(2 PCS) AM29C821ASC AMD CMOS SERIES 10-BIT DRIVER TRUE OUTPUT SOIC24
Tax included.

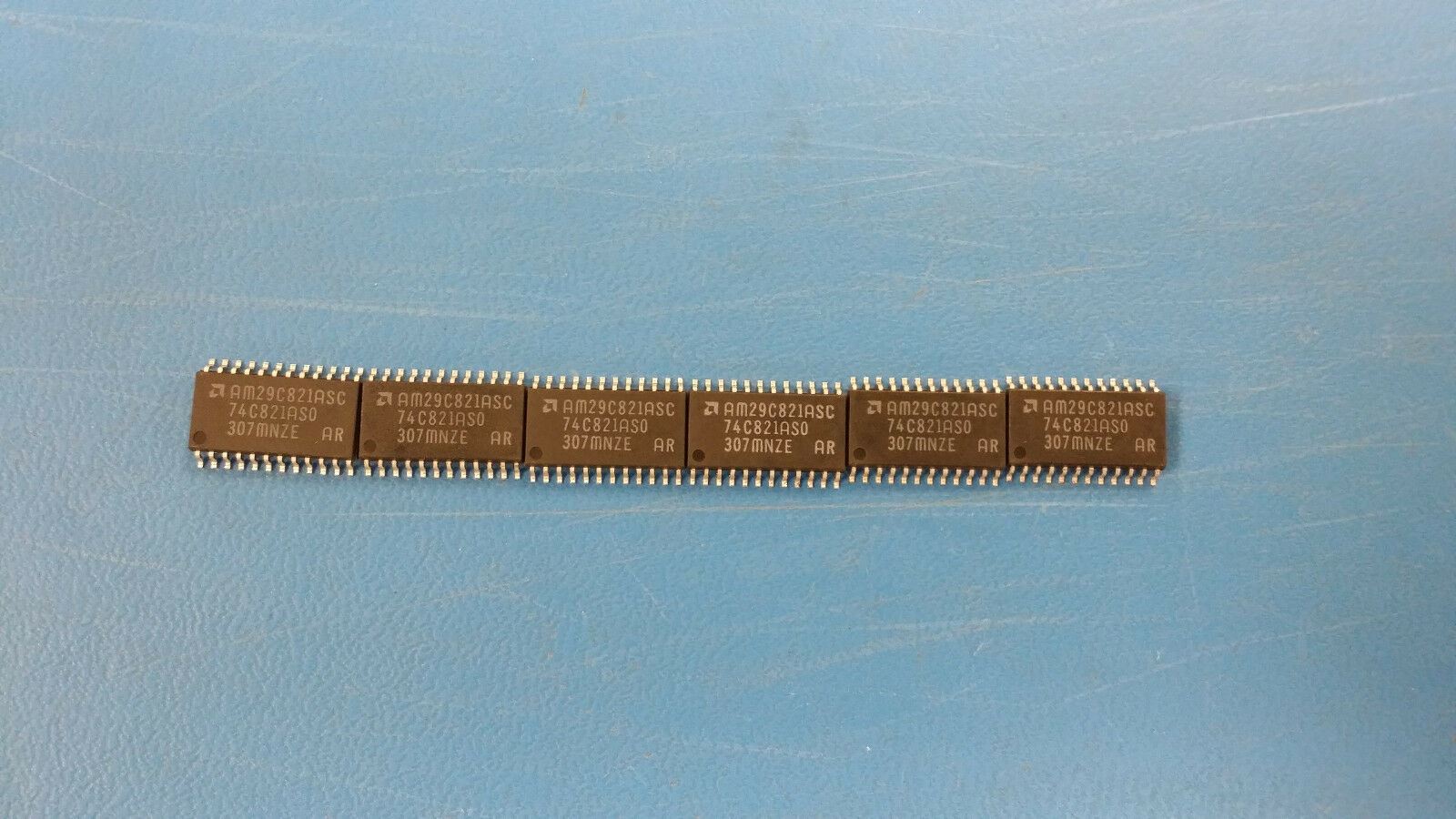

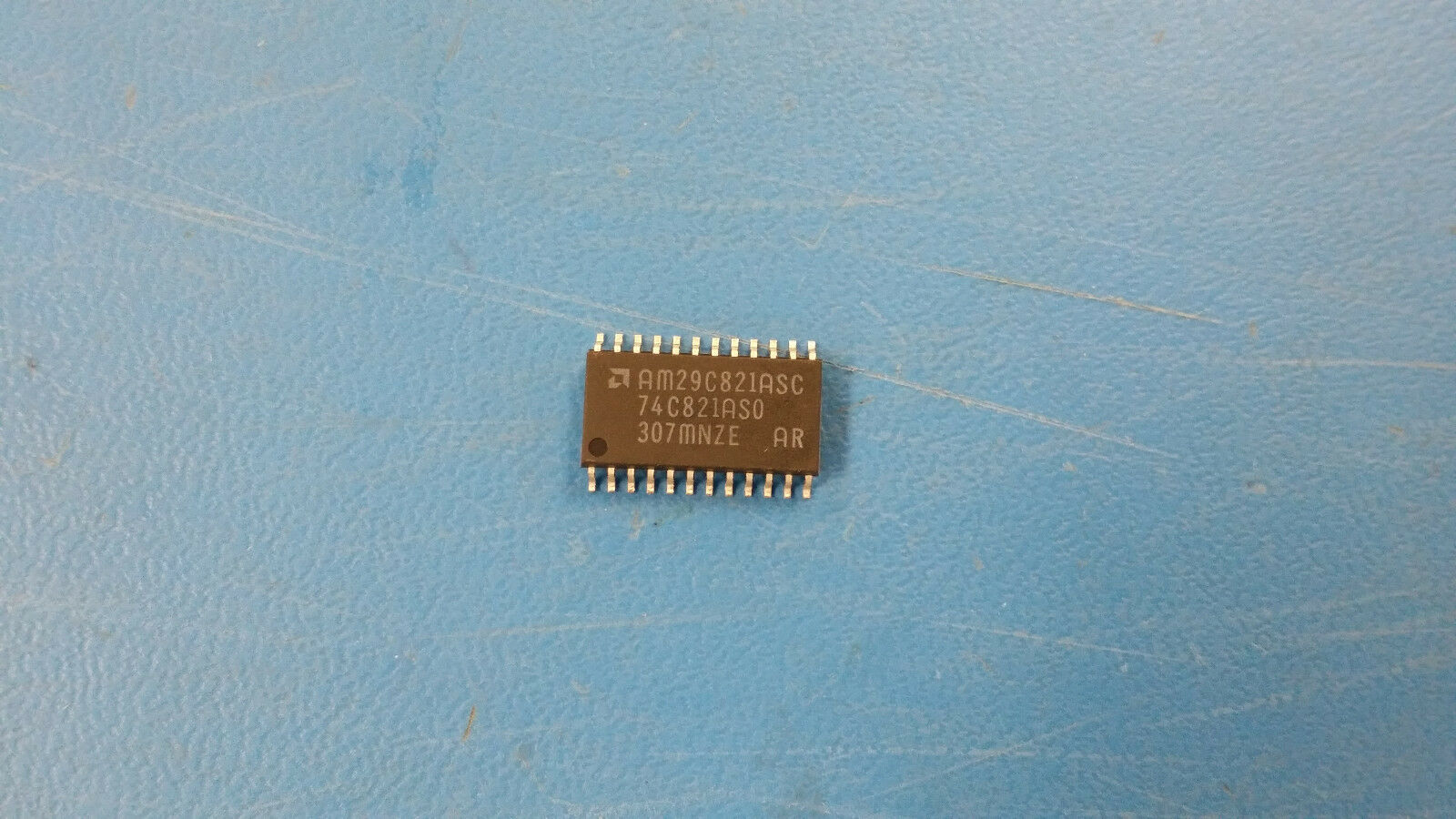

THIS LISTING IS FOR (2 PCS) OF AM29C821ASC BY AMD
CMOS SERIES 10-BIT DRIVER TRUE OUTPUT SOIC24
Manufacturer: Advanced Micro Devices, Inc.
Description: CMOS SERIES, 10-BIT DRIVER, TRUE OUTPUT, PDSO24
CMOS SERIES 10-BIT DRIVER TRUE OUTPUT SOIC24
Part #: AM29C821ASC
Part Category: Logic ICsManufacturer: Advanced Micro Devices, Inc.
Description: CMOS SERIES, 10-BIT DRIVER, TRUE OUTPUT, PDSO24
| Mfr Package Description | PLASTIC, SOIC-24 |
| Status | Discontinued |
| Logic IC Type | BUS DRIVER |
| Sub Category | FF/Latches |
| Family | CMOS |
| JESD-30 Code | R-PDSO-G24 |
| JESD-609 Code | e0 |
| Load Capacitance (CL) | 300 pF |
| Max Frequency@Nom-Sup | 8.33E7 Hz |
| Max I(ol) | 0.0480 Amp |
| Number of Bits | 10 |
| Number of Functions | 1 |
| Number of Ports | 2 |
| Number of Terminals | 24 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 70 Cel |
| Output Characteristics | 3-STATE |
| Output Polarity | TRUE |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | SOP |
| Package Equivalence Code | SOP24,.4 |
| Package Shape | RECTANGULAR |
| Package Style | SMALL OUTLINE |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Power Supplies (V) | 5 |
| Prop. Delay@Nom-Sup | 8.5 ns |
| Propagation Delay (tpd) | 15.5 ns |
| Qualification Status | Not Qualified |
| Seated Height-Max | 3 mm |
| Supply Voltage-Nom (Vsup) | 5 |
| Supply Voltage-Min (Vsup) | 4.5 V |
| Supply Voltage-Max (Vsup) | 5.5 V |
| Surface Mount | YES |
| Technology | CMOS |
| Temperature Grade | COMMERCIAL |
| Terminal Finish | Tin/Lead (Sn/Pb) |
| Terminal Form | GULL WING |
| Terminal Pitch | 1.27 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Trigger Type | POSITIVE EDGE |
| Length | 15.4 mm |
| Width | 7.5 mm |
