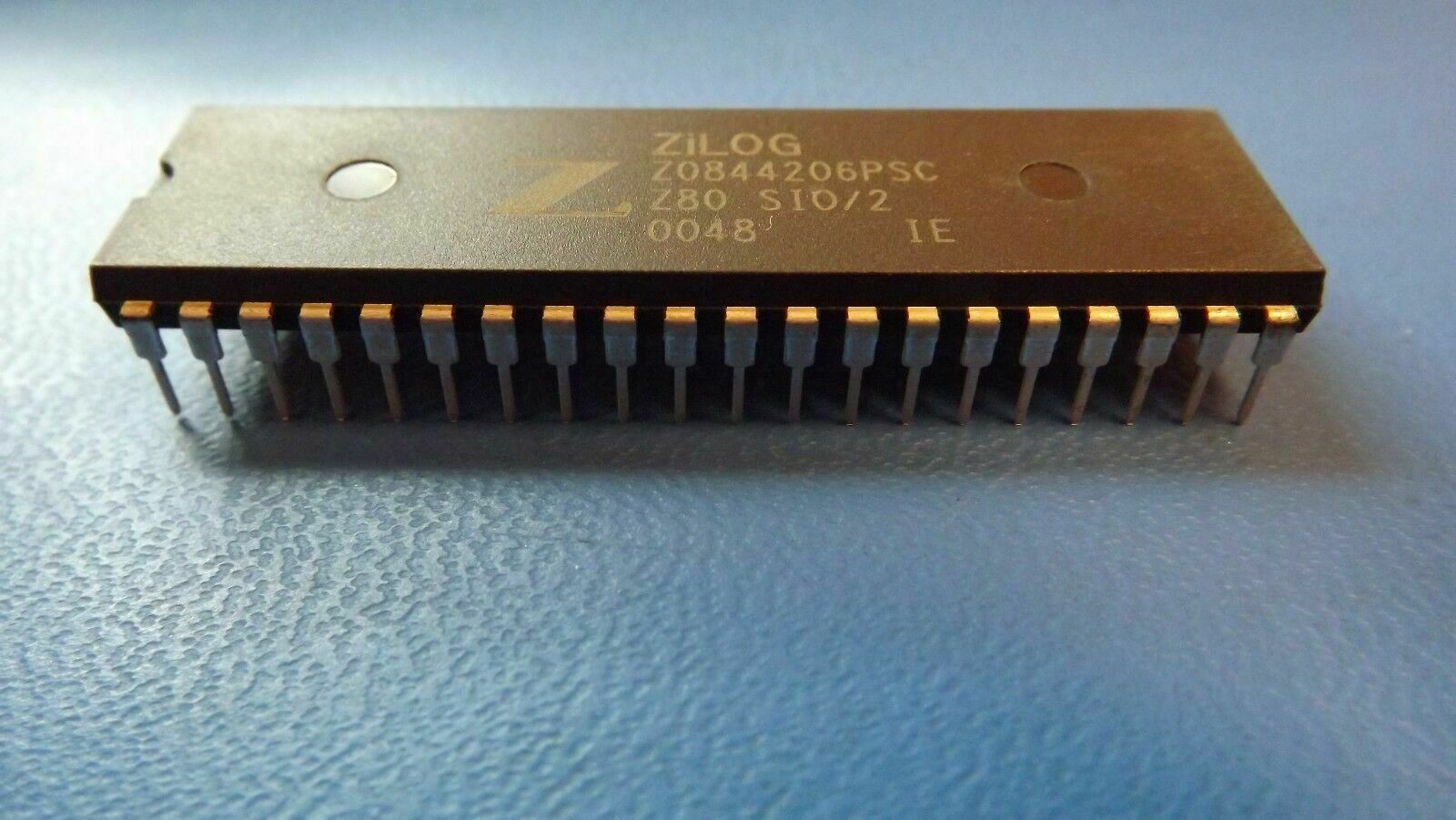

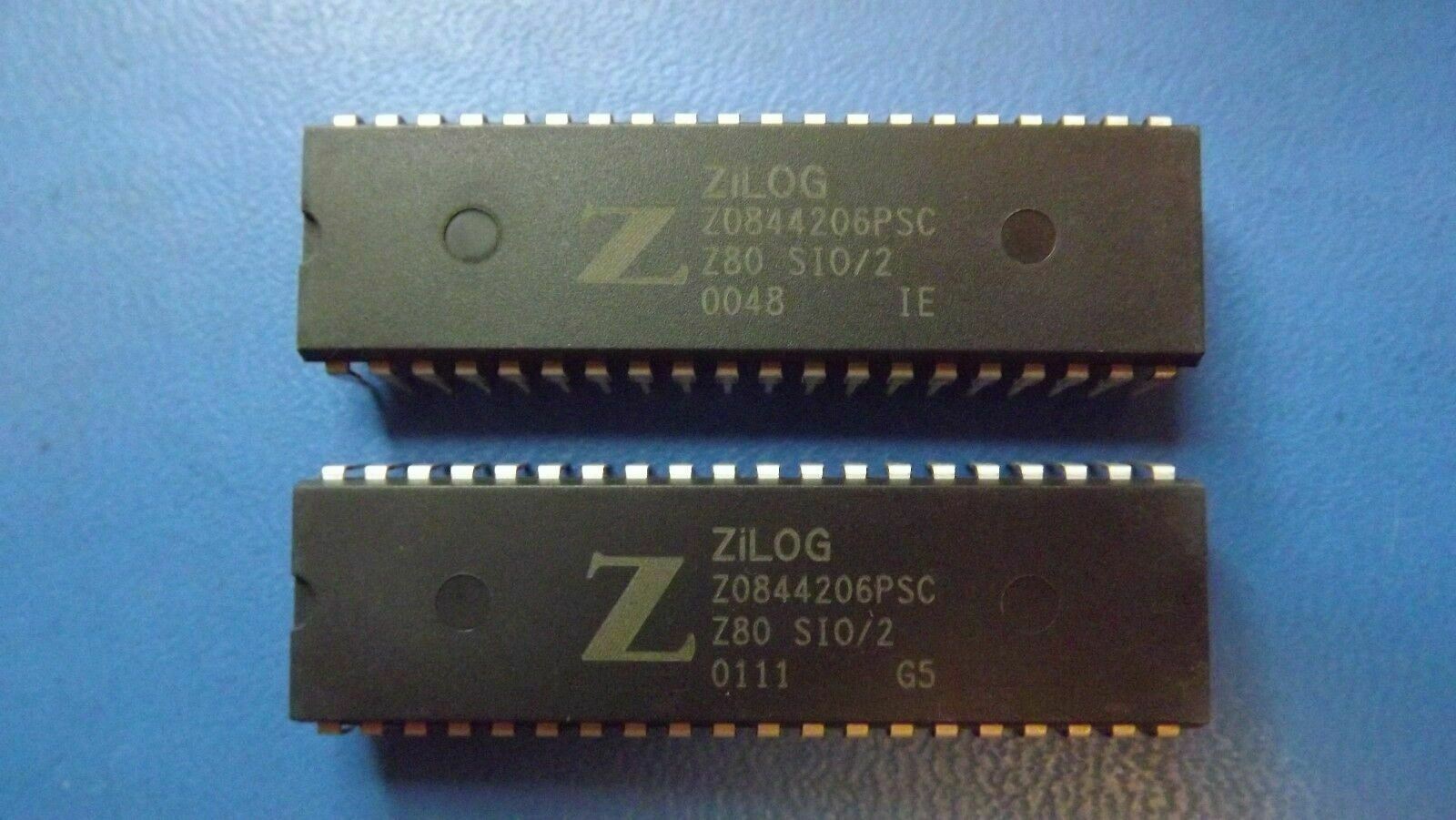

(1PC) Z0844206PSC ZILOG Z80 SIO/2, 2 CHANNEL, SERIAL COMM CONTROLLER, PDIP40
Tax included.
THIS LISTING IS FOR (1PC) OF Z0844206PSC BY ZILOG
SPECIFICATIONS
| Mfr Package Description | PLASTIC, DIP-40 |
| Status | Discontinued |
| Microprocessor/Microcontroller/Peripheral IC Type | SERIAL IO/COMMUNICATION CONTROLLER, SERIAL |
| Address Bus Width | 1.0 |
| Boundary Scan | NO |
| Bus Compatibility | Z80 |
| Clock Frequency-Max | 6.17 MHz |
| Communication Protocol | ASYNC, BIT; SYNC, BYTE; SYNC, HDLC; SYNC, SDLC; X.25; BISYNC; EXT SYNC |
| Data Encoding/Decoding Method | NRZ |
| External Data Bus Width | 8.0 |
| JESD-30 Code | R-PDIP-T40 |
| JESD-609 Code | e0 |
| Low Power Mode | NO |
| Number of DMA Channels | 0.0 |
| Number of I/O Lines | 0.0 |
| Number of Serial I/Os | 2.0 |
| Number of Terminals | 40 |
| On Chip Data RAM Width | 0 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 70.0 Cel |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | DIP |
| Package Equivalence Code | DIP40,.6 |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE |
| Power Supplies | 5 |
| Qualification Status | Not Qualified |
| RAM (words) | 0 |
| Seated Height-Max | 4.75 mm |
| Sub Category | Other Microprocessor ICs |
| Supply Current-Max | 100.0 mA |
| Supply Voltage-Nom | 5.0 V |
| Supply Voltage-Min | 4.75 V |
| Supply Voltage-Max | 5.25 V |
| Surface Mount | NO |
| Technology | NMOS |
| Temperature Grade | COMMERCIAL |
| Terminal Finish | Tin/Lead (Sn/Pb) |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Length | 52.325 mm |
| Width | 15.24 mm |
