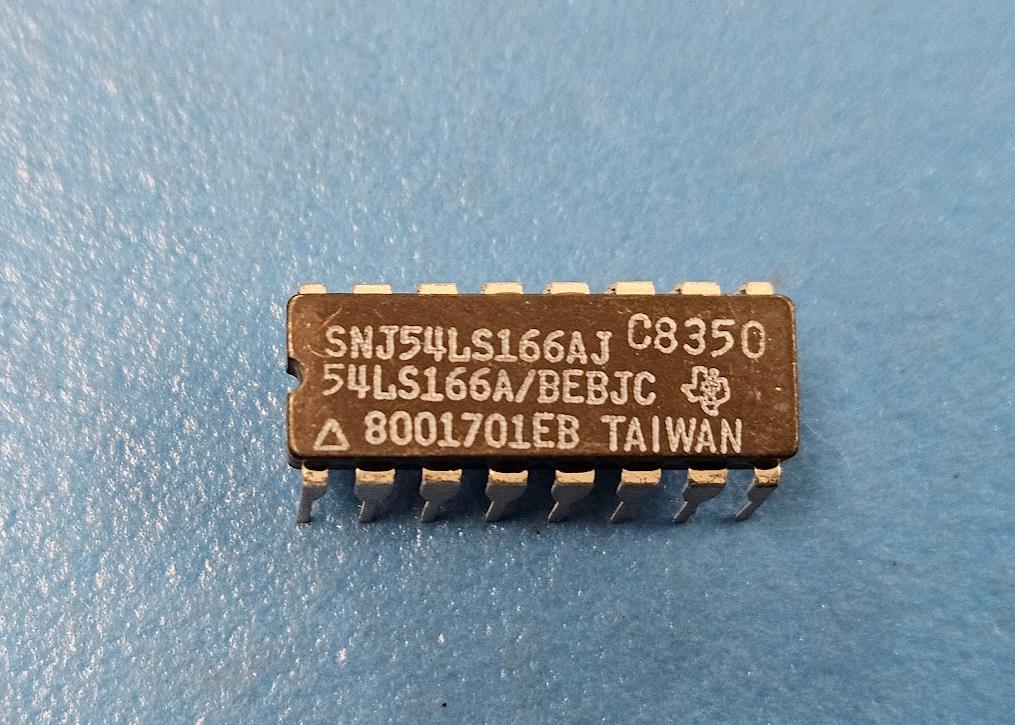

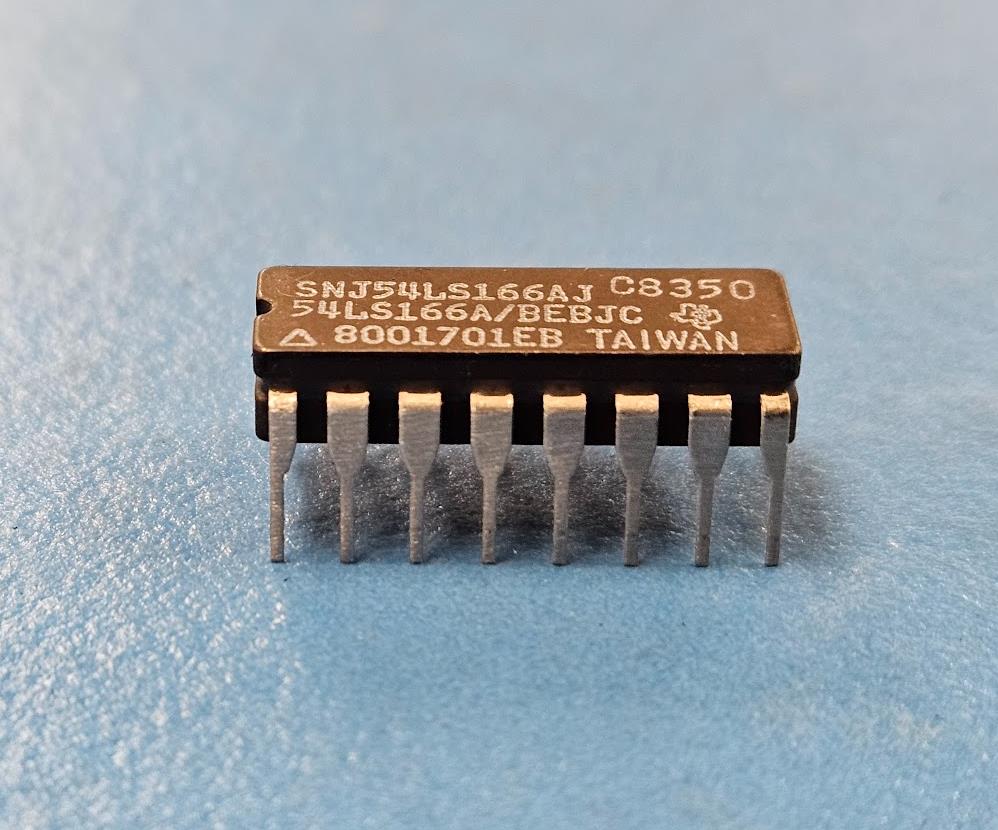

(1PC) SNJ54LS166AJ Parallel In Serial Out, 8-Bit, Right Direction, TTL, CDIP16
Tax included.
This listing is for (1PC) of SNJ54LS166AJ by Texas Instruments
Mfr Package Description DIP-16
Status Active
Logic IC Type PARALLEL IN SERIAL OUT
Sub Category Shift Registers
Count Direction RIGHT
Family LS
fmax-Min 25.0 MHz
JESD-30 Code R-GDIP-T16
JESD-609 Code e0
Load Capacitance (CL) 15.0 pF
Max Frequency@Nom-Sup 2.5E7 Hz
Max I(ol) 0.008 Amp
Number of Bits 8
Number of Functions 1
Number of Terminals 16
Operating Temperature-Min -55.0 Cel
Operating Temperature-Max 125.0 Cel
Output Polarity TRUE
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Packing Method TUBE
Power Supply Current-Max (ICC) 32.0 mA
Prop. Delay@Nom-Sup 25.0 ns
Propagation Delay (tpd) 25.0 ns
Qualification Status Not Qualified
Schmitt Trigger NO
Seated Height-Max 5.08 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.75 V
Supply Voltage-Max (Vsup) 5.25 V
Surface Mount NO
Technology TTL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Trigger Type POSITIVE EDGE
Length 19.56 mm
Width 7.62 mm
Additional Feature CLOCK INHIBIT
