(1PC) SC16C554DBIB64 NXP UART 4-CH 16Byte FIFO 2.5V/3.3V/5V 64-Pin LQFP
Tax included.

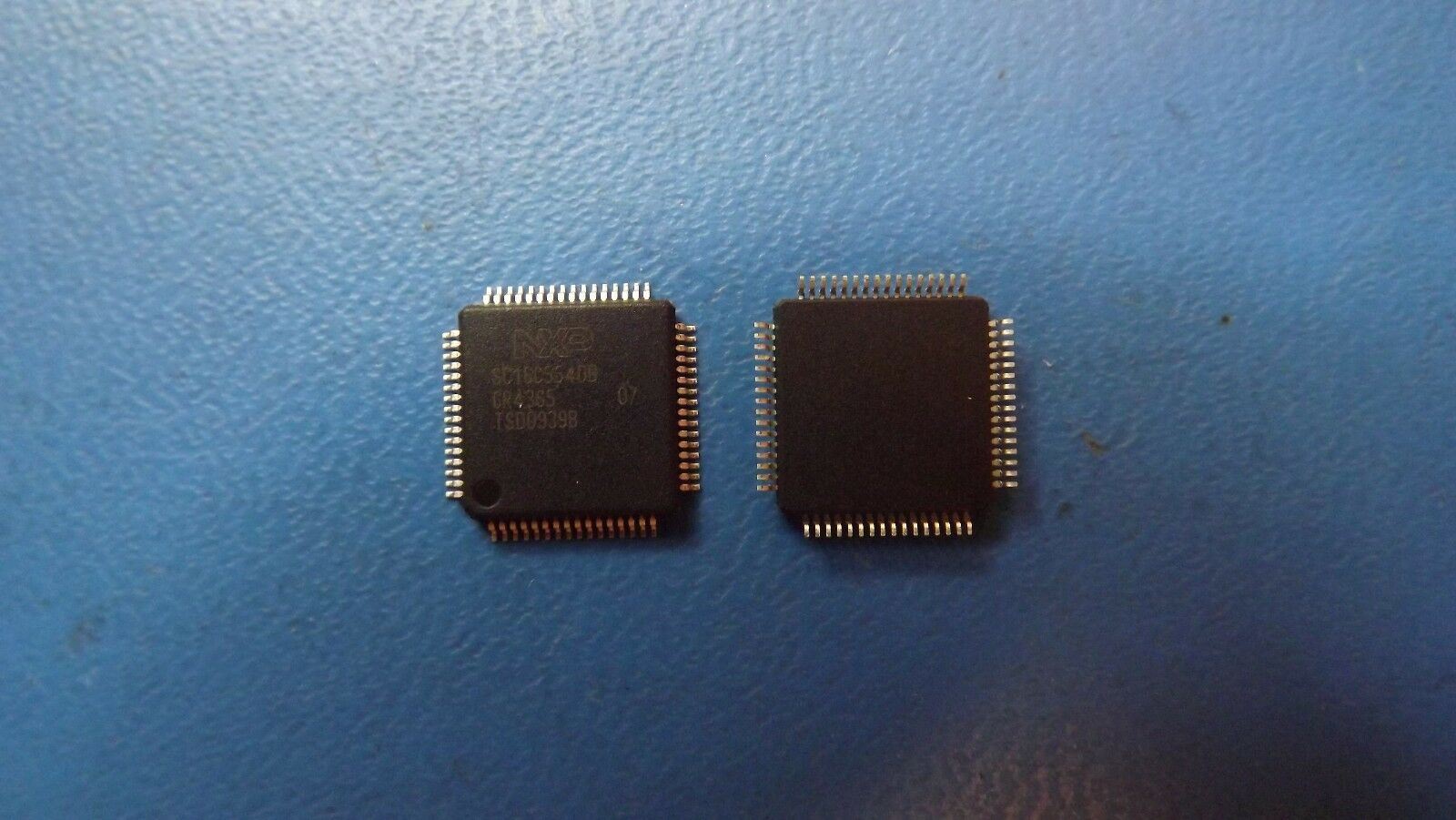

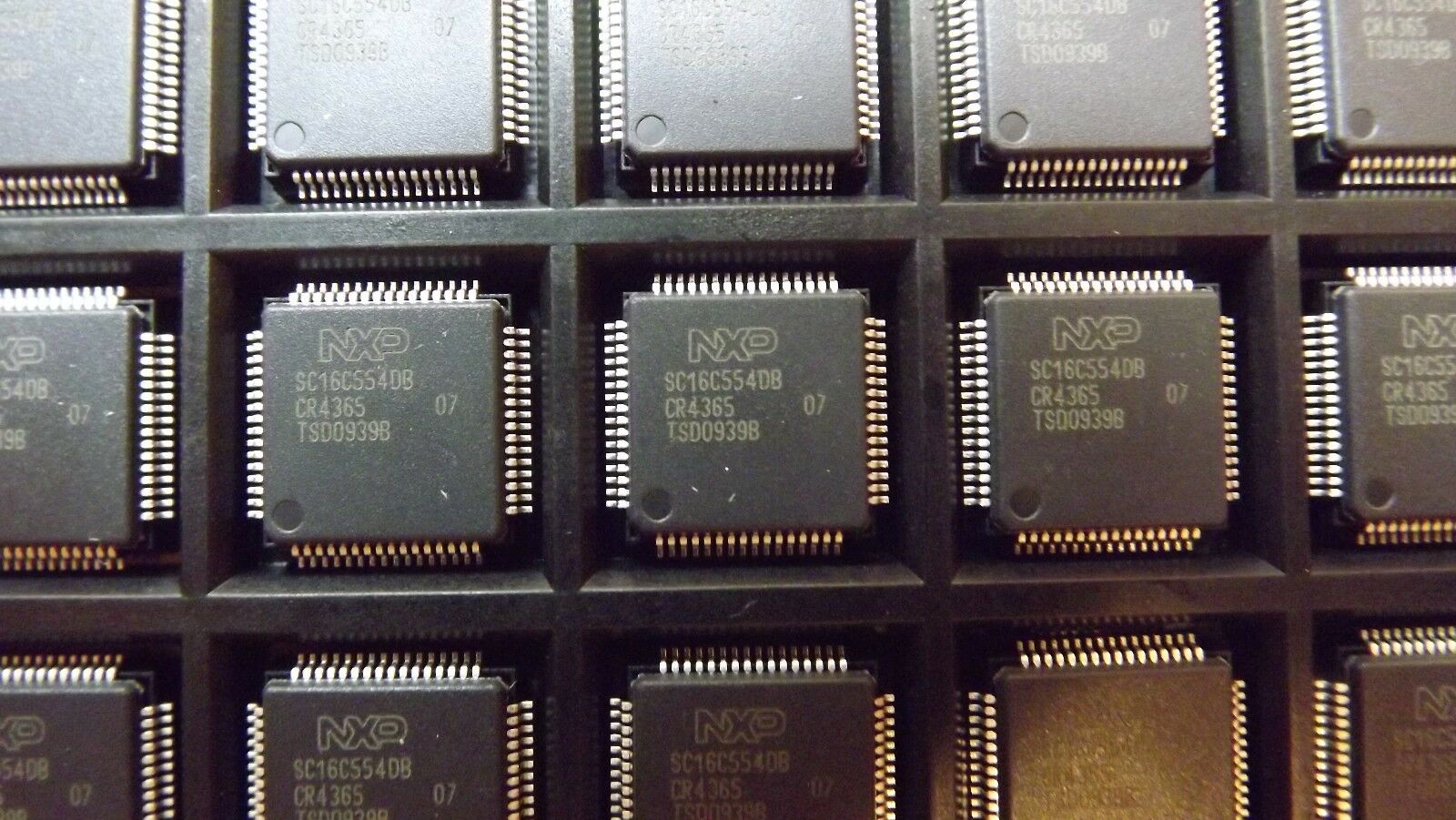

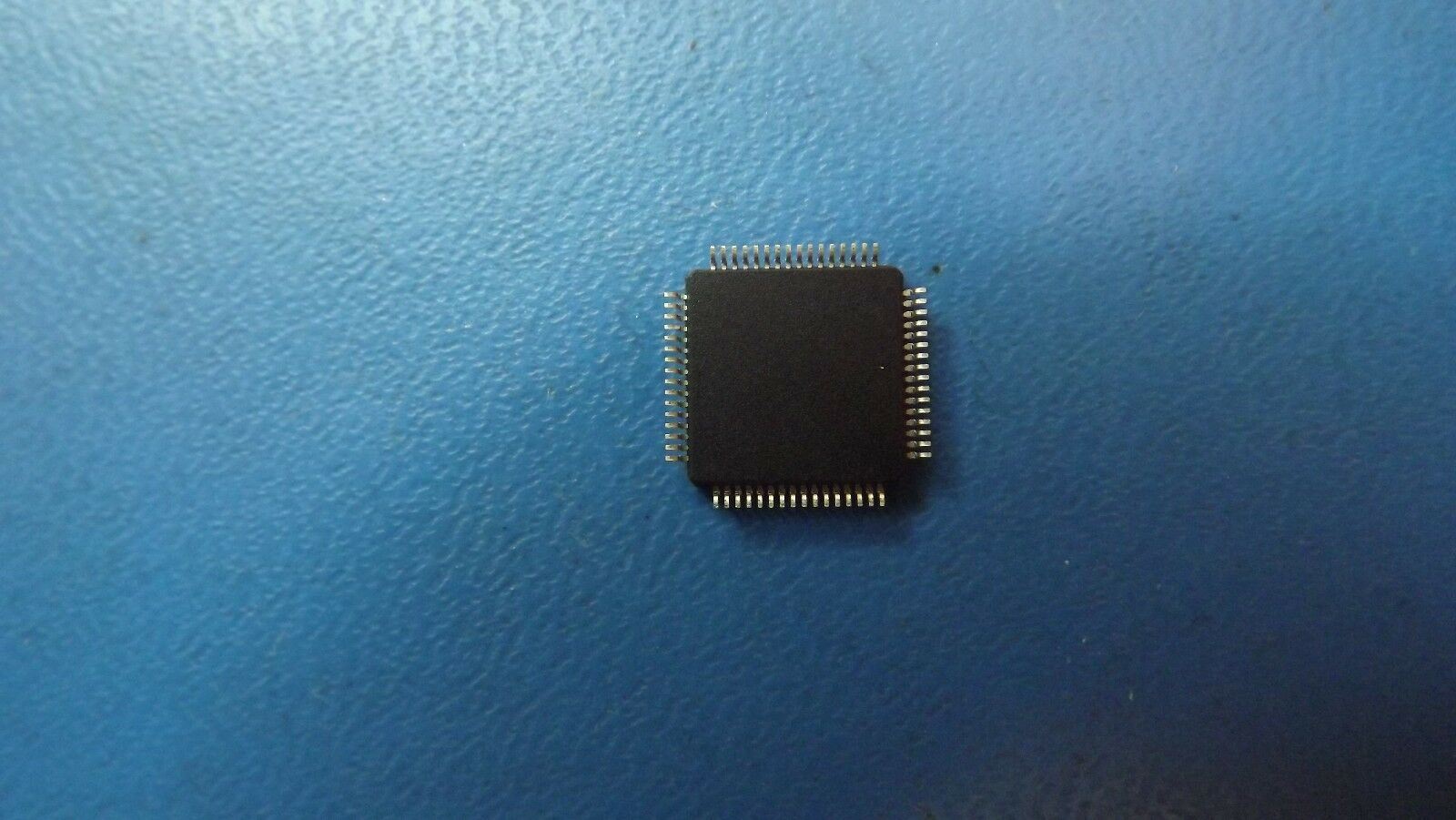

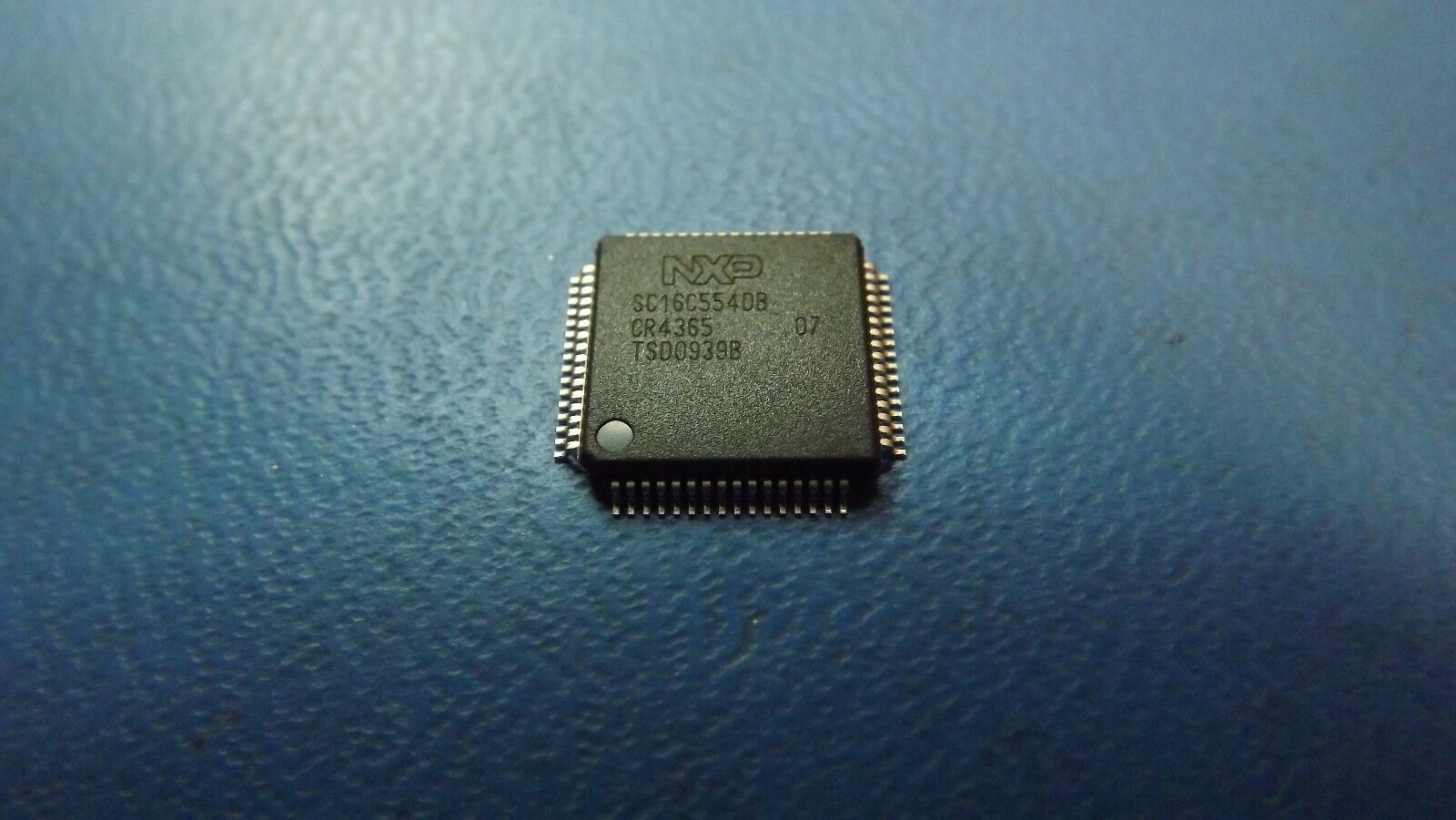

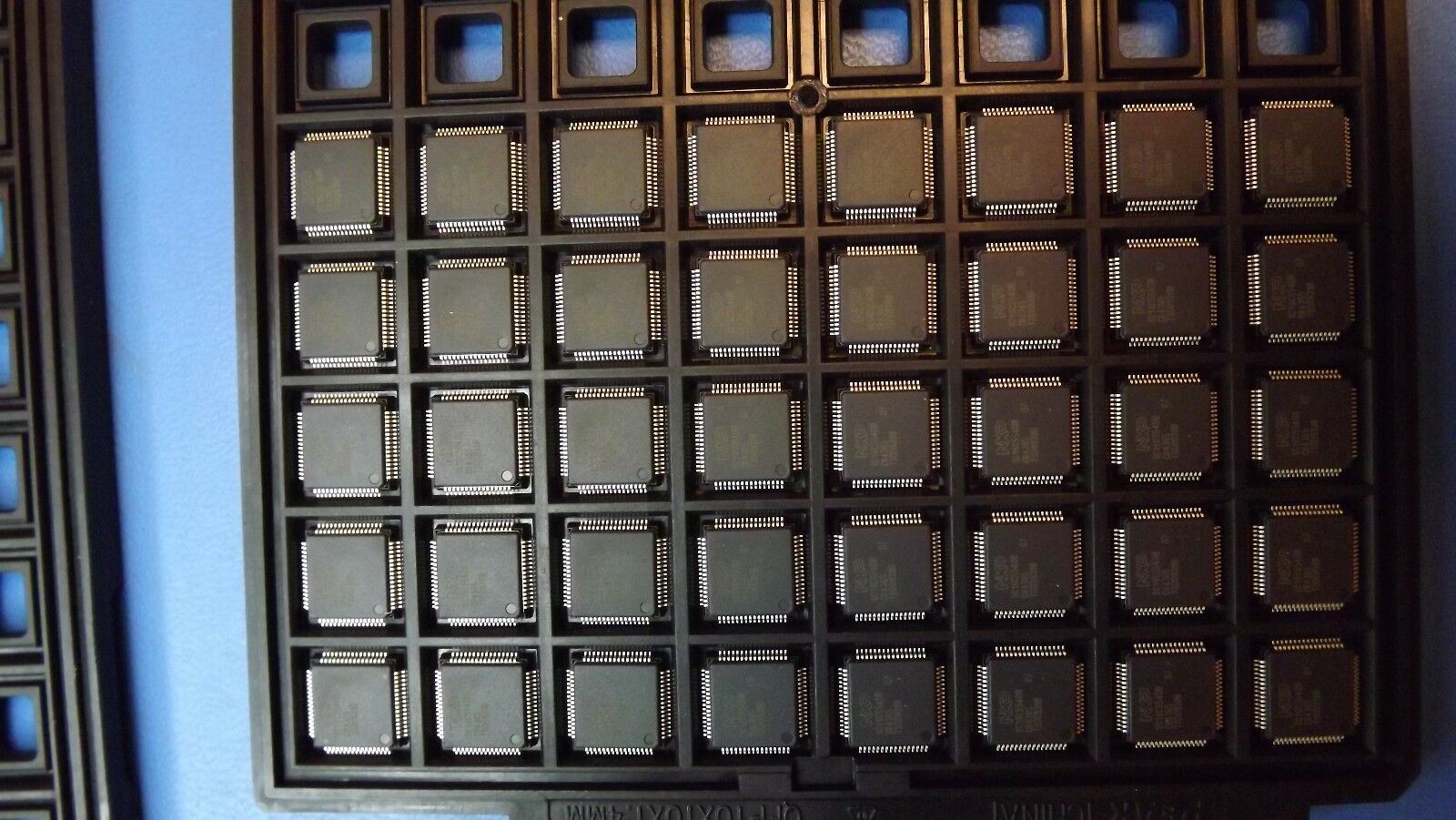

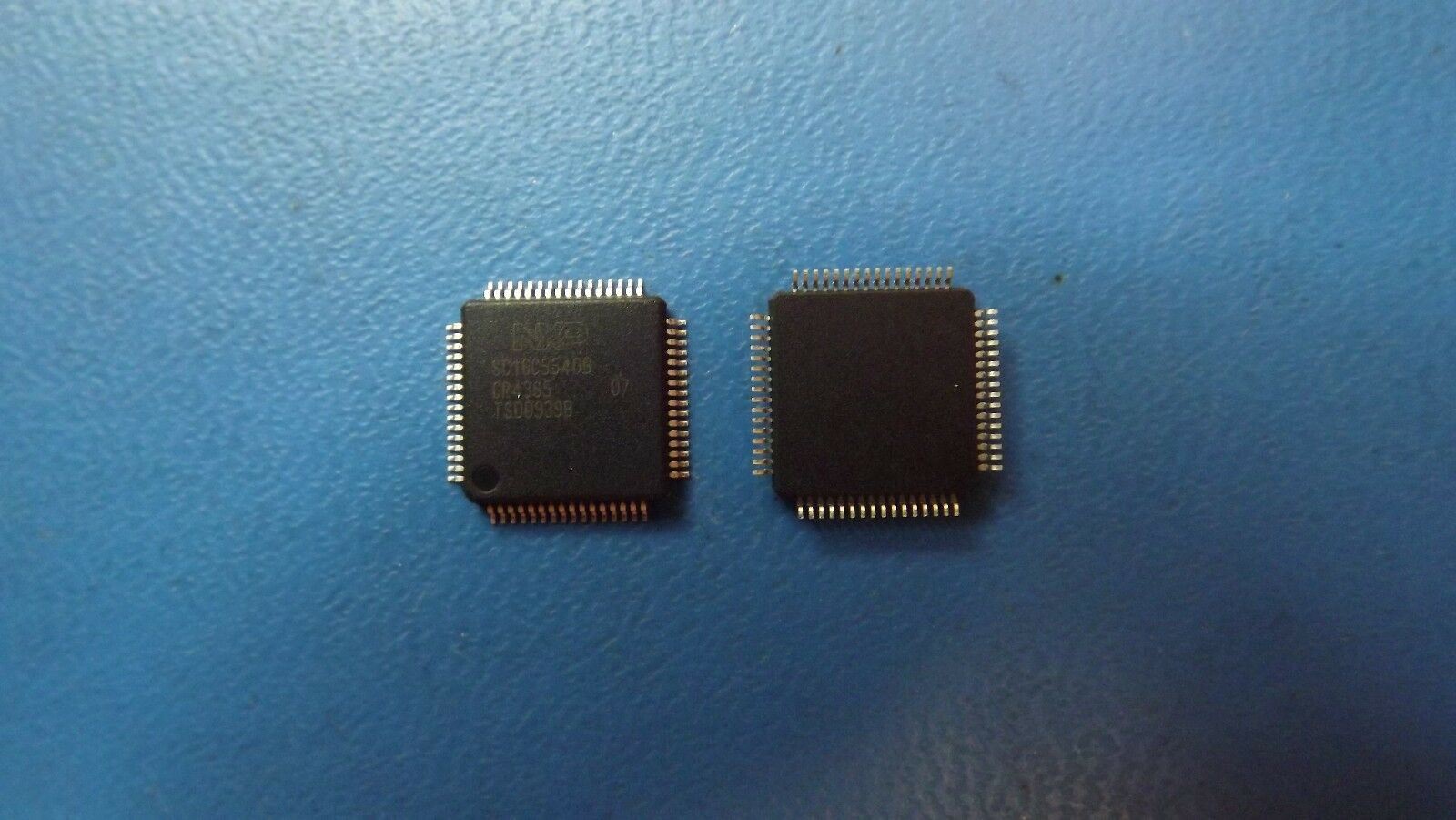

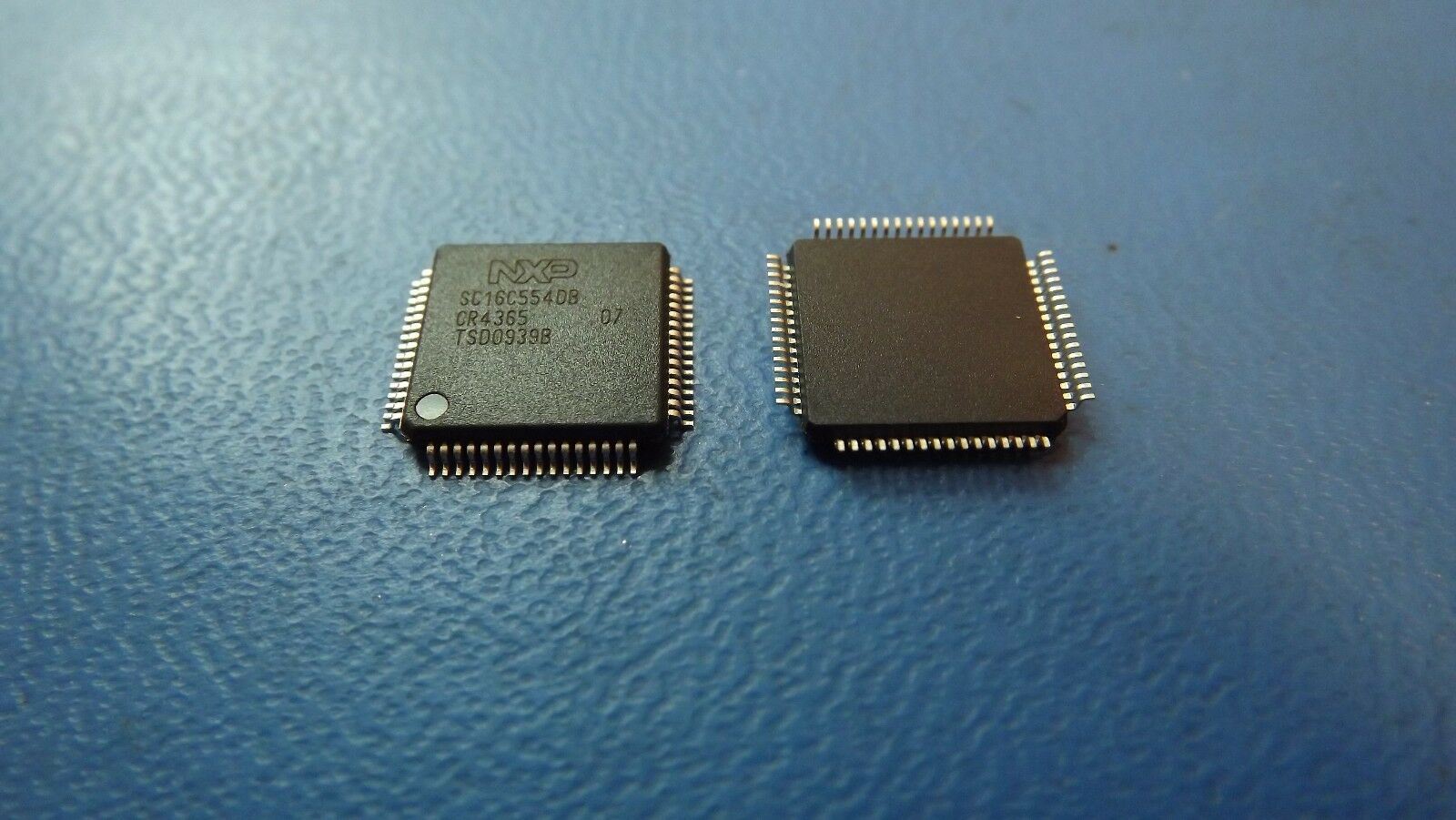

THIS LISTING IS FOR (1PC) OF SC16C554DBIB64 BY NXP
SPECIFICATIONS
| Mfr Package Description | 10 X 10 MM, 1.40 MM HEIGHT, PLASTIC, MS-026, SOT-314-2, LQFP-64 |
| REACH Compliant | Yes |
| EU RoHS Compliant | Yes |
| China RoHS Compliant | Yes |
| Status | Active |
| Microprocessor/Microcontroller/Peripheral IC Type | SERIAL IO/COMMUNICATION CONTROLLER, SERIAL |
| Address Bus Width | 3.0 |
| Boundary Scan | NO |
| Clock Frequency-Max | 80.0 MHz |
| Communication Protocol | ASYNC, BIT |
| Data Transfer Rate-Max | 0.625 MBps |
| External Data Bus Width | 8.0 |
| JESD-30 Code | S-PQFP-G64 |
| JESD-609 Code | e3 |
| Low Power Mode | NO |
| Moisture Sensitivity Level | 1 |
| Number of Serial I/Os | 4.0 |
| Number of Terminals | 64 |
| Operating Temperature-Min | -40.0 Cel |
| Operating Temperature-Max | 85.0 Cel |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | LFQFP |
| Package Equivalence Code | QFP64,.47SQ,20 |
| Package Shape | SQUARE |
| Package Style | FLATPACK, LOW PROFILE, FINE PITCH |
| Peak Reflow Temperature (Cel) | 260 |
| Power Supplies | 2.5/5 |
| Qualification Status | Not Qualified |
| Seated Height-Max | 1.6 mm |
| Sub Category | Serial IO/Communication Controllers |
| Supply Voltage-Nom | 3.3 V |
| Supply Voltage-Min | 2.97 V |
| Supply Voltage-Max | 3.63 V |
| Surface Mount | YES |
| Technology | CMOS |
| Temperature Grade | INDUSTRIAL |
| Terminal Finish | Tin (Sn) |
| Terminal Form | GULL WING |
| Terminal Pitch | 0.5 mm |
| Terminal Position | QUAD |
| Time@Peak Reflow Temperature-Max (s) | 30 |
| Length | 10.0 mm |
| Width | 10.0 mm |
| Additional Feature | ALSO OPERATES AT 2.5V AND 5V SUPPLY |
