(1PC) PM357AZ Operational Amplifier, 1 Func, 2300uV Offset-Max, BIPolar, CDIP8
Tax included.

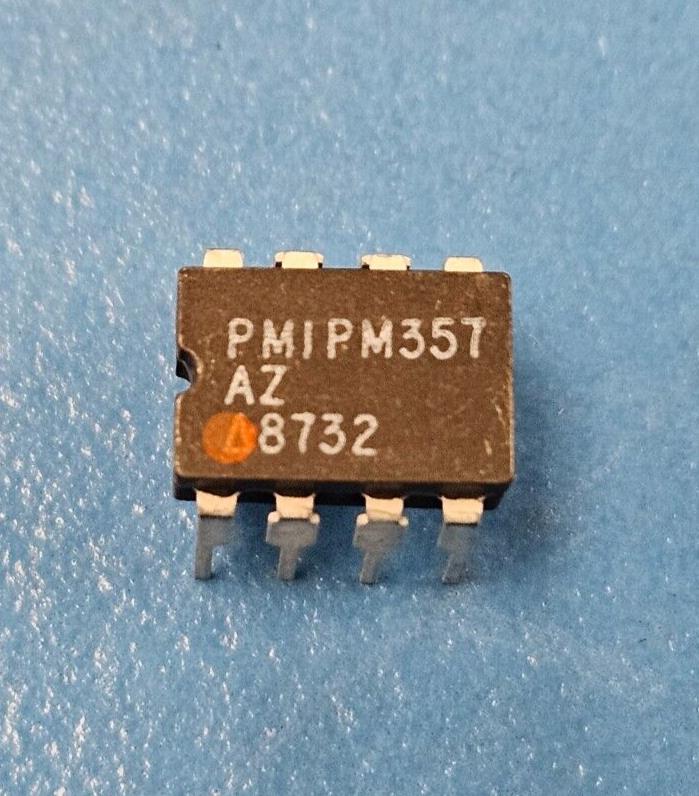

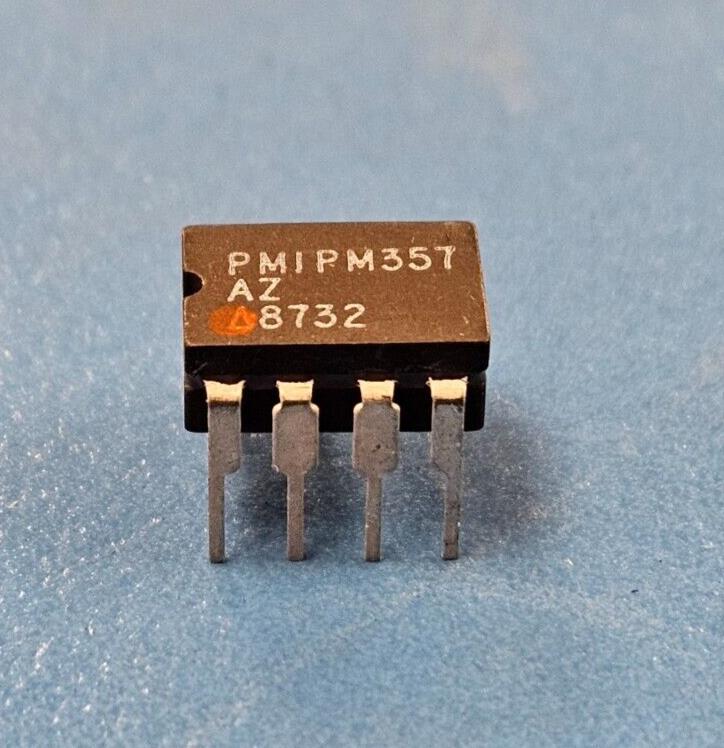

This listing is for (1pc) of PM357AZ by Analog Devices
Mfr Package Description HERMATIC SEALED, CERAMIC, DIP-8
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 0.005 µA
Bias Current-Max (IIB) @25C 5.0E-5 µA
Common-mode Reject Ratio-Nom 100.0 dB
Frequency Compensation YES (AVCL>=5)
Input Offset Voltage-Max 2300.0 µV
JESD-30 Code R-CDIP-T8
JESD-609 Code e0
Low-Bias YES
Low-Offset NO
Neg Supply Voltage Limit-Max -20.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 1
Number of Terminals 8
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material CERAMIC, METAL-SEALED COFIRED
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Slew Rate-Nom 12.0 V/us
Slew Rate-Min 40.0 V/us
Sub Category Operational Amplifier
Supply Current-Max 7.0 mA
Supply Voltage Limit-Max 20.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Unity Gain BW-Nom 20000.0 kHz
Voltage Gain-Min 25000.0
