(1PC) OP497CY Op Amp Quad High Speed Amplifier ±18V 14-Pin PDIP
Tax included.

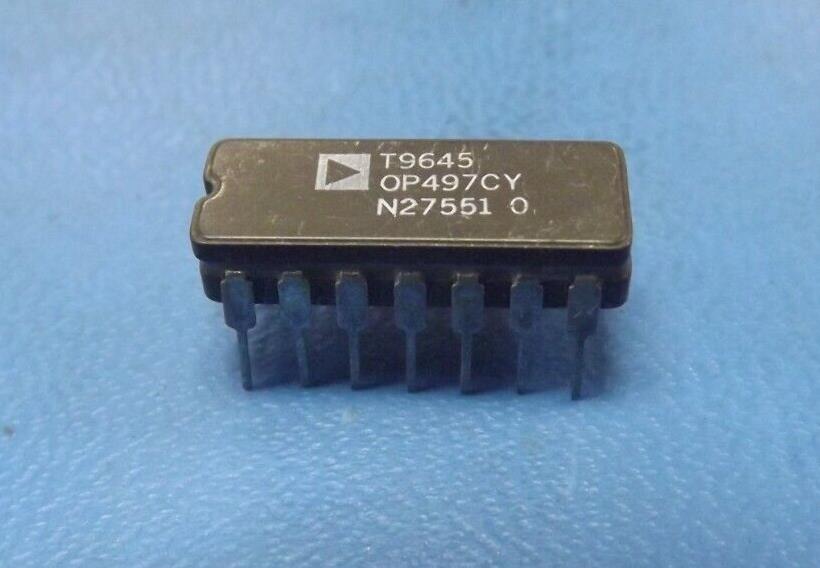

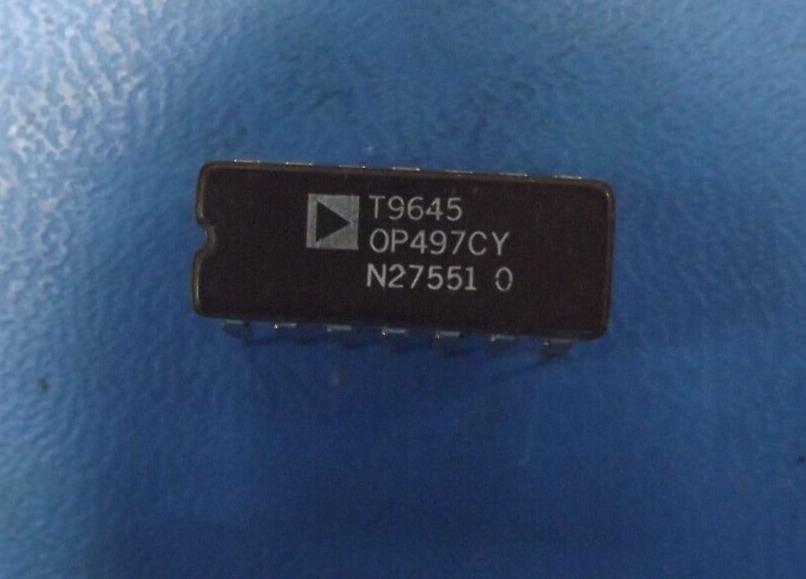

THIS LISTING IS FOR (1PC) OF OP497CY BY ANALOG DEVICES
SPECIFICATIONS
Mfr Package Description CERDIP-14
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 6.0E-4 µA
Bias Current-Max (IIB) @25C 2.0E-4 µA
Common-mode Reject Ratio-Nom 130.0 dB
Common-mode Reject Ratio-Min 114.0 dB
Frequency Compensation YES
Input Offset Voltage-Max 300.0 µV
JESD-30 Code R-GDIP-T14
JESD-609 Code e0
Low-Bias YES
Low-Offset YES
Micropower YES
Neg Supply Voltage Limit-Max -20.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 4
Number of Terminals 14
Operating Temperature-Min -55.0 Cel
Operating Temperature-Max 125.0 Cel
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP14,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Slew Rate-Nom 0.15 V/us
Slew Rate-Min 0.05 V/us
Sub Category Operational Amplifier
Supply Current-Max 3.0 mA
Supply Voltage Limit-Max 20.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Unity Gain BW-Nom 500.0 kHz
Voltage Gain-Min 1200000.0
Length 19.43 mm
Width 7.62 mm
