(1PC) OP470FY OP AMP Quad AMP, Bipolar, 14 Pin, Ceramic, DIP
Tax included.

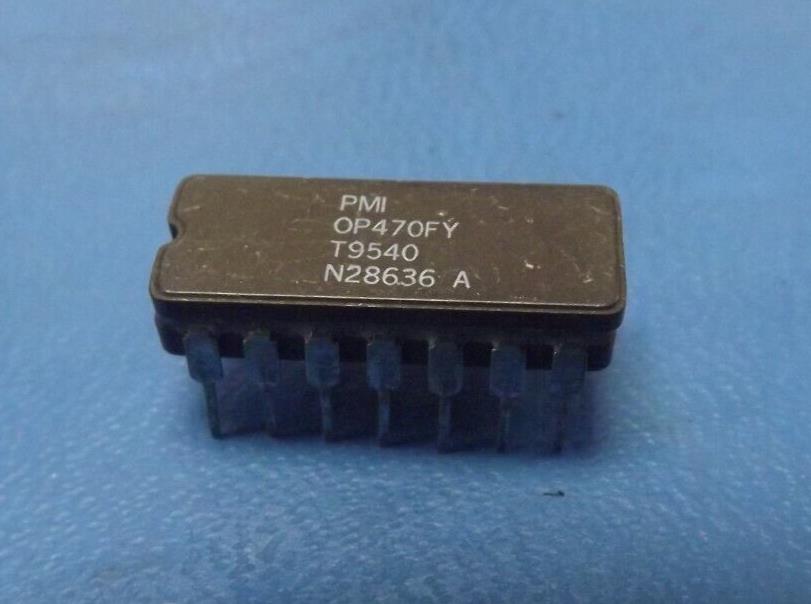

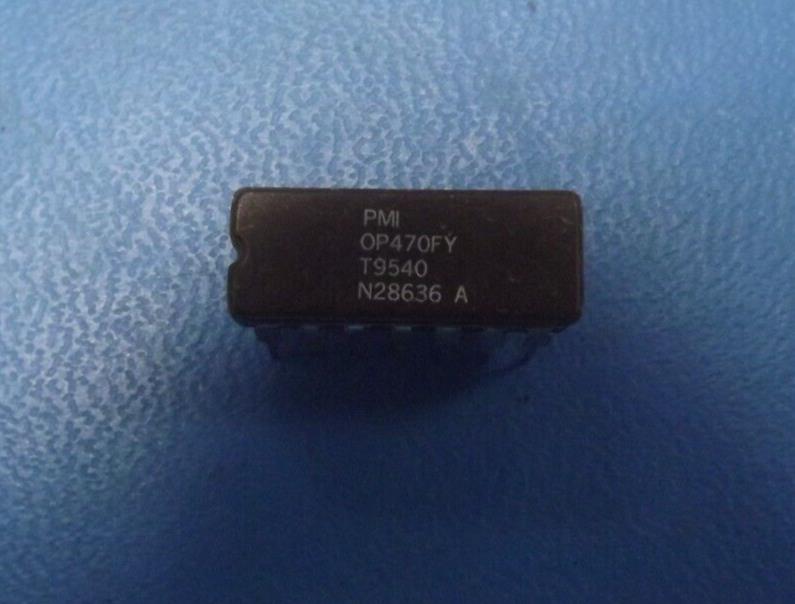

THIS LISTING IS FOR (1PC) OF OP470FY BY ANALOG DEVICES
SPECIFICATIONS
Mfr Package Description HERMETIC SEALED, DIP-14
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 0.07 µA
Bias Current-Max (IIB) @25C 0.05 µA
Common-mode Reject Ratio-Nom 115.0 dB
Frequency Compensation YES
Input Offset Voltage-Max 1000.0 µV
JESD-30 Code R-GDIP-T14
JESD-609 Code e0
Low-Offset NO
Neg Supply Voltage Limit-Max -18.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 4
Number of Terminals 14
Operating Temperature-Min -25.0 Cel
Operating Temperature-Max 85.0 Cel
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP14,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Slew Rate-Nom 2.0 V/us
Slew Rate-Min 1.4 V/us
Sub Category Operational Amplifier
Supply Current-Max 11.0 mA
Supply Voltage Limit-Max 18.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade OTHER
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Unity Gain BW-Nom 6000.0 kHz
Voltage Gain-Min 300000.0
