(1PC) OP400AY Operational Amplifier, 4 Func, 270000uV Offset-Max, BIPolar,CDIP14
Tax included.

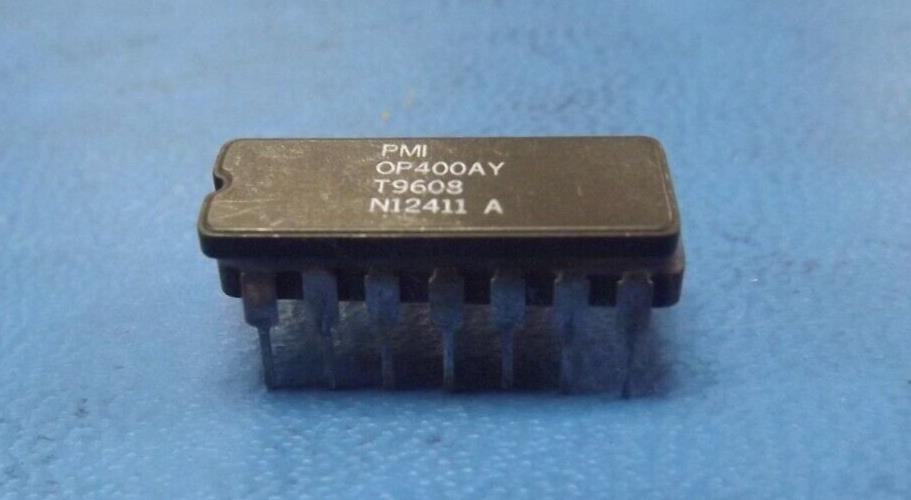

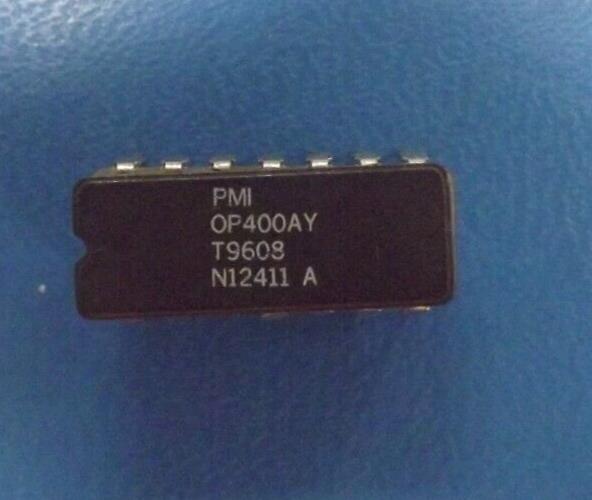

THIS LISTING IS FOR (1PC) OF OP400AY BY ANALOG DEVICES
Mfr Package Description CERAMIC, DIP-14
Status NRFND
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 0.005 µA
Bias Current-Max (IIB) @25C 0.003 µA
Common-mode Reject Ratio-Nom 115.0 dB
Common-mode Reject Ratio-Min 120.0 dB
Frequency Compensation YES
Input Offset Voltage-Max 270000.0 µV
JESD-30 Code R-GDIP-T14
JESD-609 Code e0
Low-Offset YES
Micropower YES
Neg Supply Voltage Limit-Max -20.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 4
Number of Terminals 14
Operating Temperature-Min -55.0 Cel
Operating Temperature-Max 125.0 Cel
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP14,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Slew Rate-Nom 0.15 V/us
Slew Rate-Min 0.1 V/us
Sub Category Operational Amplifier
Supply Current-Max 3.1 mA
Supply Voltage Limit-Max 20.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade MILITARY
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Unity Gain BW-Nom 500.0 kHz
Voltage Gain-Min 2000000.0
Length 19.43 mm
Width 7.62 mm
