(1PC) OP37AZ OP AMP 1 Func, 25uV Offset-Max, BIPolar, CDIP8
Tax included.

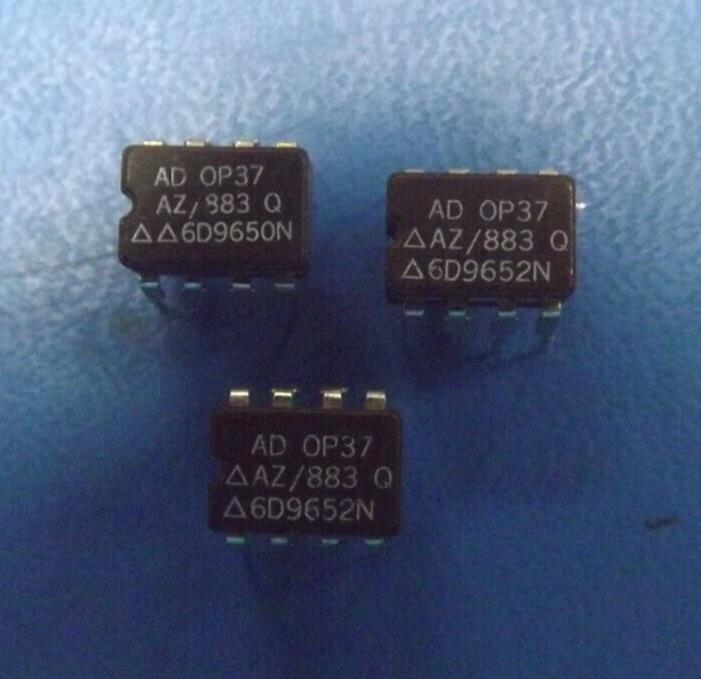

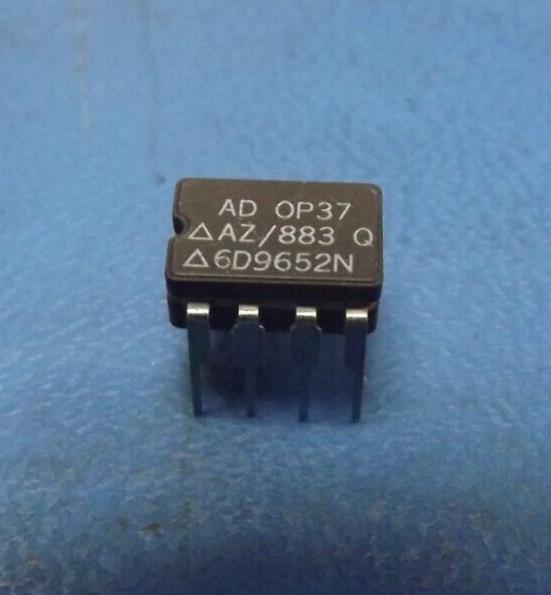

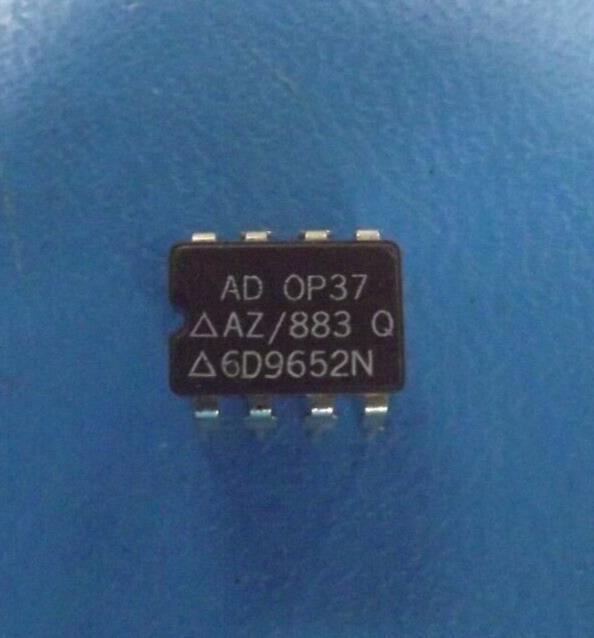

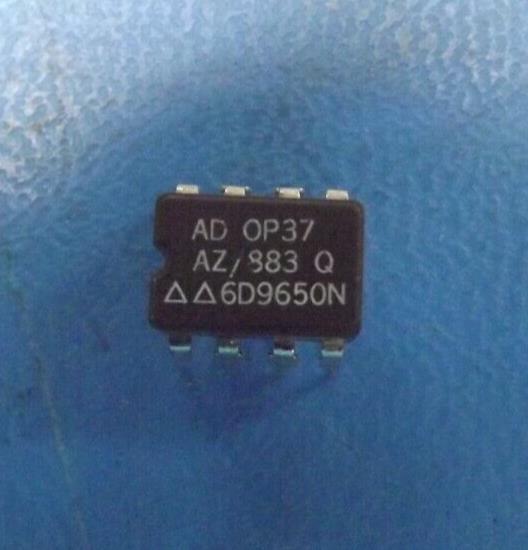

THIS LISTING IS FOR (1PC) OF OP37AZ BY ANALOG DEVICES
Mfr Package Description HERMETIC SEALED, CERDIP-8
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 0.06 µA
Bias Current-Max (IIB) @25C 0.04 µA
Common-mode Reject Ratio-Nom 122.0 dB
Common-mode Reject Ratio-Min 114.0 dB
Frequency Compensation YES (AVCL>=5)
Input Offset Voltage-Max 25.0 µV
JESD-30 Code R-GDIP-T8
JESD-609 Code e0
Low-Offset YES
Neg Supply Voltage Limit-Max -22.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 1
Number of Terminals 8
Operating Temperature-Min -55.0 Cel
Operating Temperature-Max 125.0 Cel
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Slew Rate-Nom 17.0 V/us
Slew Rate-Min 11.0 V/us
Sub Category Operational Amplifier
Supply Voltage Limit-Max 22.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade OTHER
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
