(1PC) OP270EZ Operational Amplifier, 2 Func, 150uV Offset-Max, BIPolar, CDIP8
Tax included.

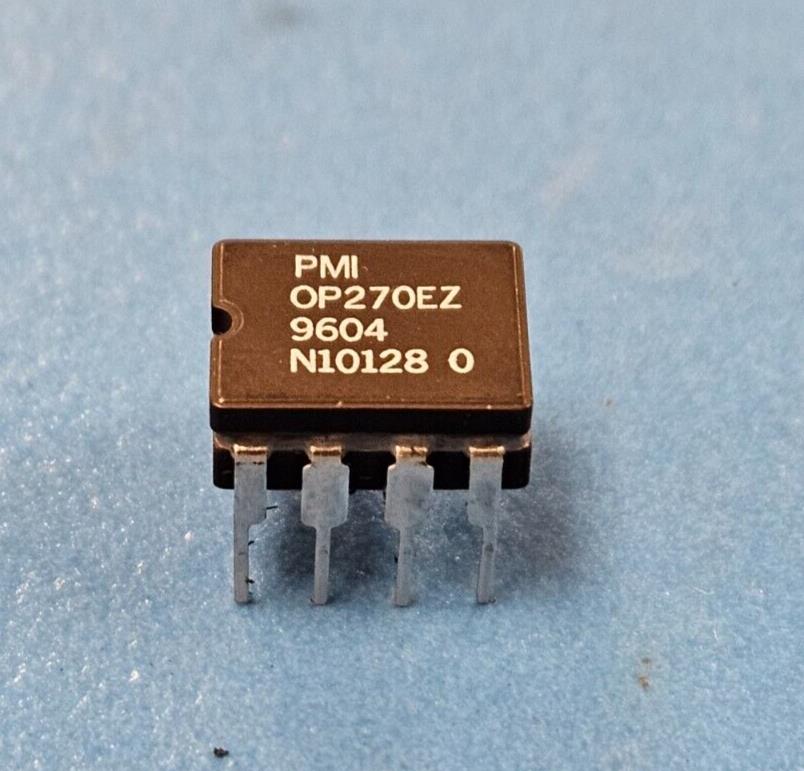

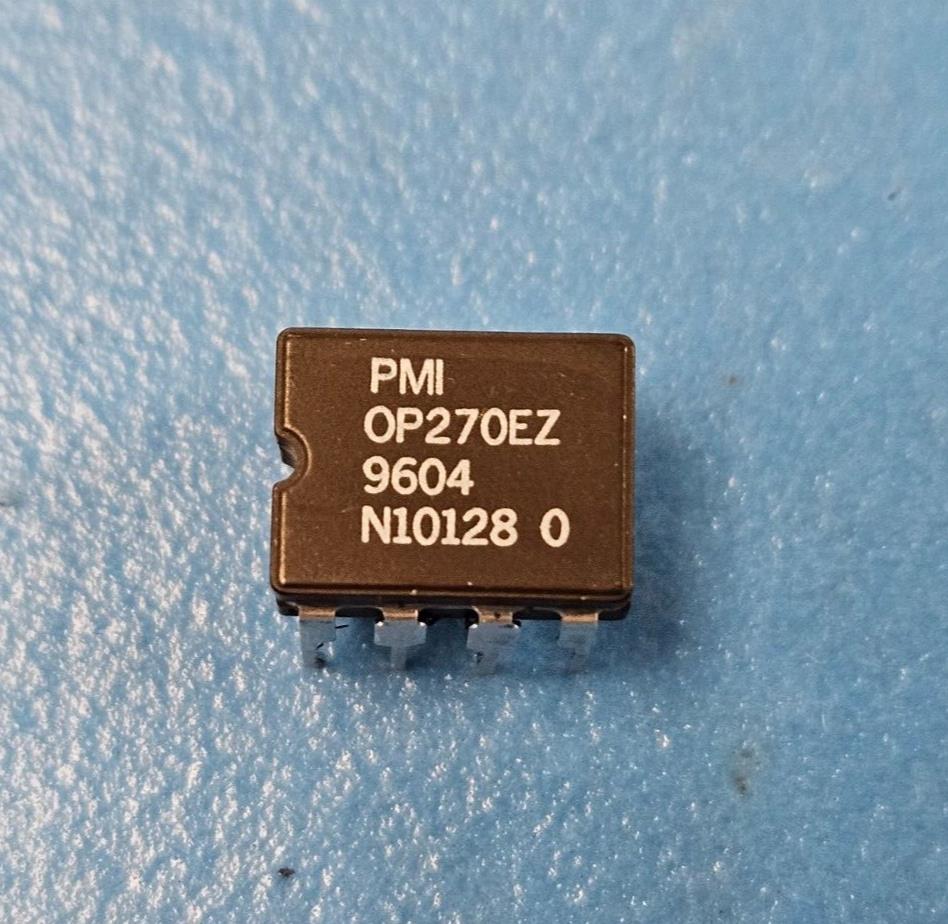

This listing is for (1PC) of OP270EZ by Analog Devices
Mfr Package Description HERMETIC SEALED, CERDIP-8
Status NRFND
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 0.06 µA
Bias Current-Max (IIB) @25C 0.02 µA
Common-mode Reject Ratio-Nom 120.0 dB
Common-mode Reject Ratio-Min 106.0 dB
Frequency Compensation YES
Input Offset Voltage-Max 150.0 µV
JESD-30 Code R-GDIP-T8
JESD-609 Code e0
Low-Offset YES
Neg Supply Voltage Limit-Max -18.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 2
Number of Terminals 8
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Slew Rate-Nom 2.4 V/us
Slew Rate-Min 1.7 V/us
Sub Category Operational Amplifier
Supply Current-Max 7.2 mA
Supply Voltage Limit-Max 18.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Unity Gain BW-Nom 5000.0 kHz
Voltage Gain-Min 750000.0
Width 7.62 mm
