(1PC) OP227AY Amp, 2 Func, 80uV Offset-Max, 8MHz Band Width, BIPolar, CDIP14
Tax included.

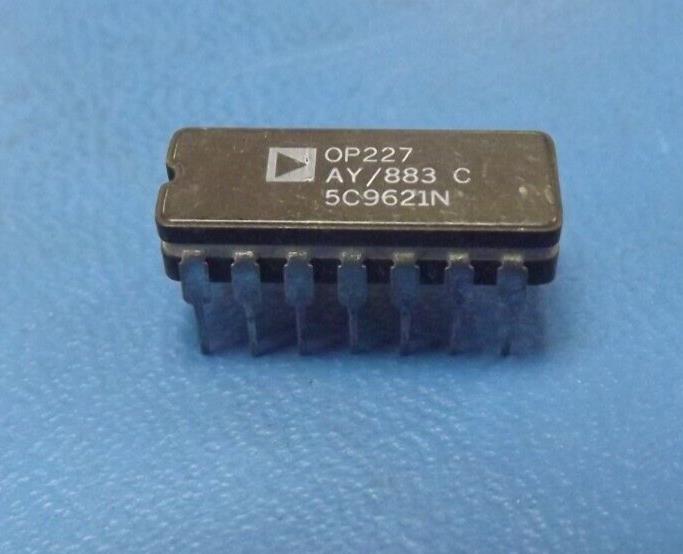

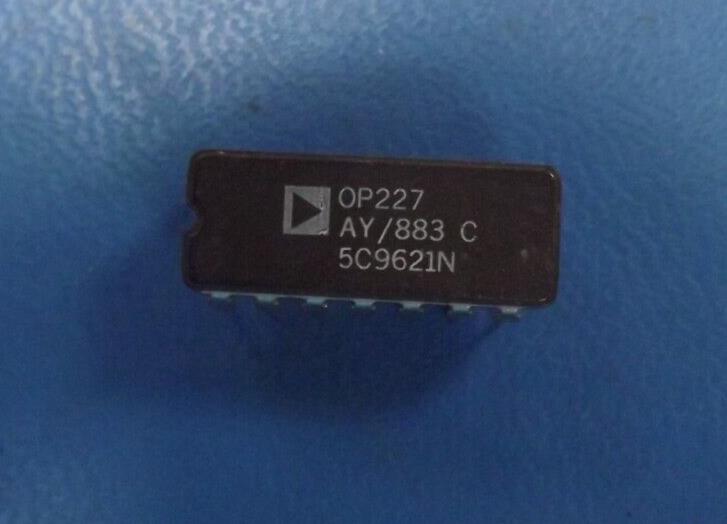

THIS LISTING IS FOR ( 1PC) OF OP227AY BY ANALOG DEVICES
Mfr Package Description CERAMIC, DIP-14
Status Discontinued
Amplifier Type INSTRUMENTATION AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 0.02 µA
Bandwidth (3dB)-Nom 8.0 MHz
Bias Current-Max (IIB) @25C 0.04 µA
Common-mode Reject Ratio-Min 126.0 dB
Frequency Compensation YES
Input Offset Current-Max (IIO) 0.035 µA
Input Offset Voltage-Max 80.0 µV
JESD-30 Code R-GDIP-T14
JESD-609 Code e0
Low-Offset YES
Neg Supply Voltage Limit-Max -22.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 2
Number of Terminals 14
Operating Temperature-Min -55.0 Cel
Operating Temperature-Max 125.0 Cel
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP14,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Slew Rate-Nom 2.8 V/us
Slew Rate-Min 1.7 V/us
Sub Category Instrumentation Amplifier
Supply Voltage Limit-Max 22.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade OTHER
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Voltage Gain-Nom 1200.0
Voltage Gain-Min 600.0
Length 19.43 mm
Width 7.62 mm
