(1PC) OP215FZ Operational Amplifier, 2 Func, 2000uV Offset-Max, BIPolar, CDIP8
Tax included.

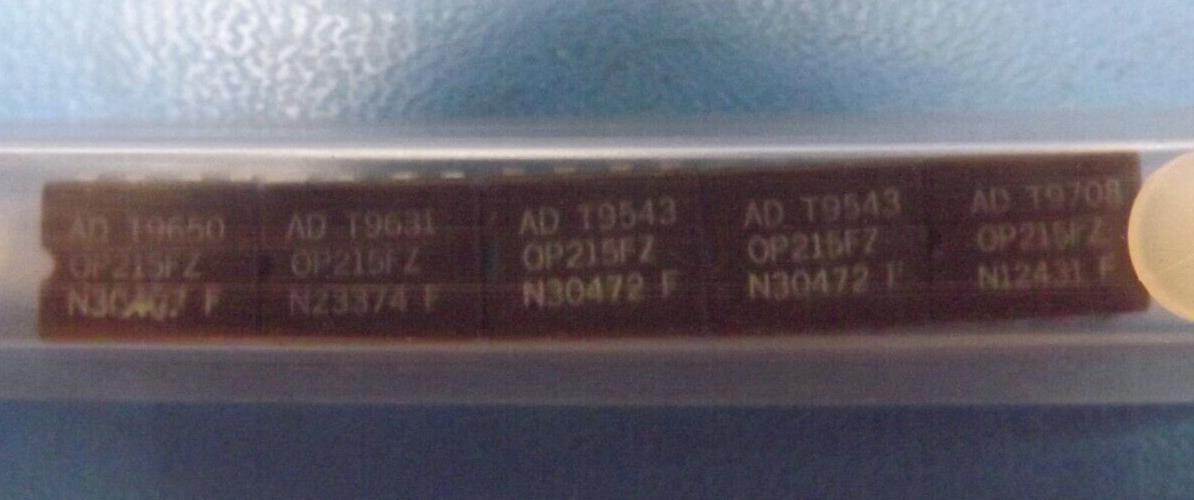

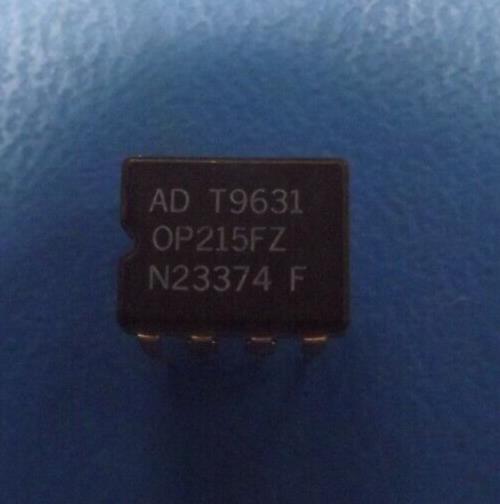

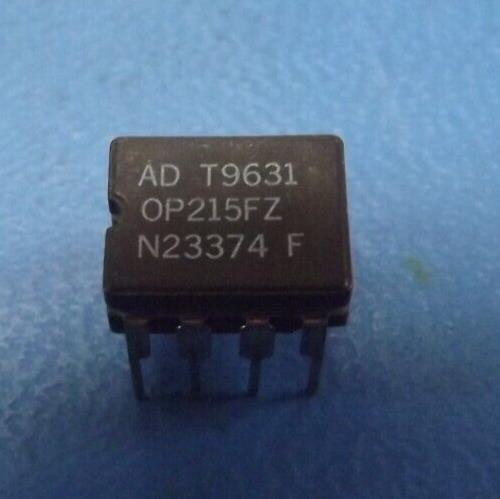

THIS LISTING IS FOR (1PC) OF OP215FZ BY ANALOG DEVICES
Mfr Package Description HERMETIC SEALED, CERDIP-8
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 2.0E-4 µA
Bias Current-Max (IIB) @25C 4.0E-4 µA
Common-mode Reject Ratio-Nom 100.0 dB
Common-mode Reject Ratio-Min 82.0 dB
Frequency Compensation YES
Input Offset Voltage-Max 2000.0 µV
JESD-30 Code R-GDIP-T8
JESD-609 Code e0
Low-Bias YES
Low-Offset NO
Micropower NO
Neg Supply Voltage Limit-Max -22.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 2
Number of Terminals 8
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Power NO
Programmable Power NO
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Slew Rate-Nom 18.0 V/us
Slew Rate-Min 7.5 V/us
Sub Category Operational Amplifier
Supply Current-Max 8.5 mA
Supply Voltage Limit-Max 22.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Unity Gain BW-Nom 5700.0 kHz
Voltage Gain-Min 75000.0
Wideband NO
Width 7.62 mm
