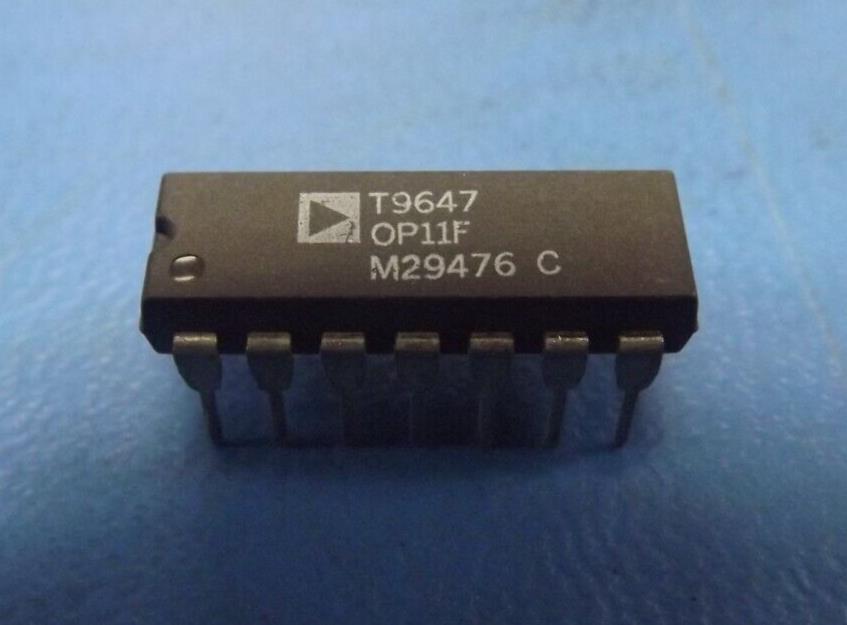

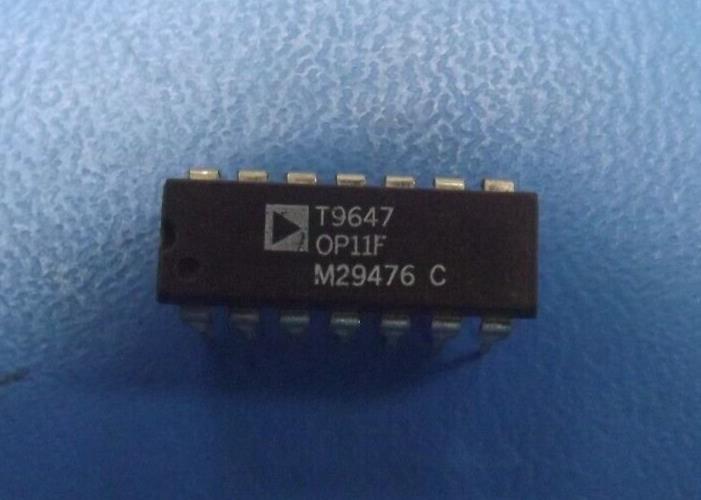

(1PC) OP11FP Op Amp, 4 Func, 3000uV Offset-Max, BIPolar, PDIP14
Tax included.
THIS LISTING IS FOR (1PC OF OP11FP BY ANALOG DEVICES
Mfr Package Description MINI, PLASTIC, DIP-14
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 0.55 µA
Bias Current-Max (IIB) @25C 0.5 µA
Common-mode Reject Ratio-Nom 120.0 dB
Frequency Compensation YES
Input Offset Voltage-Max 3000.0 µV
JESD-30 Code R-PDIP-T14
JESD-609 Code e0
Low-Offset NO
Neg Supply Voltage Limit-Max -22.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 4
Number of Terminals 14
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP14,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Slew Rate-Nom 1.0 V/us
Slew Rate-Min 0.7 V/us
Sub Category Operational Amplifier
Supply Voltage Limit-Max 22.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade INDUSTRIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Unity Gain BW-Nom 3000.0 kHz
Voltage Gain-Min 50000.0
