(1PC) MX7572KN12 ADC 12-Bit, 1 Channel, Parallel, 8 Bits Access, CMOS, PDIP24
Tax included.

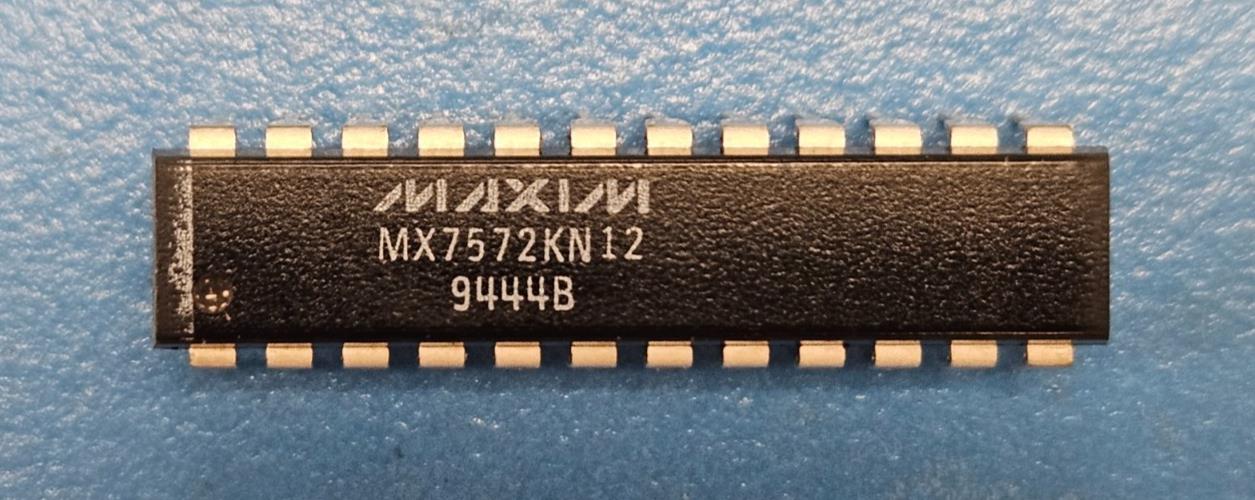

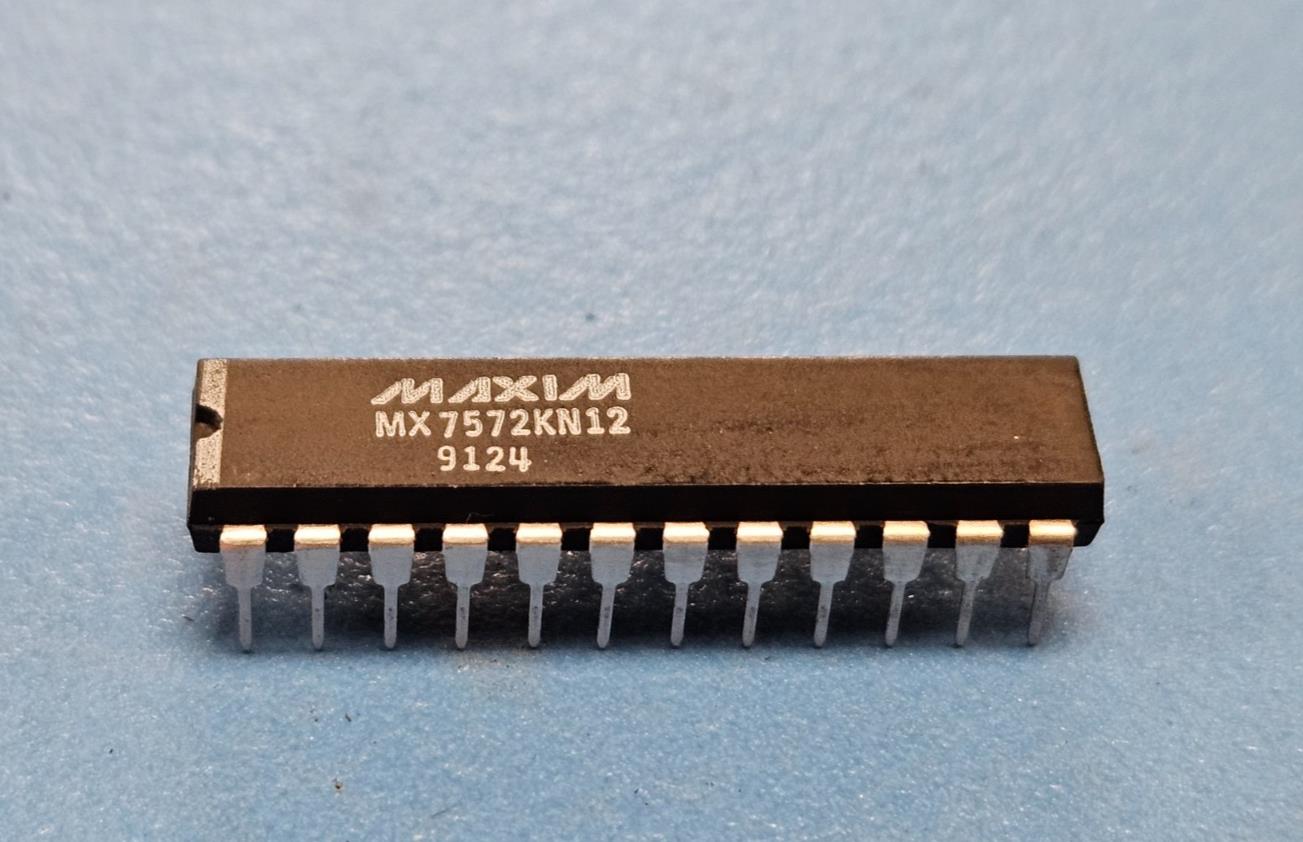

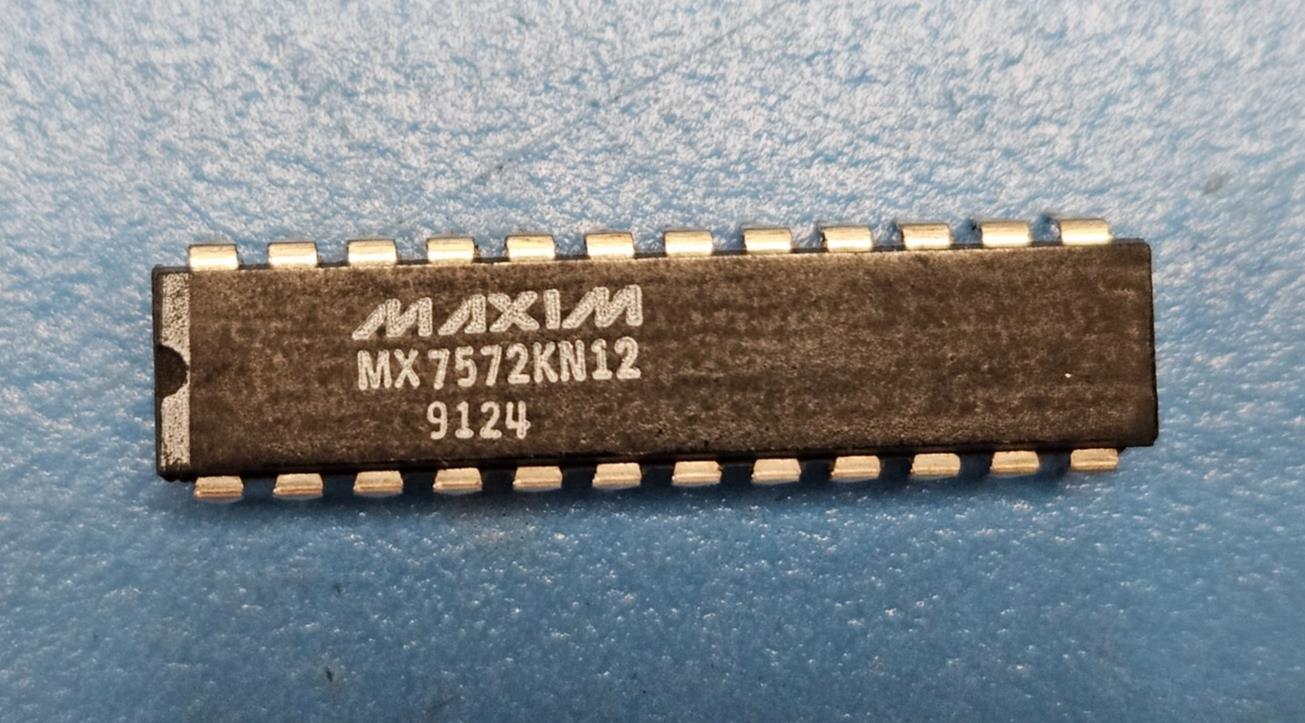

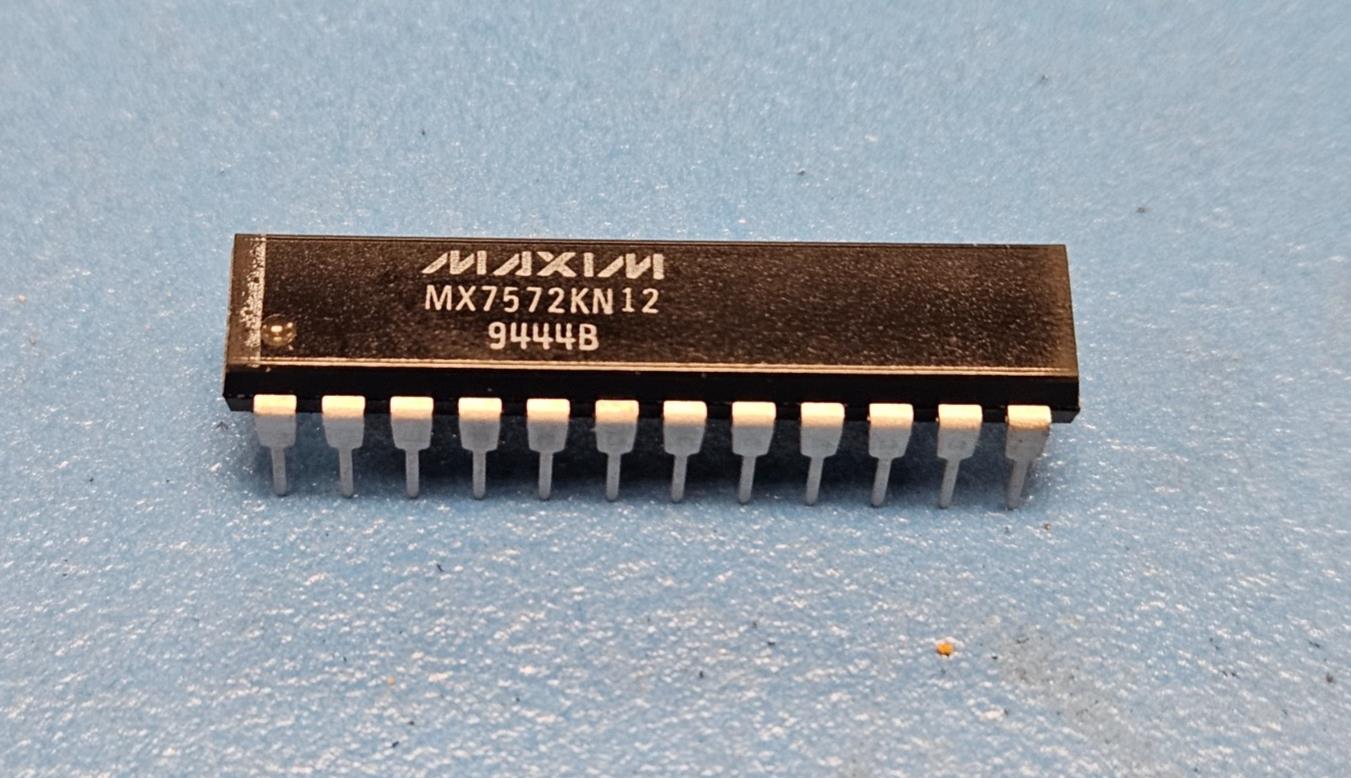

This listing is for (1pc) of MX7572KN12 by Maxim
Mfr Package Description PLASTIC, DIP-24
REACH Compliant Yes
Status Discontinued
Converter Type ADC, SUCCESSIVE APPROXIMATION
Analog Input Voltage-Min 0.0 V
Analog Input Voltage-Max 5.0 V
Conversion Time-Max 1.3E7 µs
JESD-30 Code R-PDIP-T24
JESD-609 Code e0
Linearity Error-Max (EL) 0.024 %
Moisture Sensitivity Level 1
Negative Supply Voltage-Nom -15.0 V
Number of Analog In Channels 1.0
Number of Bits 12
Number of Functions 1
Number of Terminals 24
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Bit Code OFFSET BINARY, COMPLEMENTARY OFFSET BINARY
Output Format PARALLEL, 8 BITS
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP24,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 4.572 mm
Sub Category Analog to Digital Converters
Supply Current-Max 12.0 mA
Supply Voltage-Nom 5.0 V
Surface Mount NO
Technology CMOS
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
