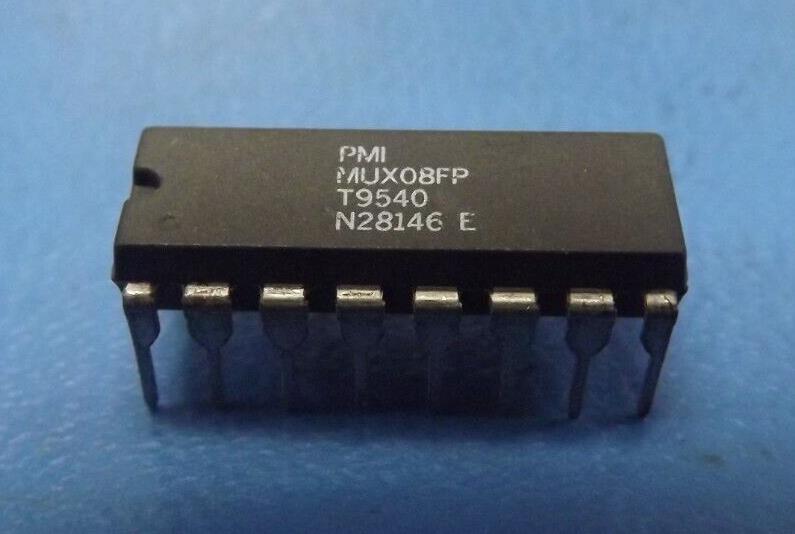

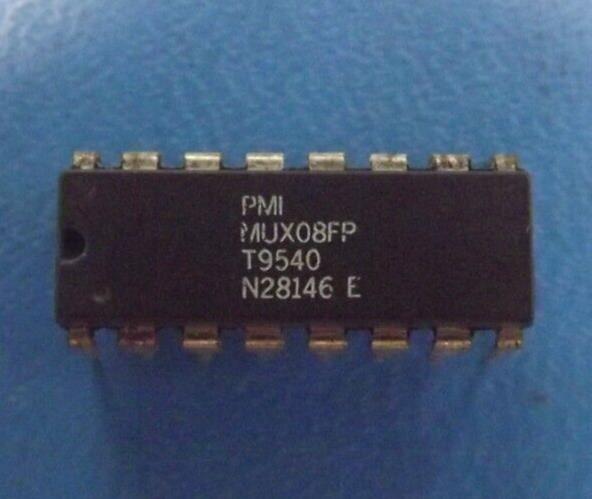

(1PC) MUX08FP Single-Ended Multiplexer, 1 Func, 8 Channel, JFET, PDIP16
Tax included.
THIS LISTING IS FOR (1PC) OF MUX08FP BY ANALOG DEVICES
Mfr Package Description DIP-16
Status Discontinued
Analog IC - Other Type SINGLE-ENDED MULTIPLEXER
JESD-30 Code R-PDIP-T16
JESD-609 Code e0
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Channels 8
Number of Functions 1
Number of Terminals 16
Off-state Isolation-Nom 60.0 dB
On-state Resistance Match-Nom 75.0 ohm
On-state Resistance-Max (Ron) 400.0 ohm
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.33 mm
Signal Current-Max 0.025 A
Sub Category Multiplexer or Switches
Supply Current-Max (Isup) 15.0 mA
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Switch-off Time-Max 400.0 ns
Switch-on Time-Max 2000.0 ns
Technology JFET
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 20.13 mm
Width 7.62 mm
