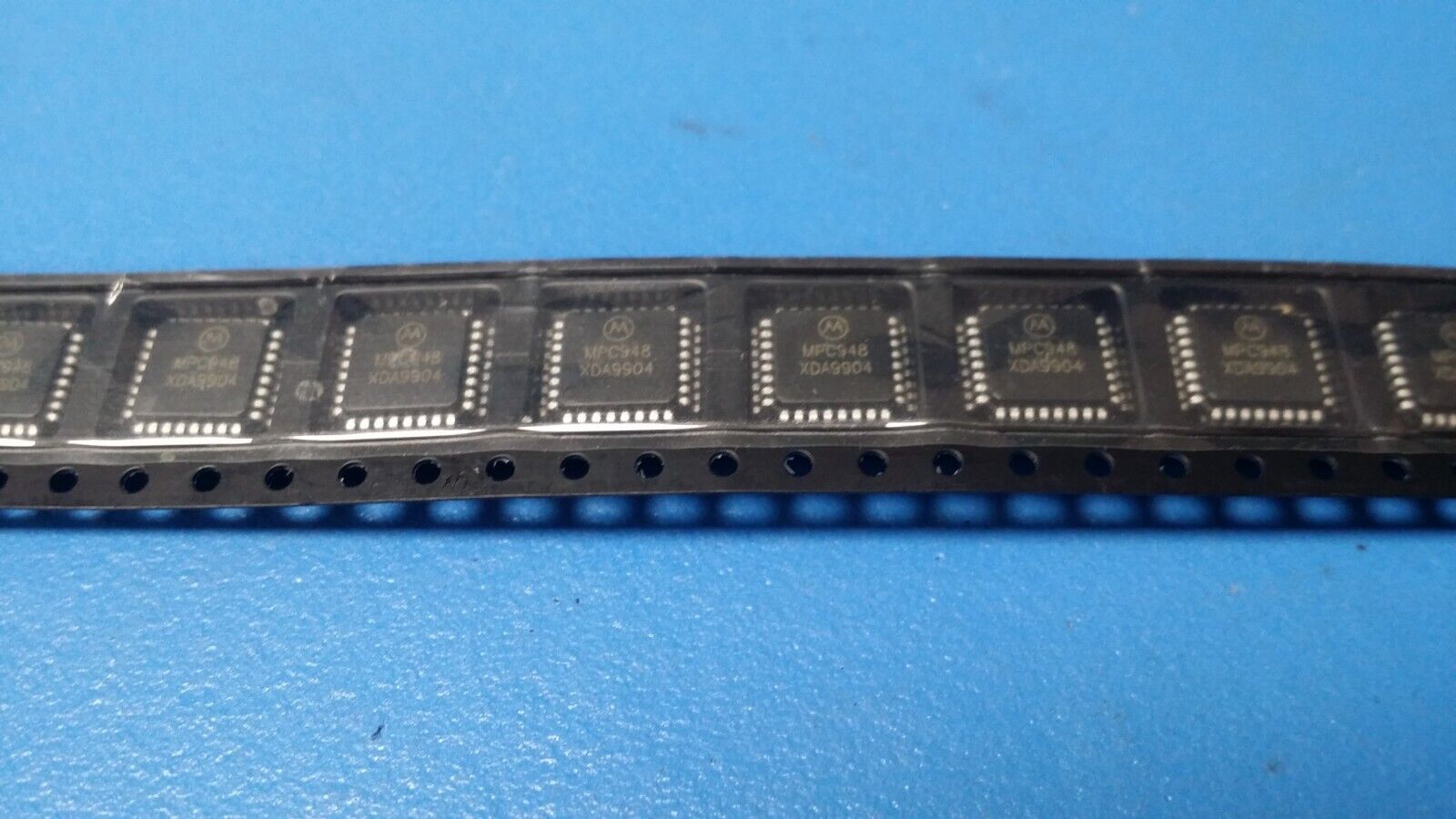

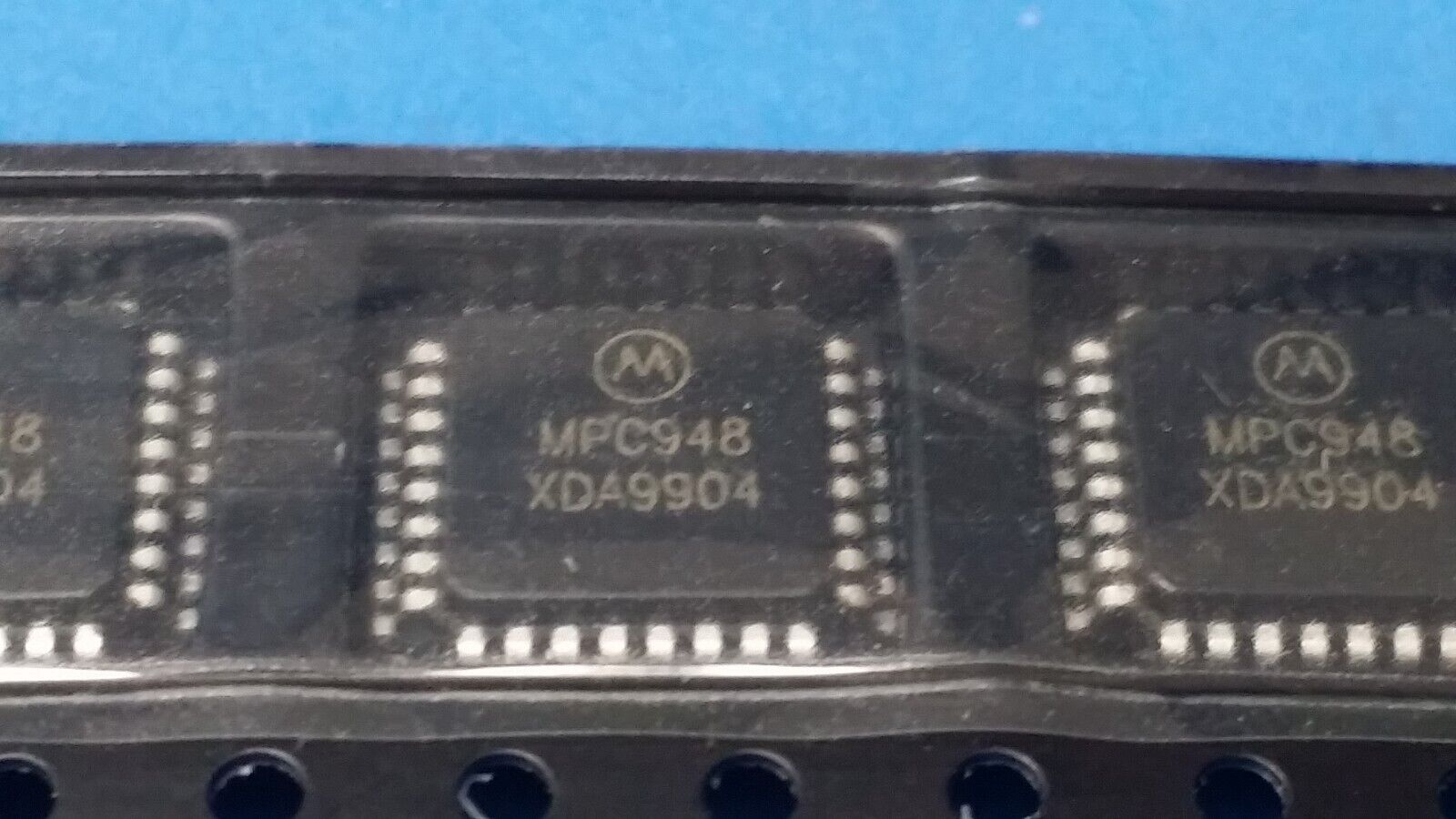

(1PC) MPC948FA MOT LOW VOLTAGE 1:12 DISTRIBUTED-OUTPUT CLOCK DRIVER QFP-32
Tax included.
THIS IS FOR (1PC) OF MPC948FA BY MOT
LOW VOLTAGE 1:12 DISTRIBUTED-OUTPUT CLOCK DRIVER QFP-32
Part #: MPC948FA
Part Category: Logic ICs
Manufacturer: Motorola Solutions, Inc.
Description: Low Skew Clock Driver, LVPECL/LVCMOS/LVTTL Series, 12 True Output(s), 0 Inverted Output(s), CMOS, PQFP32
Mfr Package Description 7 X 7 MM, 0.80 MM PITCH, PLASTIC, LQFP-32
Status Transferred
Logic IC Type LOW SKEW CLOCK DRIVER
Sub Category Clock Drivers
Family LVPECL/LVCMOS/LVTTL
fmax-Min 150.0 MHz
Input Conditioning DIFFERENTIAL MUX
JESD-30 Code S-PQFP-G32
JESD-609 Code e0
Max I(ol) 0.02 Amp
Number of Functions 1
Number of Inverted Outputs 0.0
Number of Terminals 32
Number of True Outputs 12.0
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Characteristics 3-STATE
Package Body Material PLASTIC/EPOXY
Package Code LQFP
Package Equivalence Code QFP32,.35SQ,32
Package Shape SQUARE
Package Style FLATPACK, LOW PROFILE
Propagation Delay (tpd) 8.9 ns
Qualification Status Not Qualified
Same Edge Skew-Max (tskwd) 0.35 ns
Seated Height-Max 1.6 mm
Supply Voltage-Nom (Vsup) 3.3
Supply Voltage-Min (Vsup) 3.0 V
Supply Voltage-Max (Vsup) 3.6 V
Surface Mount YES
Technology CMOS
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form GULL WING
Terminal Pitch 0.8 mm
Terminal Position QUAD
Length 7.0 mm
Width 7.0 mm
Additional Feature LVPECL/LVCMOS/LVTTL INPUT TO LVCMOS OUTPUT; MEETS POWER PC & 620L2 CACHE SKEW REQUIREMENTS
