(1PC) MC68705R3L Microcontroller, 8-Bit, UVPROM, 6805 CPU, 4.2MHz, NMOS, CDIP40
Tax included.

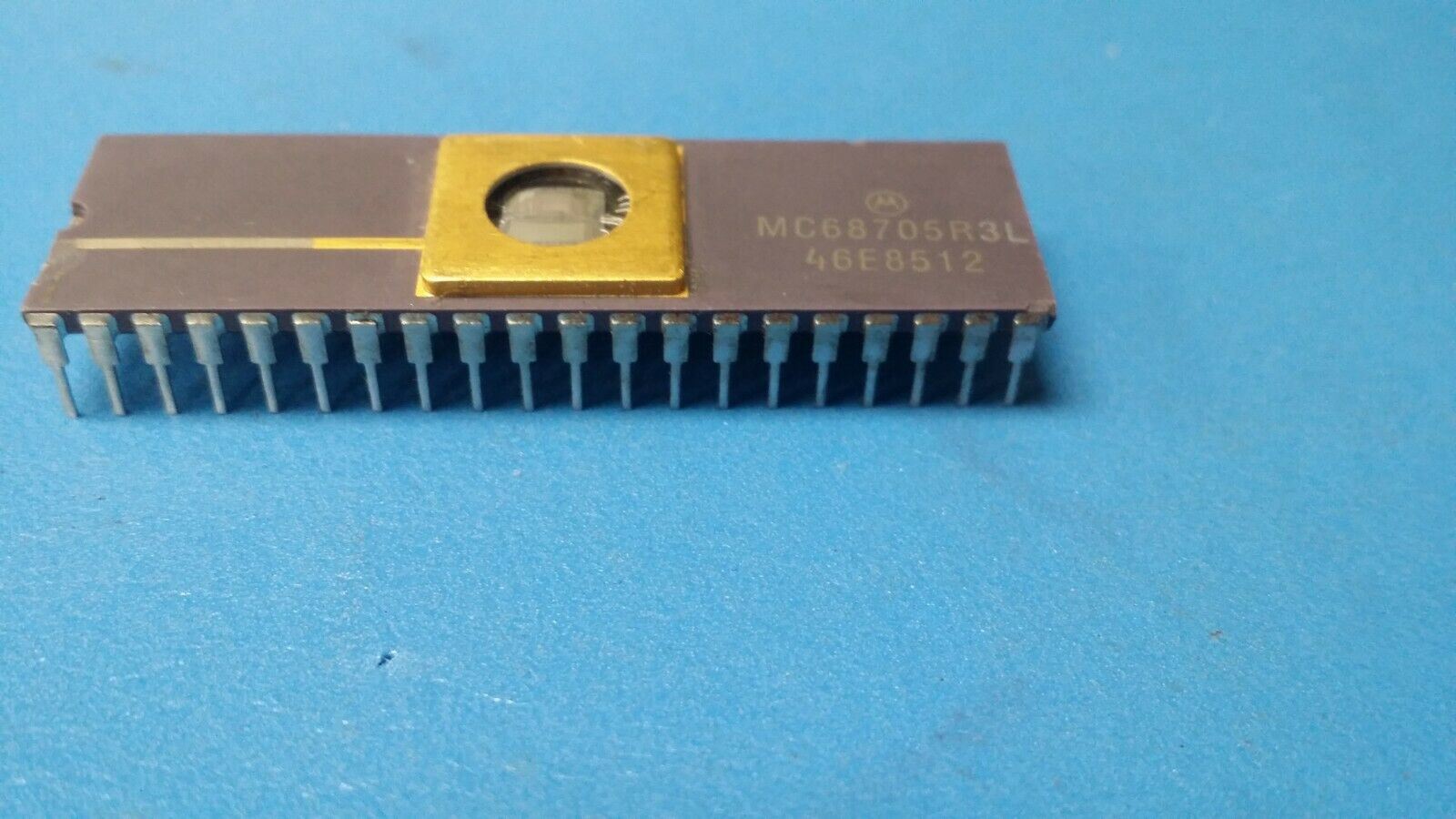

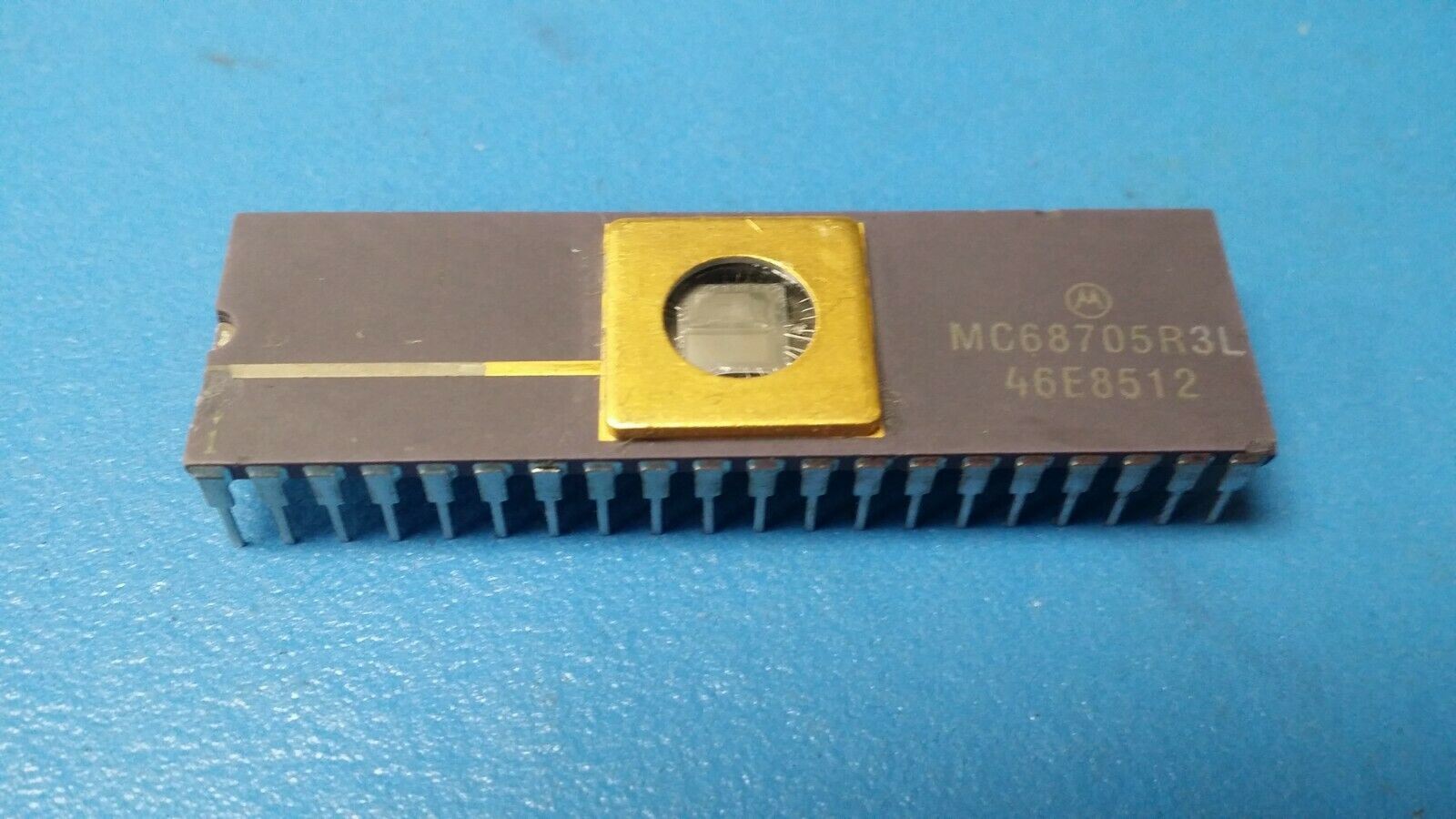

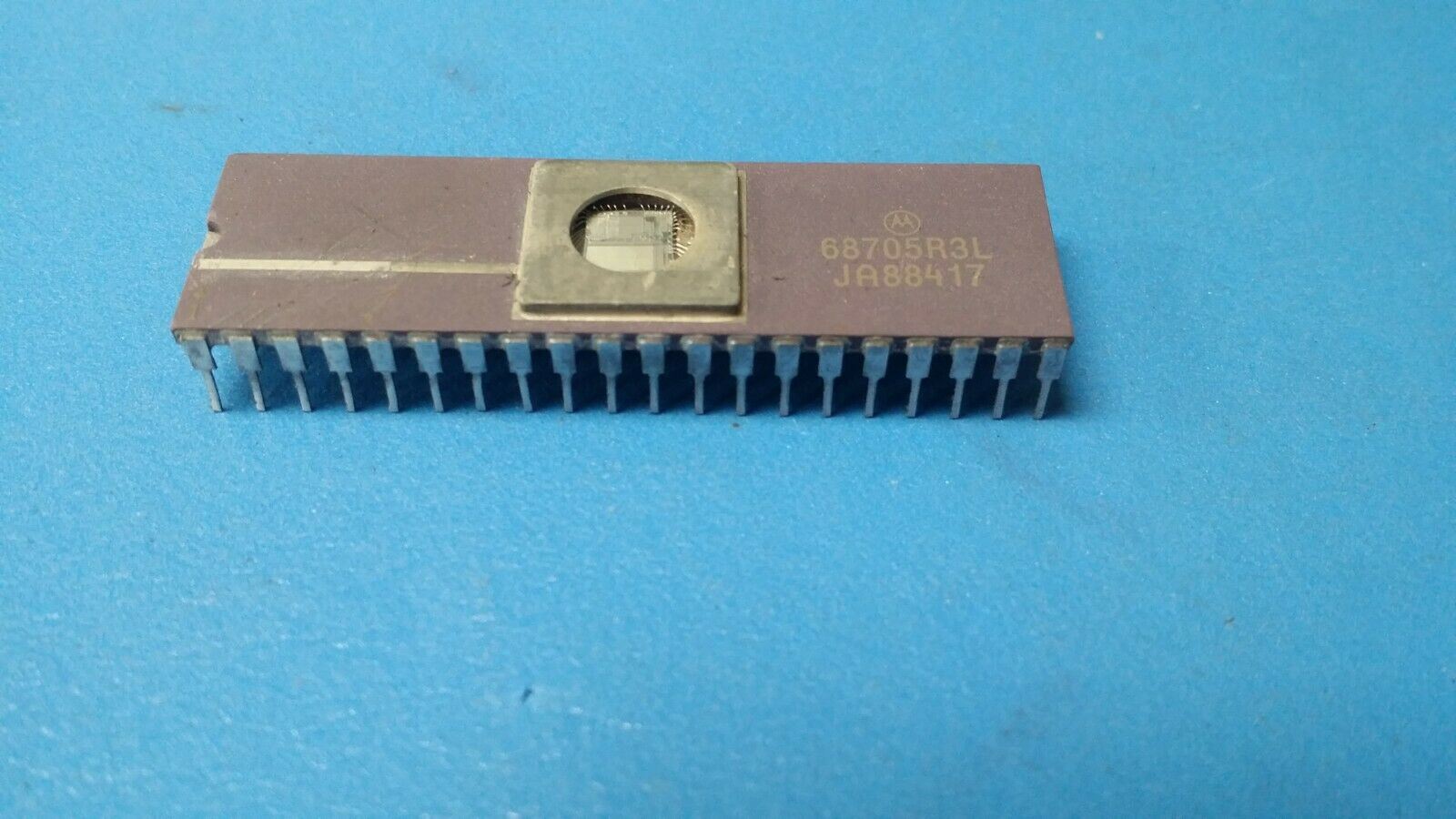

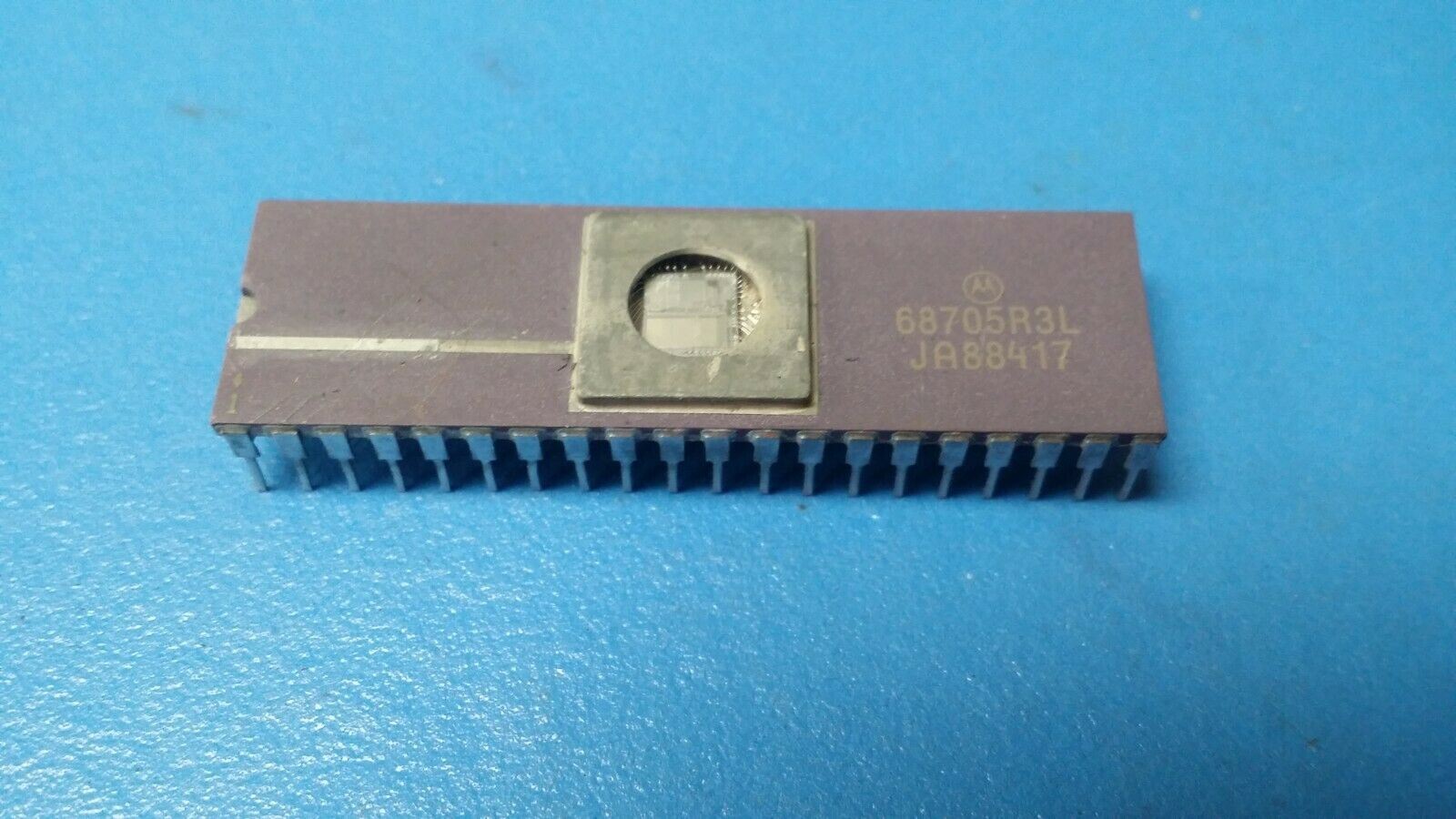

THIS IS FOR (1 PC) OF MC68705R3L BY MOTOROLA
Microcontroller, 8-Bit, UVPROM, 6805 CPU, 4.2MHz, NMOS, CDIP40
Mfr Package Description CERAMIC, DIP-40
Part #: MC68705R3L
Part Category: Microprocessors/Microcontrollers/Peripheral ICs
Manufacturer: Motorola Solutions, Inc.
Description: Microcontroller, 8-Bit, UVPROM, 6805 CPU, 1.1MHz, NMOS, CDIP40
Status Discontinued
ADC Channels YES
Address Bus Width 0.0
Bit Size 8
Clock Frequency-Max 4.2 MHz
CPU Family 6805
DAC Channels NO
DMA Channels NO
External Data Bus Width 0.0
JESD-30 Code R-CDIP-T40
Number of I/O Lines 32.0
Number of Terminals 40
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material CERAMIC, METAL-SEALED COFIRED
Package Code DIP
Package Equivalence Code DIP40,.6
Package Shape RECTANGULAR
Package Style IN-LINE
Power Supplies 5.25
PWM Channels NO
Qualification Status Not Qualified
RAM (bytes) 112.0
ROM Programmability UVPROM
ROM (words) 3776
Seated Height-Max 5.08 mm
Speed 4.2 MHz
Sub Category Microcontrollers
Supply Voltage-Nom 5.25 V
Supply Voltage-Min 4.75 V
Supply Voltage-Max 5.75 V
Surface Mount NO
Technology NMOS
Temperature Grade COMMERCIAL
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 50.08 mm
Width 15.24 mm
