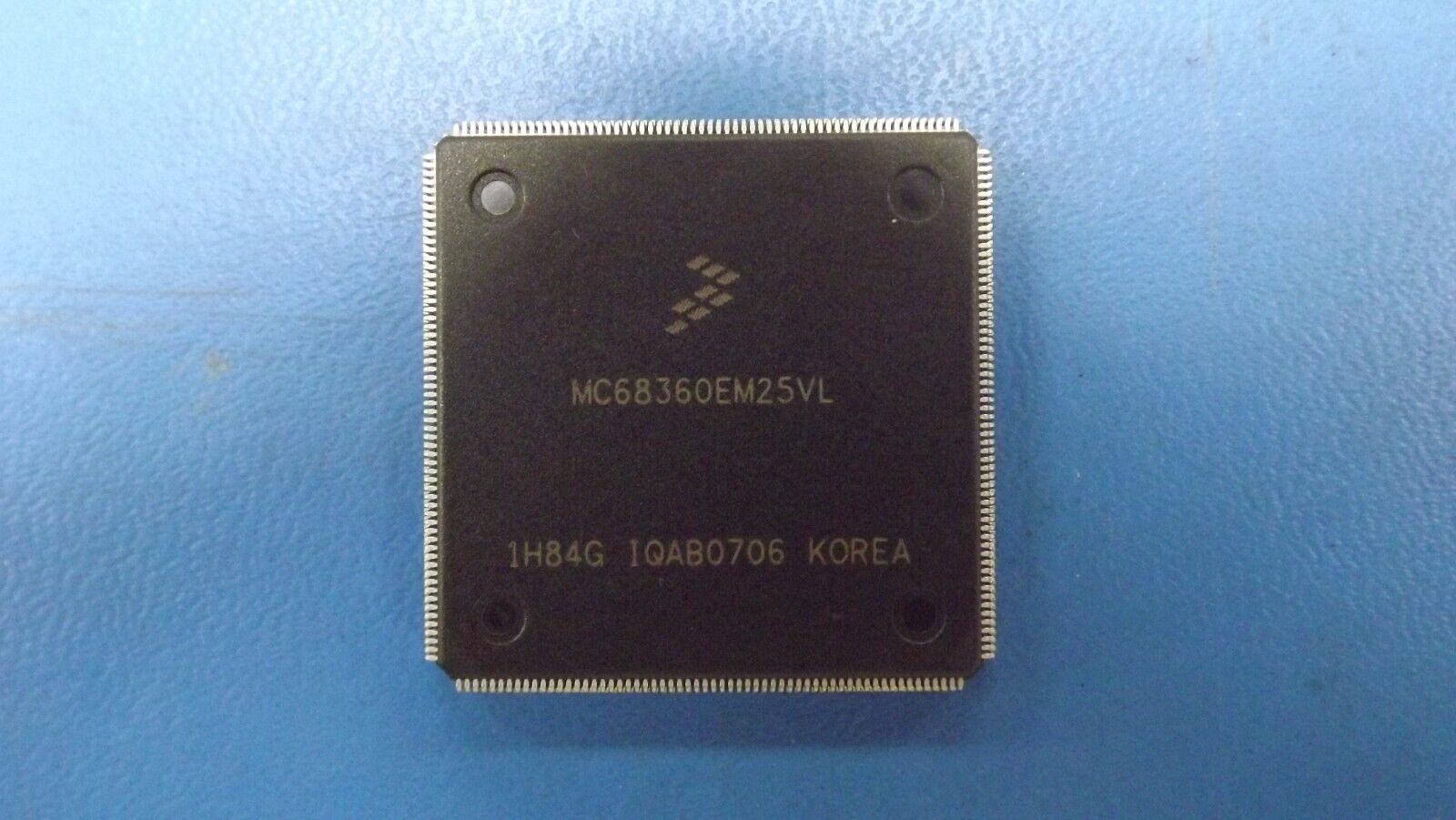

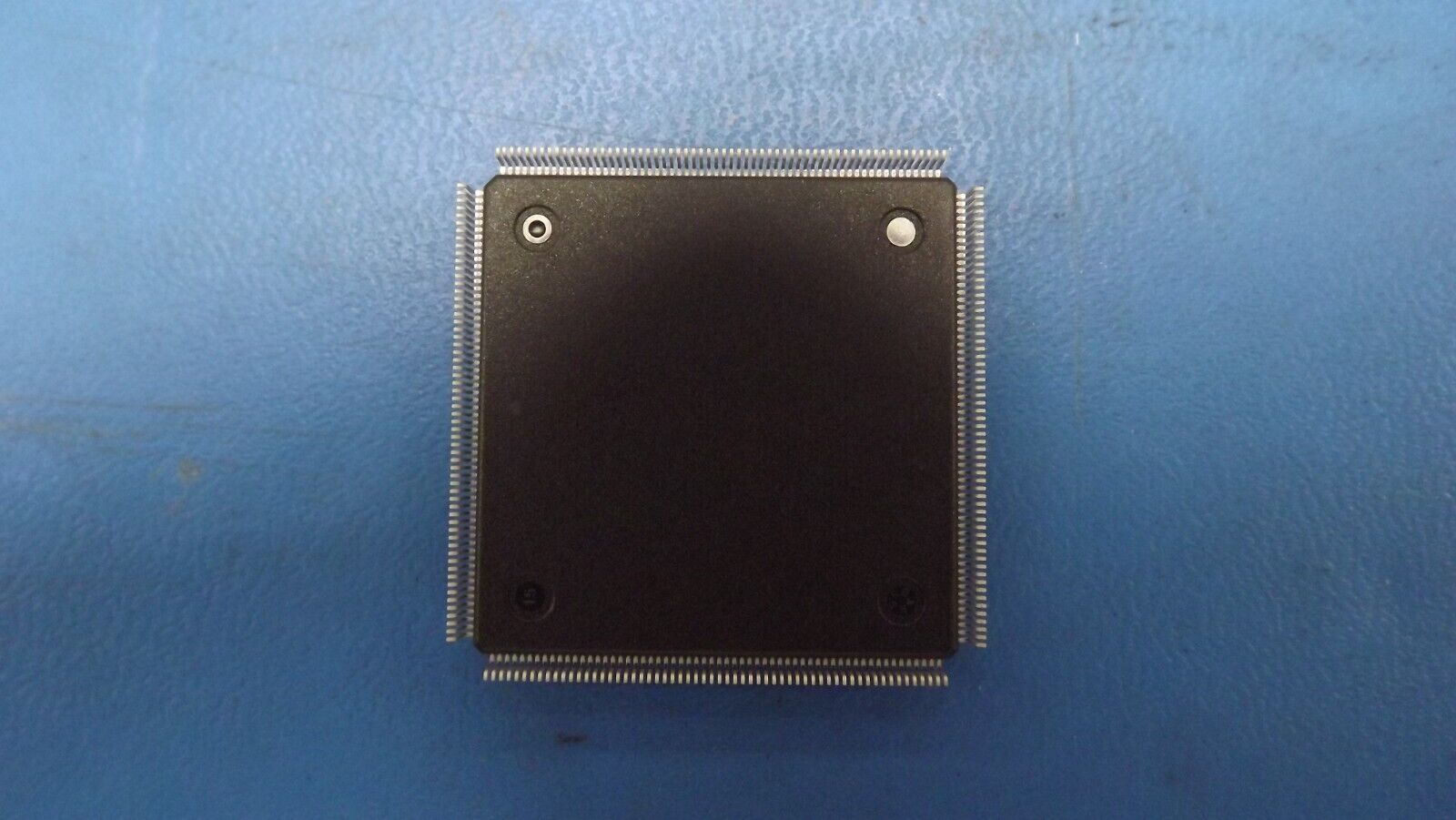

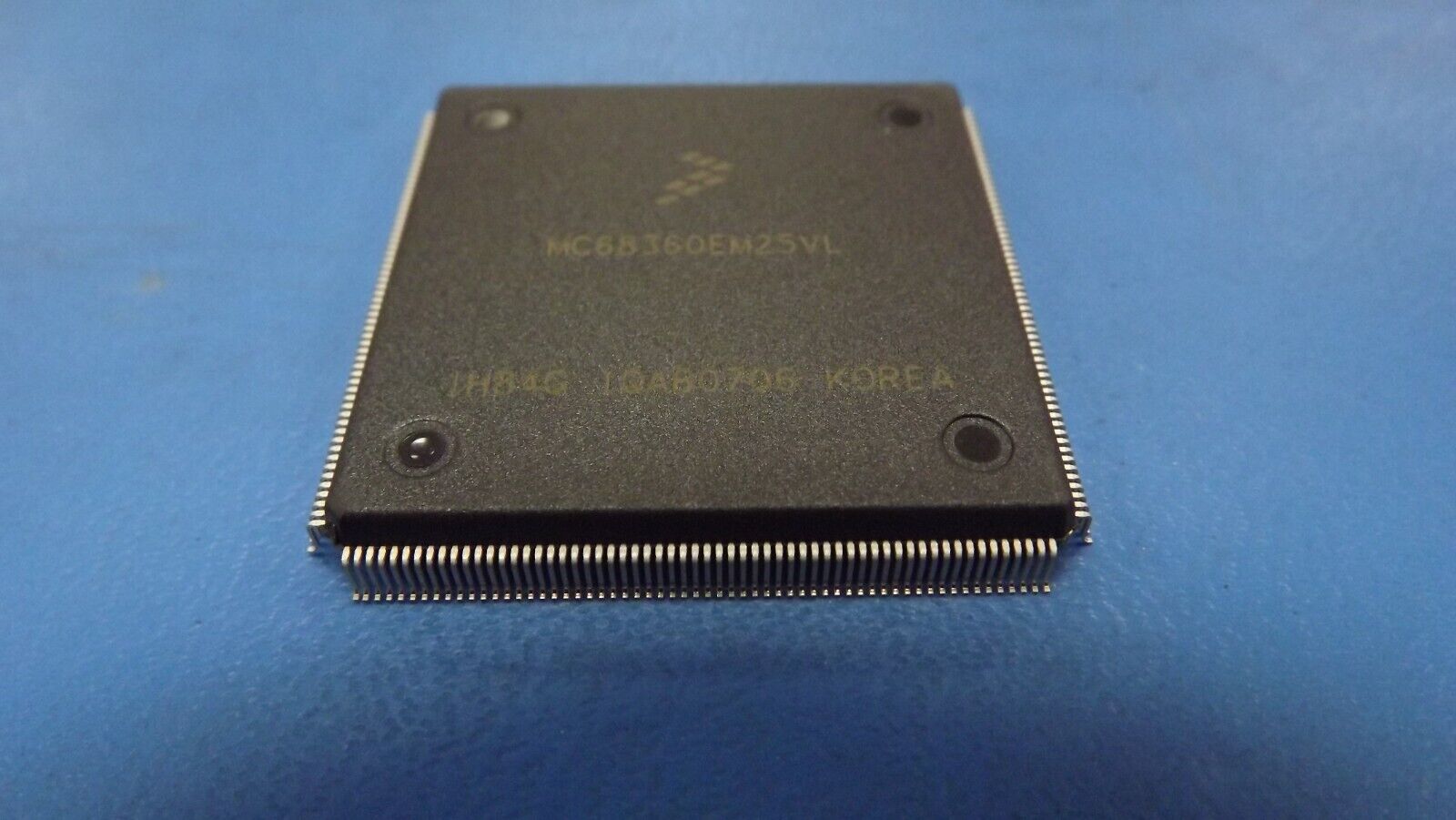

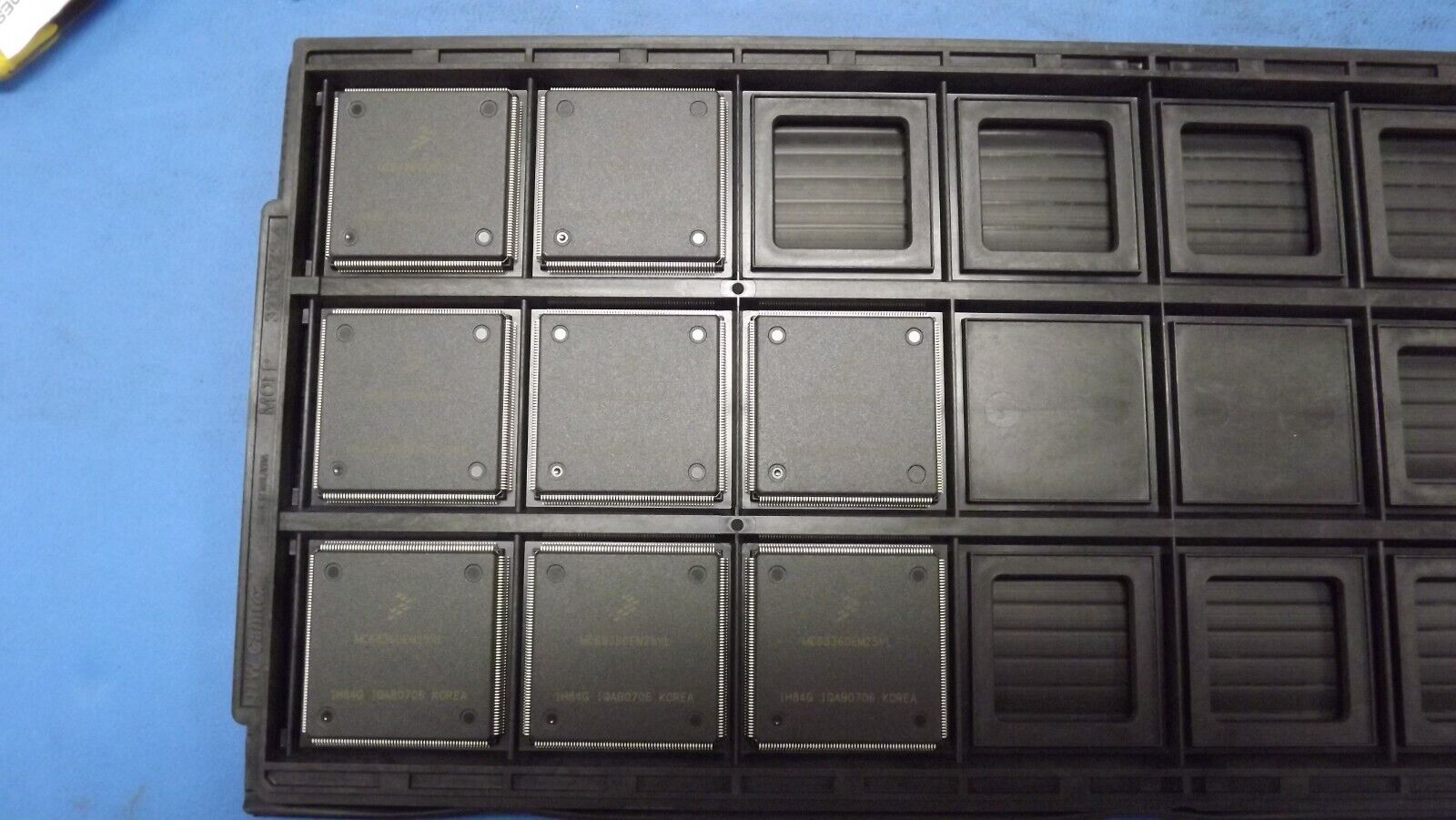

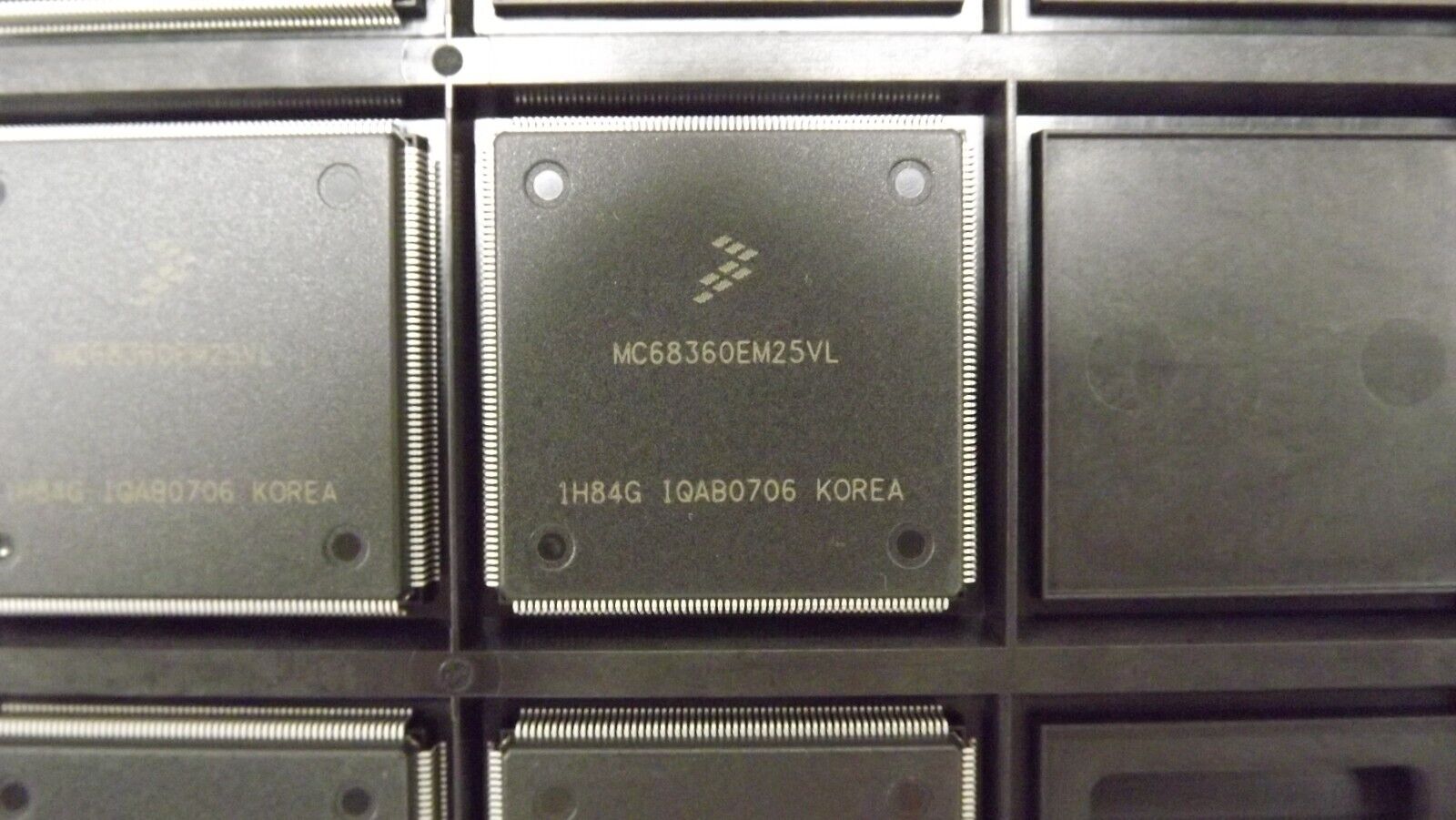

(1PC) MC68360EM25VL LAN Controller, 4 Channel(s), 1.25MBps, HCMOS, PQFP240
Tax included.
THIS LISTING IS FOR (1PC) OF MC68360EM25VL BY FREESCALE SEMICONDUCTOR
Mfr Package Description PLASTIC, QFP-240
Status Discontinued
Address Bus Width 32.0
Boundary Scan YES
Bus Compatibility 68000
Clock Frequency-Max 25.0 MHz
Communication Protocol ASYNC, BIT; SYNC, BYTE; SYNC, HDLC; SYNC, SDLC; BISYNC
Data Encoding/Decoding Method NRZ; NRZI; BIPH-MARK(FM1); BIPH-SPACE(FM0); BIPH-LEVEL(MANCHESTER); DIFF BIPH-LEVEL
Data Transfer Rate-Max 1.25 MBps
External Data Bus Width 32.0
JESD-30 Code S-PQFP-G240
JESD-609 Code e0
Low Power Mode YES
Moisture Sensitivity Level 3
Number of Serial I/Os 4.0
Number of Terminals 240
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code FQFP
Package Shape SQUARE
Package Style FLATPACK, FINE PITCH
Peak Reflow Temperature (Cel) 220
Qualification Status Not Qualified
Seated Height-Max 4.15 mm
Supply Voltage-Nom 3.0 V
Supply Voltage-Min 2.7 V
Supply Voltage-Max 3.3 V
Surface Mount YES
Technology HCMOS
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn80Pb20)
Terminal Form GULL WING
Terminal Pitch 0.5 mm
Terminal Position QUAD
Time@Peak Reflow Temperature-Max (s) 30
Length 31.305 mm
Width 31.305 mm
