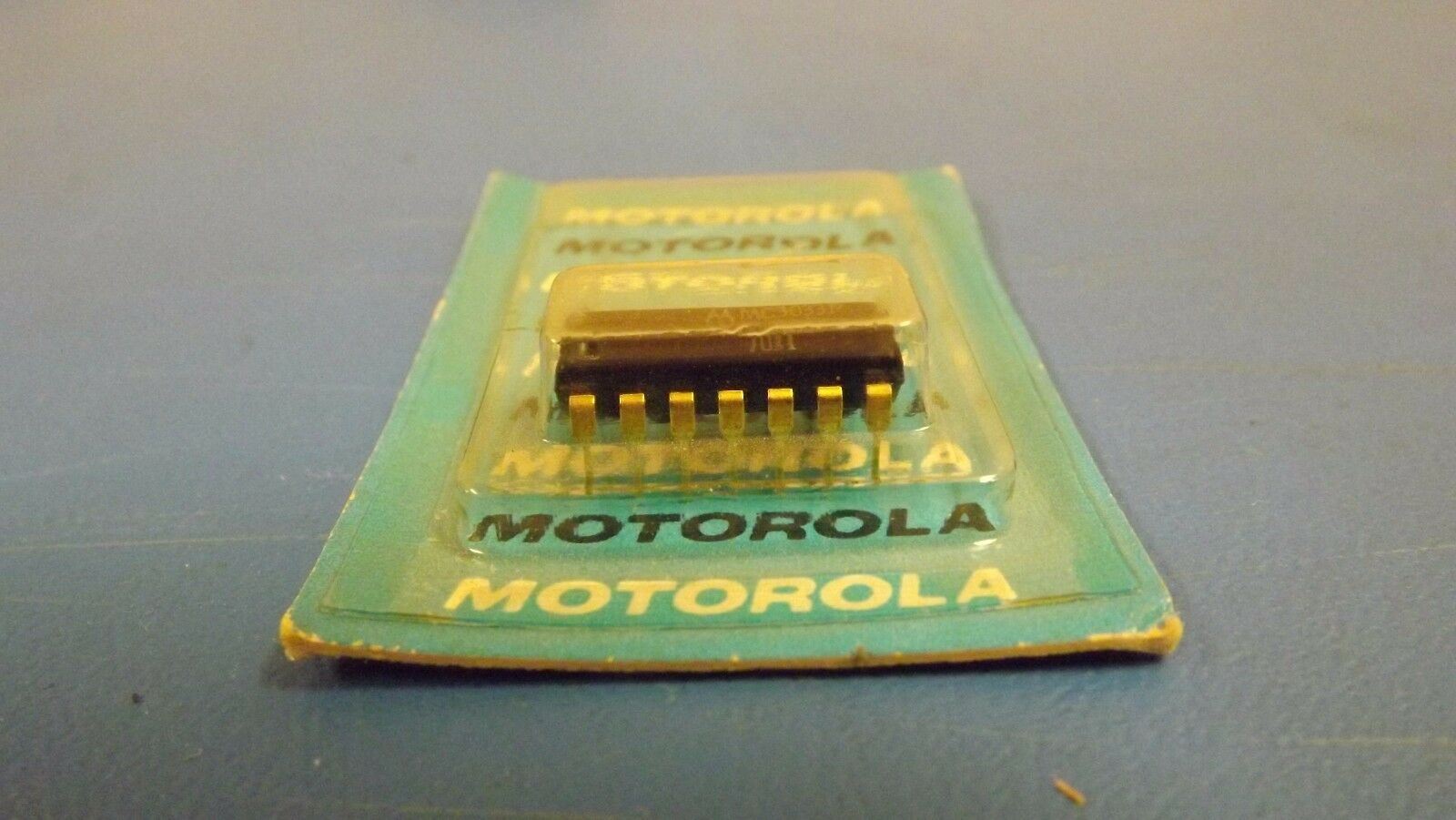

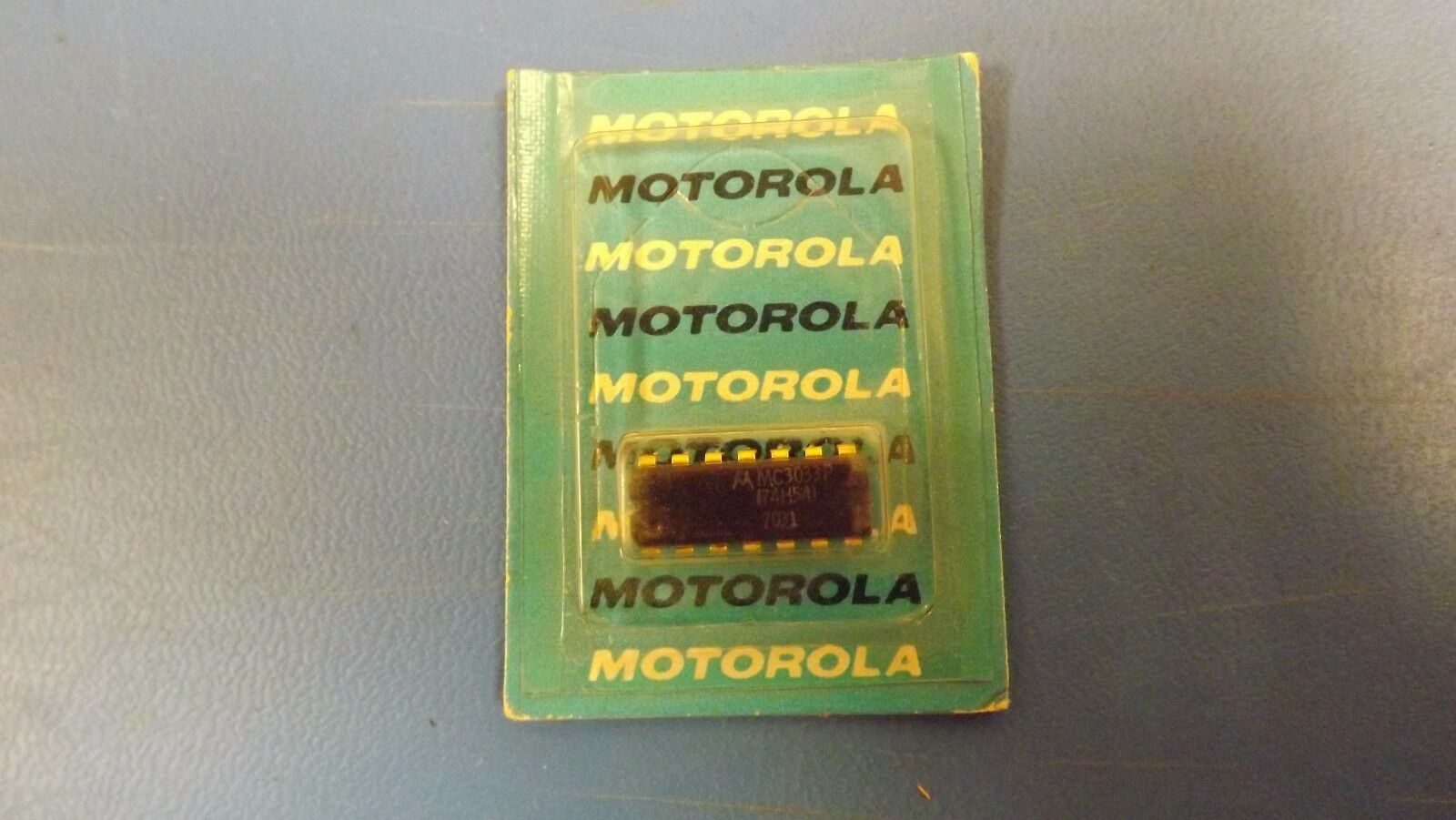

(1PC) MC3033P MOTOROLA OP Amp Quad GP ±18V/36V 14-Pin PDIP TARNISHED LEADS
Tax included.
THIS LISTING IS FOR (1PC) OF MC3033P BY MOTOROLA
SPECIFICATIONS
| Mfr Package Description | PLASTIC, DIP-14 |
| REACH Compliant | Yes |
| Status | Discontinued |
| Amplifier Type | OPERATIONAL AMPLIFIER |
| Architecture | VOLTAGE-FEEDBACK |
| Average Bias Current-Max (IIB) | -1.0 µA |
| Bias Current-Max (IIB) @25C | 0.5 µA |
| Common-mode Reject Ratio-Nom | 90.0 dB |
| Frequency Compensation | YES |
| Input Offset Voltage-Max | 10000.0 µV |
| JESD-30 Code | R-PDIP-T14 |
| JESD-609 Code | e0 |
| Low-Offset | NO |
| Neg Supply Voltage Limit-Max | 0.0 V |
| Neg Supply Voltage-Nom (Vsup) | 0.0 V |
| Number of Functions | 4 |
| Number of Terminals | 14 |
| Operating Temperature-Min | -40.0 Cel |
| Operating Temperature-Max | 85.0 Cel |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | DIP |
| Package Equivalence Code | DIP14,.3 |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE |
| Packing Method | RAIL |
| Peak Reflow Temperature (Cel) | 240 |
| Power Supplies (V) | +-1.5/+-18/3/36 |
| Qualification Status | Not Qualified |
| Seated Height-Max | 4.69 mm |
| Slew Rate-Nom | 0.6 V/us |
| Sub Category | Operational Amplifier |
| Supply Current-Max | 7.0 mA |
| Supply Voltage Limit-Max | 36.0 V |
| Supply Voltage-Nom (Vsup) | 14.0 V |
| Surface Mount | NO |
| Technology | BIPOLAR |
| Temperature Grade | INDUSTRIAL |
| Terminal Finish | Tin/Lead (Sn80Pb20) |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | 30 |
| Unity Gain BW-Nom | 1000.0 kHz |
| Voltage Gain-Min | 10000.0 |
| Length | 18.48 mm |
| Width | 7.62 mm |
