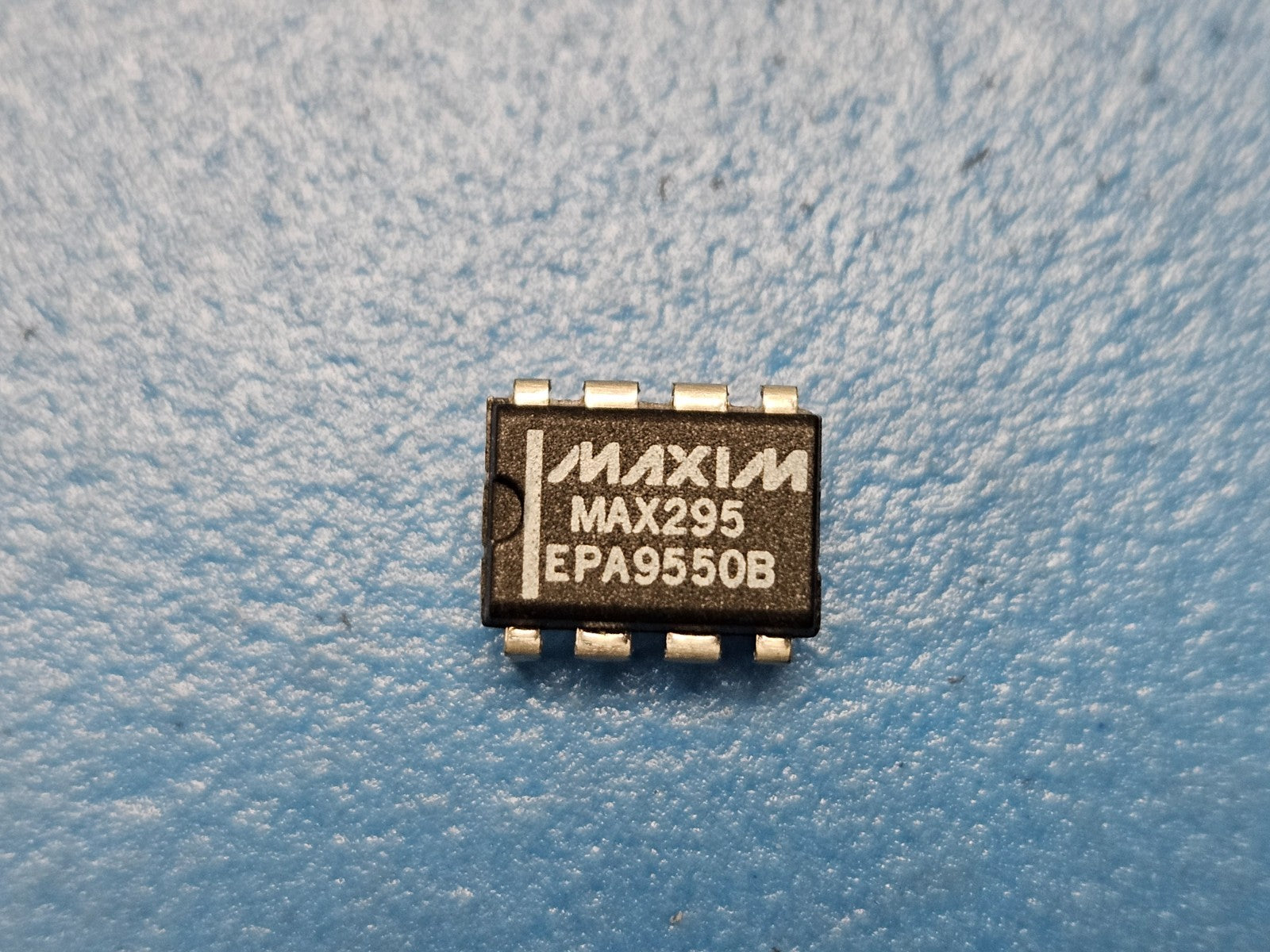

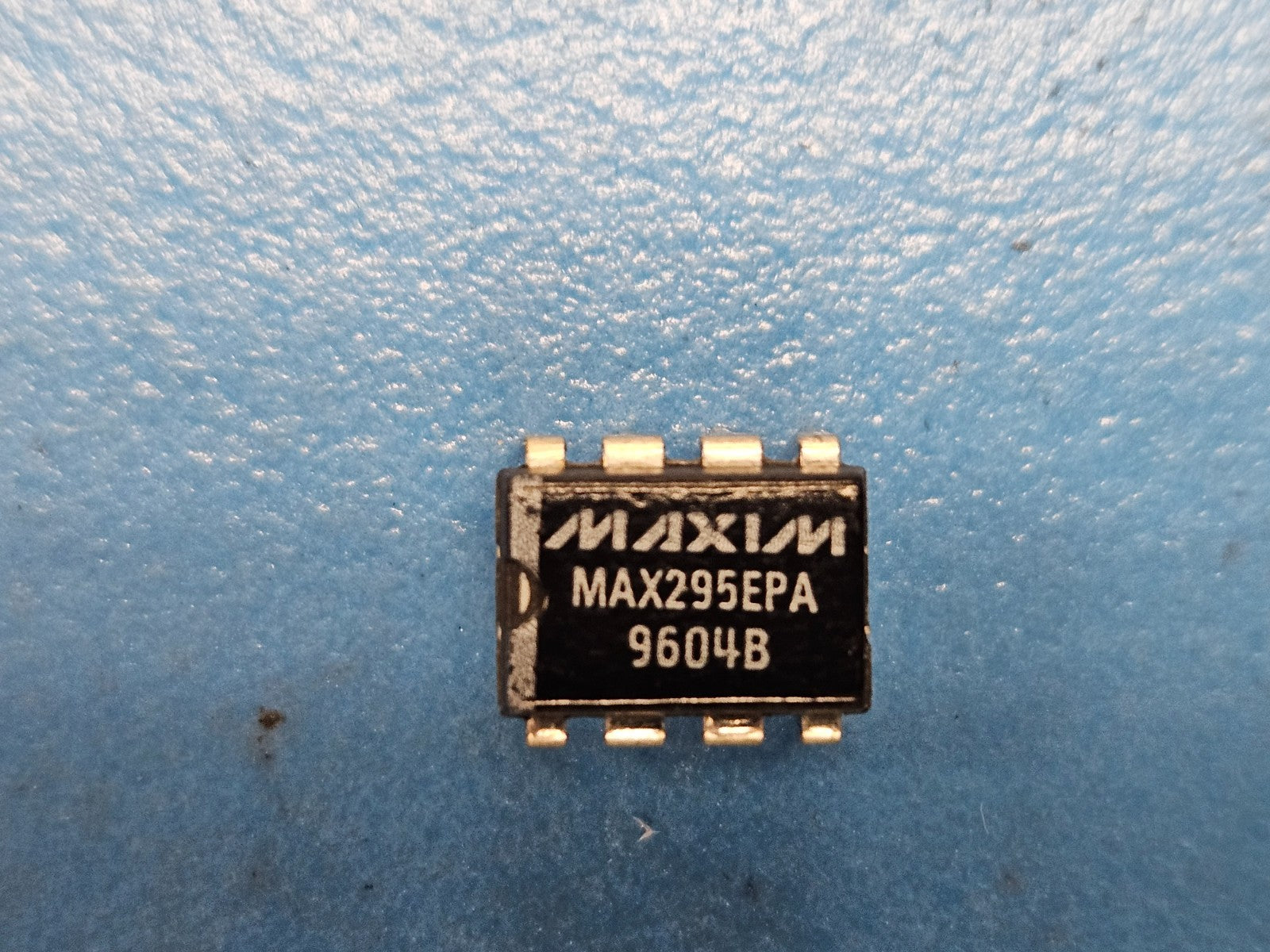

(1PC) MAX295EPA MAXIM Switched Capacitor Filter, Butterworth, Lowpass, PDIP8
Tax included.
This listing is for (1PC) of MAX295EPA by Maxim
Mfr Package Description PLASTIC, DIP-8
REACH Compliant Yes
Status Discontinued
Active Filter Type SWITCHED CAPACITOR FILTER
Center or Cutoff Freq Rng-Min 1.0E-4 kHz
Center or Cutoff Freq Rng-Max 50.0 kHz
JESD-30 Code R-PDIP-T8
JESD-609 Code e0
Moisture Sensitivity Level 1
Neg Supply Voltage-Nom (Vsup) -5.0 V
Neg Supply Voltage-Min (Vsup) -2.375 V
Neg Supply Voltage-Max (Vsup) -5.5 V
Number of Functions 1
Number of Terminals 8
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Order 8TH
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Poles and Zeros 8 AND 0
Qualification Status Not Qualified
Response LOWPASS
Sub Category Active Filters
Supply Current-Max (Isup) 22.0 mA
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 2.375 V
Supply Voltage-Max (Vsup) 5.5 V
Surface Mount NO
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Transfer Characteristics BUTTERWORTH
Seated Height-Max 4.572 mm
Length 9.375 mm
Width 7.62 mm
