(1PC) DAC8426FS DAC 4-CH R-2R 8-Bit 20-Pin SOIC
Tax included.
THIS LISTING IS FOR (1PC) OF DAC8426FS BY ANALOG DEVICES.
DAC 4-CH R-2R 8-Bit 20-Pin SOIC
**WE HAVE 3 DIFFENT DATE CODES IN STOCK. 9944, 0015, 0037

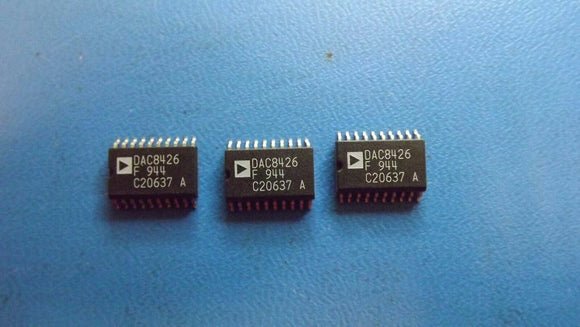

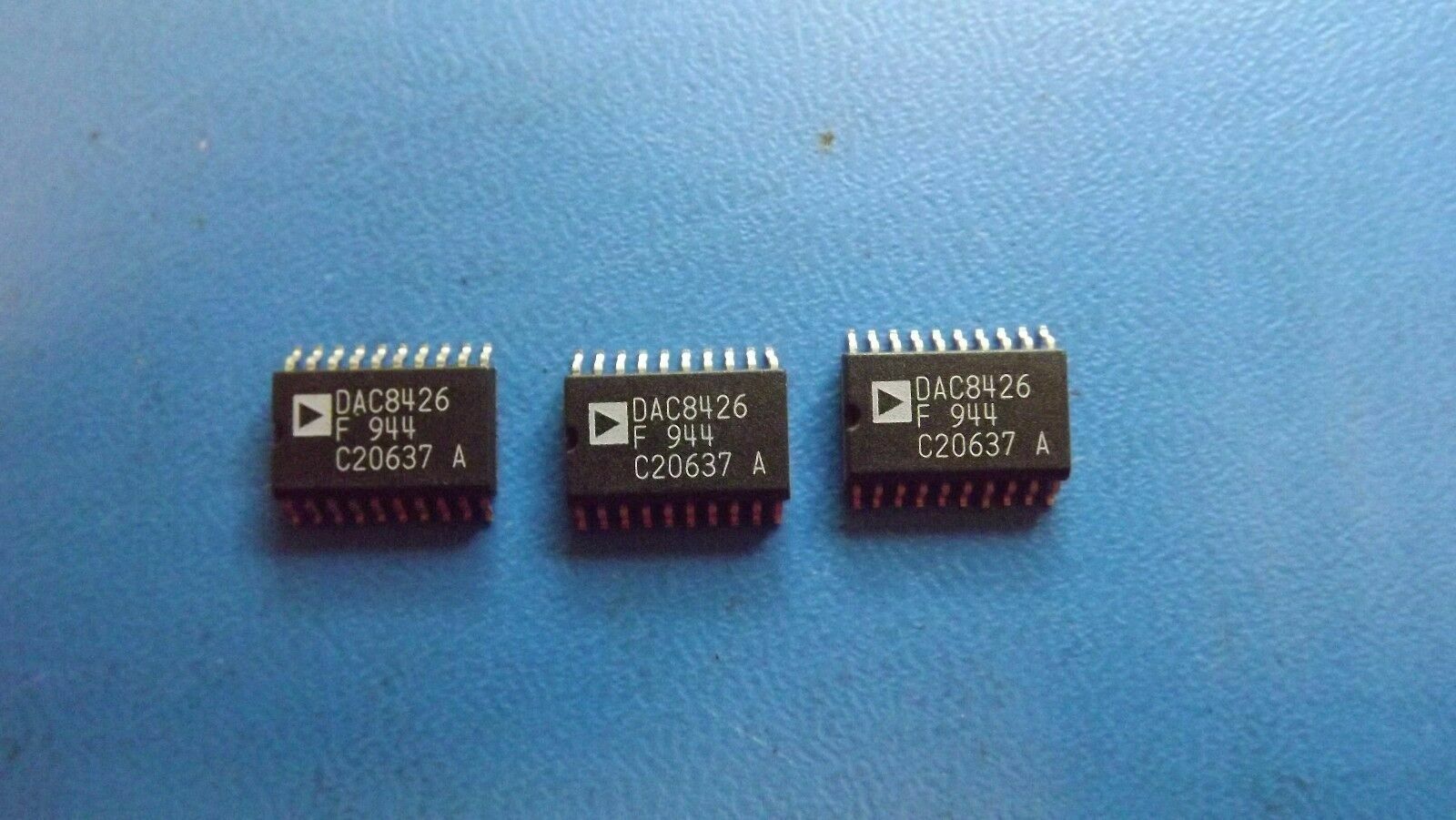

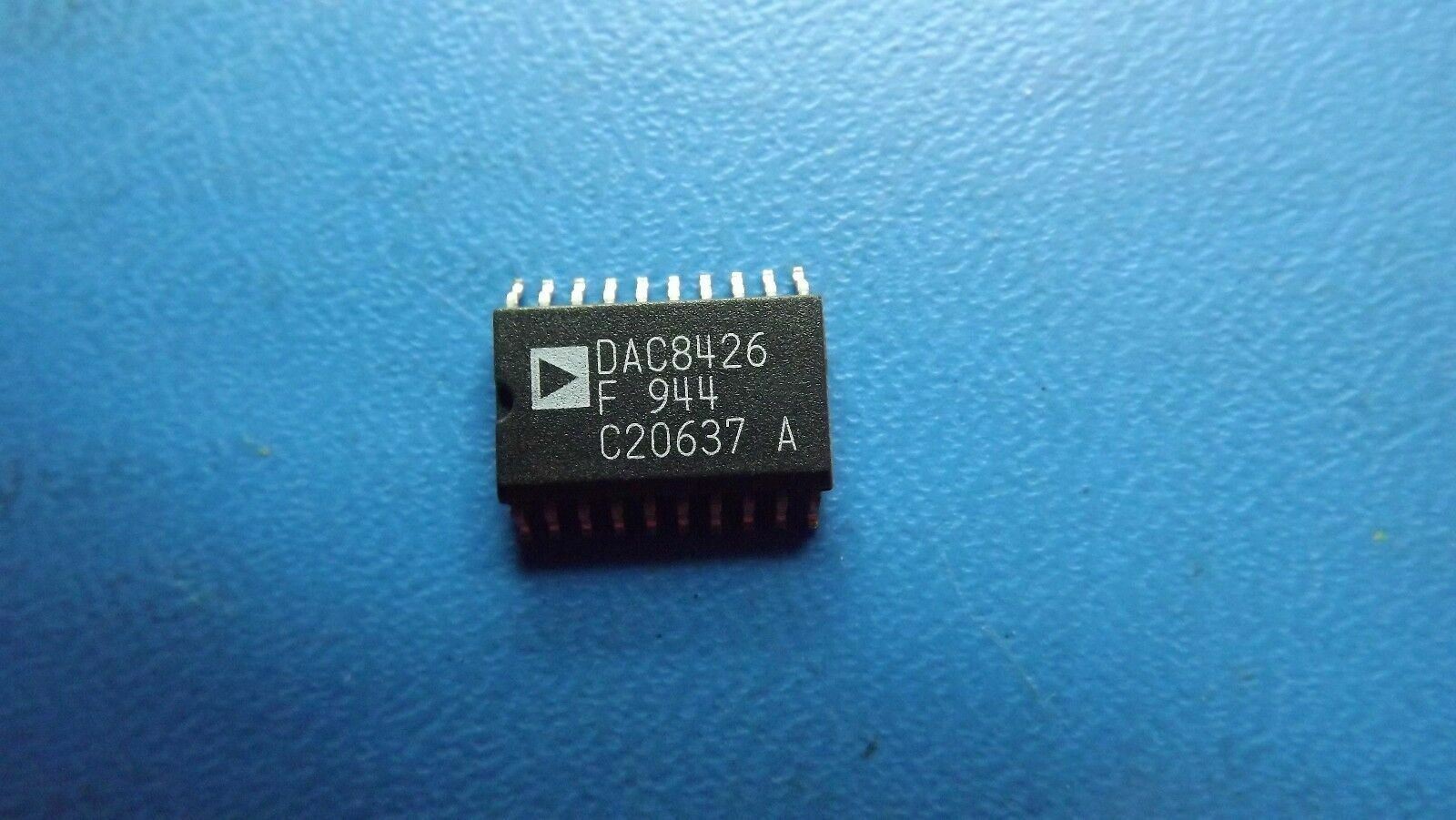

***WE CAN NOT GUARANTEE YOU WILL RECEIVE THE SAME AS PICTURED.
PART INFORMATION
DAC8426FS PART DETAILS & PARAMETRIC
| EU RoHS | Not Compliant |
| Maximum Operating Temperature (°C) | 85 |
| Output Type | Voltage |
| Number of DAC Channels | 4 |
| Converter Type | General Purpose |
| Architecture | R-2R |
| Resolution | 8bit |
| Maximum Settling Time (us) | 3(Typ) |
| Conversion Rate | 333ksps |
| Integral Nonlinearity Error | ±1LSB |
| Digital Interface Type | Parallel |
| Minimum Operating Temperature (°C) | -40 |
| Power Supply Type | Single|Dual |
| Minimum Single Supply Voltage (V) | 13.5 |
| Typical Single Supply Voltage (V) | 15 |
| Maximum Single Supply Voltage (V) | 16.5 |
| Typical Dual Supply Voltage (V) | -5/15 |
| Packaging | Tube |
| Mounting | Surface Mount |
| Package Height (mm) | 2.35(Max) |
| Package Length (mm) | 13(Max) |
| Package Width (mm) | 7.6(Max) |
| PCB | 20 |
| Standard Package Name | SOIC |
| Supplier Package | SOIC W |
| Pin Count | 20 |
| Lead Shape | Gull-wing |
