(1PC) ADT1-1WT MINI-CIRCUITS RF Transformer, 0.4MHz Min, 800MHz Max
Tax included.

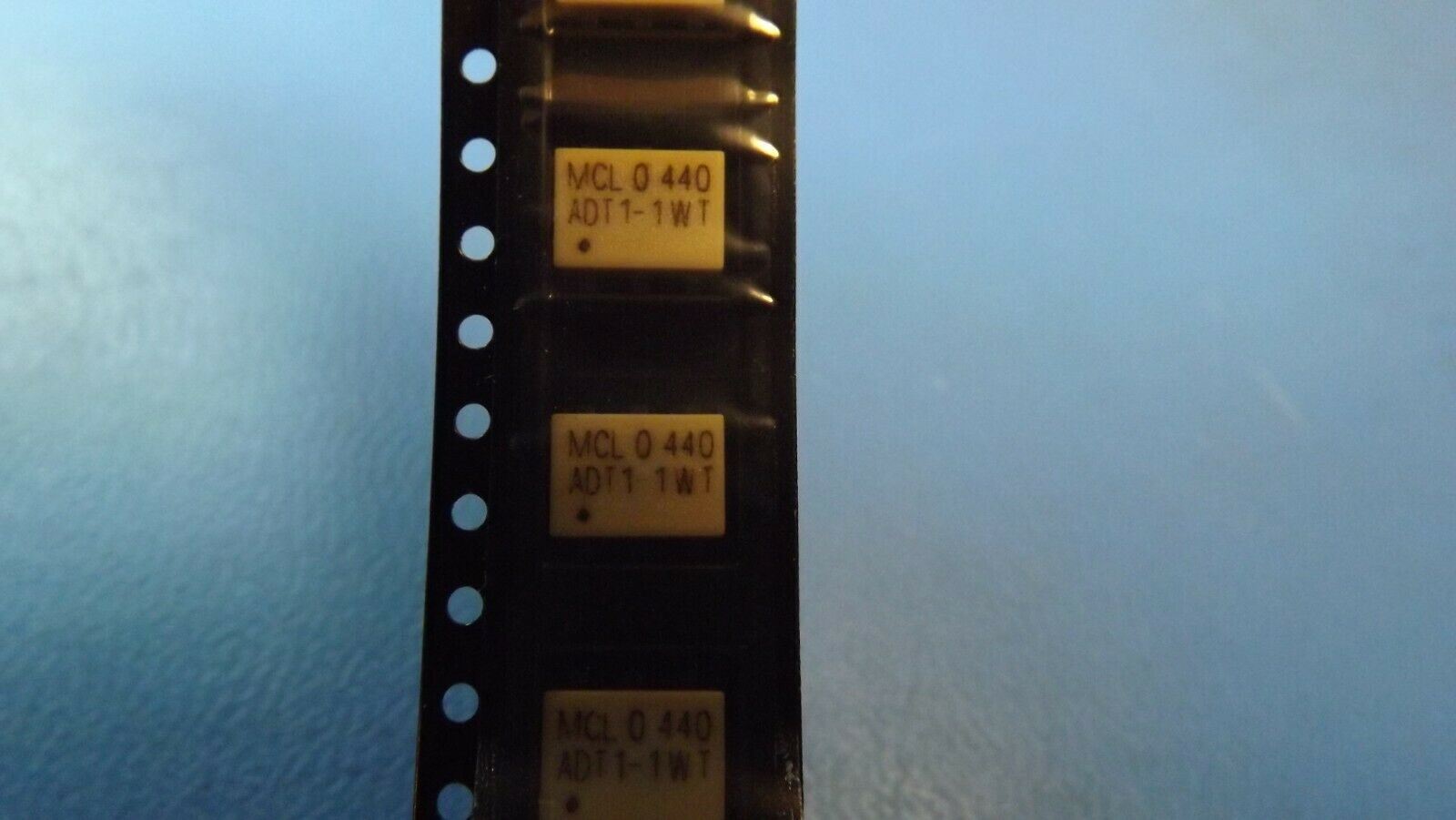

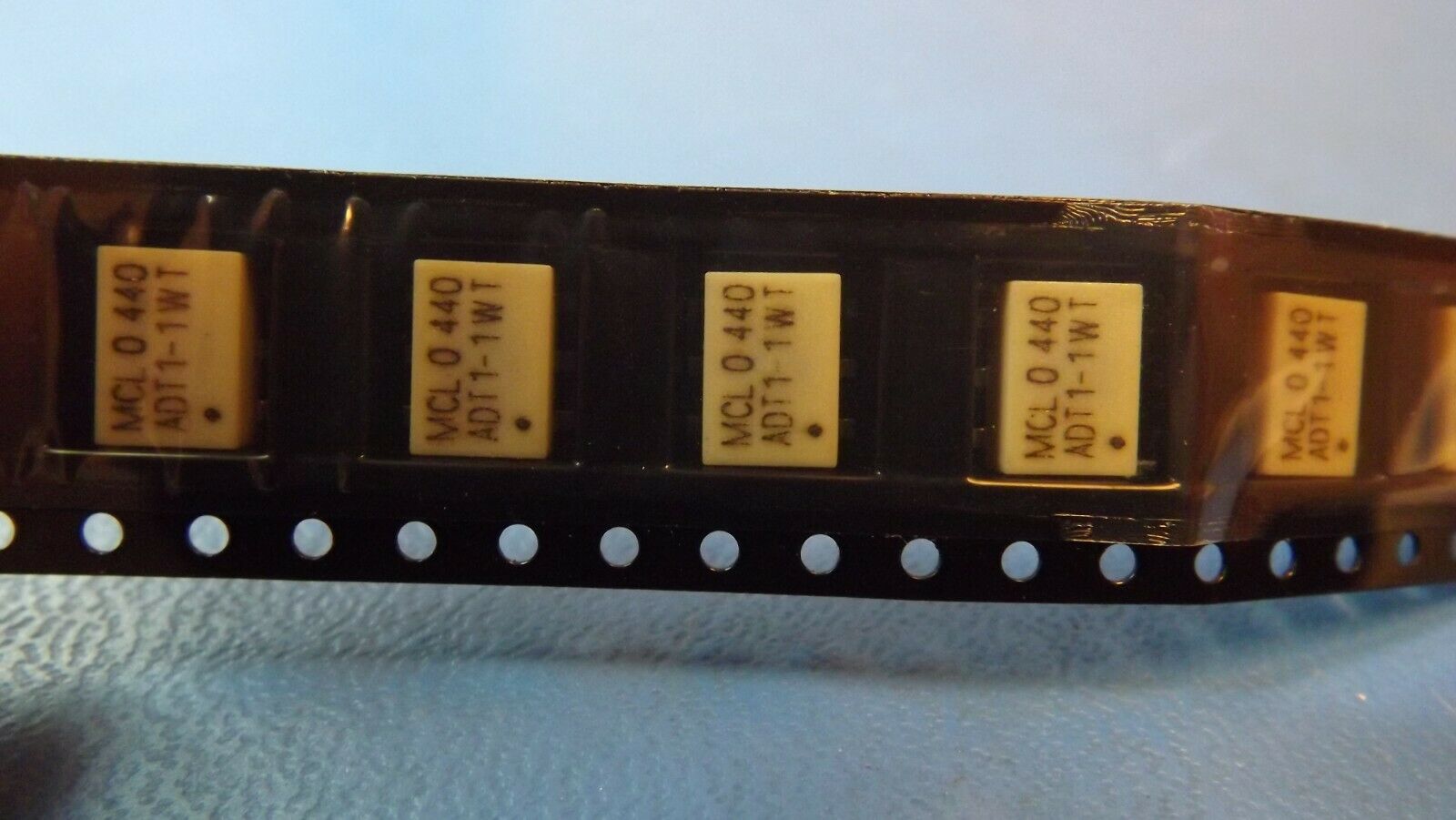

THIS LISTING IS FOR (1PC) OF ADT1-1WT BY MINI-CIRCUITS
SPECIFICATIONS
Status Active
Transformer Type RF TRANSFORMER
Application MATCHING
Cutoff Frequency-Min 0.4 MHz
Cutoff Frequency-Max 800.0 MHz
DC Unbalance Current-Max 30.0 mA
Insertion Loss 3.0 dB
JESD-609 Code e0
Mounting Feature SURFACE MOUNT
Number of Primary Winding 1.0
Number of Secondary Winding 1.0
Operating Frequency-Min 400.0 kHz
Operating Frequency-Max 800000.0 kHz
Operating Temperature-Min -20.0 Cel
Operating Temperature-Max 85.0 Cel
Output Current 1 0.03 A
Packing Method TAPE & REEL
Physical Dimension L7.87XB5.59XH2.84 (mm)
Power Rating 0.5 W
Sub Category Other Transformers
Terminal Finish Tin/Lead (Sn/Pb)
Turns Ratio (Np:Ns) 1:1
Height 2.84 mm
Length 7.87 mm
Width 5.59 mm
Additional Feature OHMS RATIO IS 1, HEIGHT DIM INCLUDES TERMINALS ALSO
