(1PC) ADS574AU 12 Bit Analog to Digital Converter Input 1 28-SOIC
Tax included.

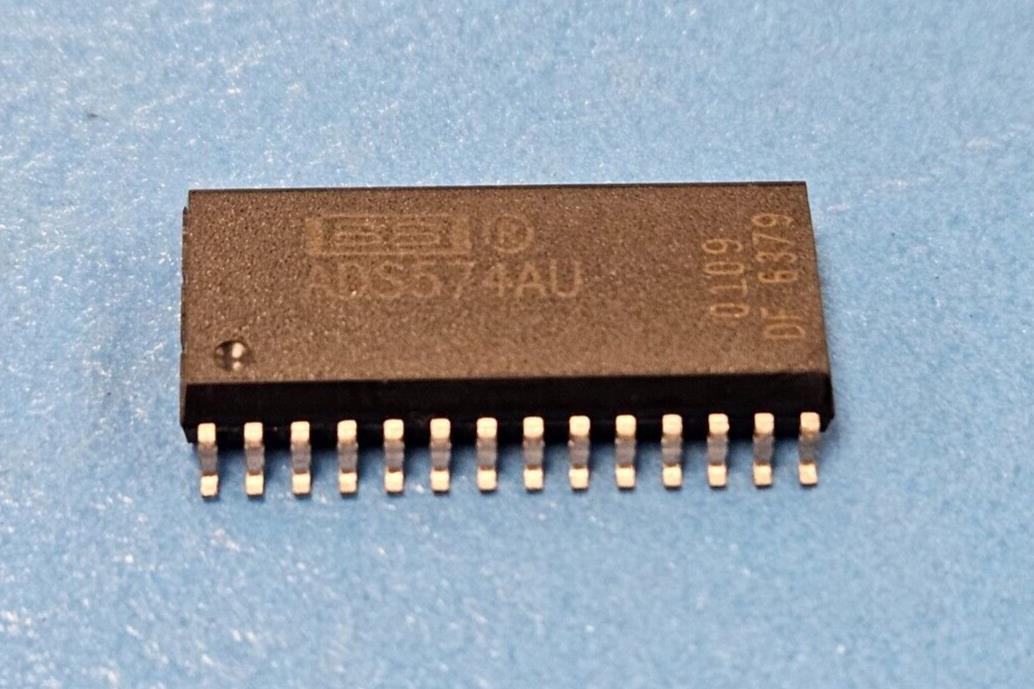

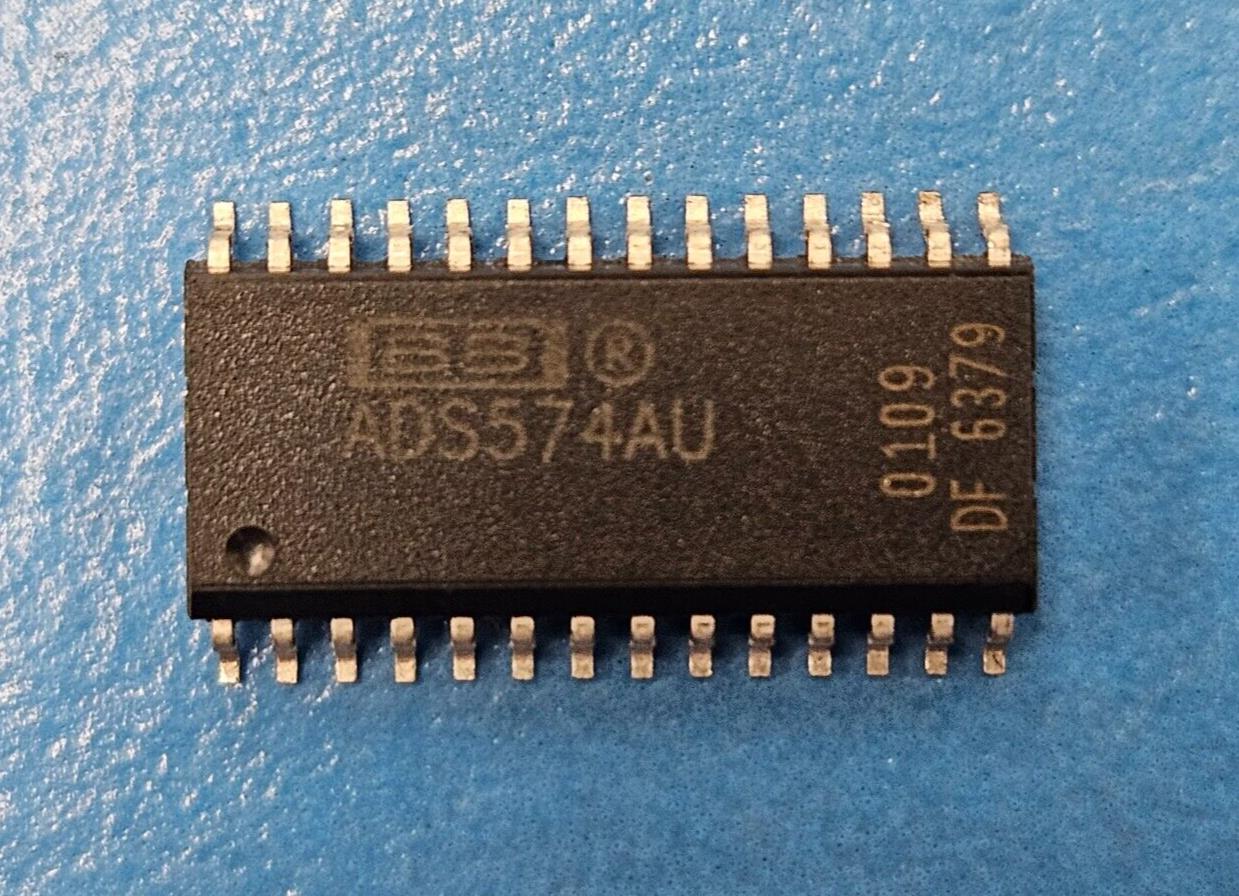

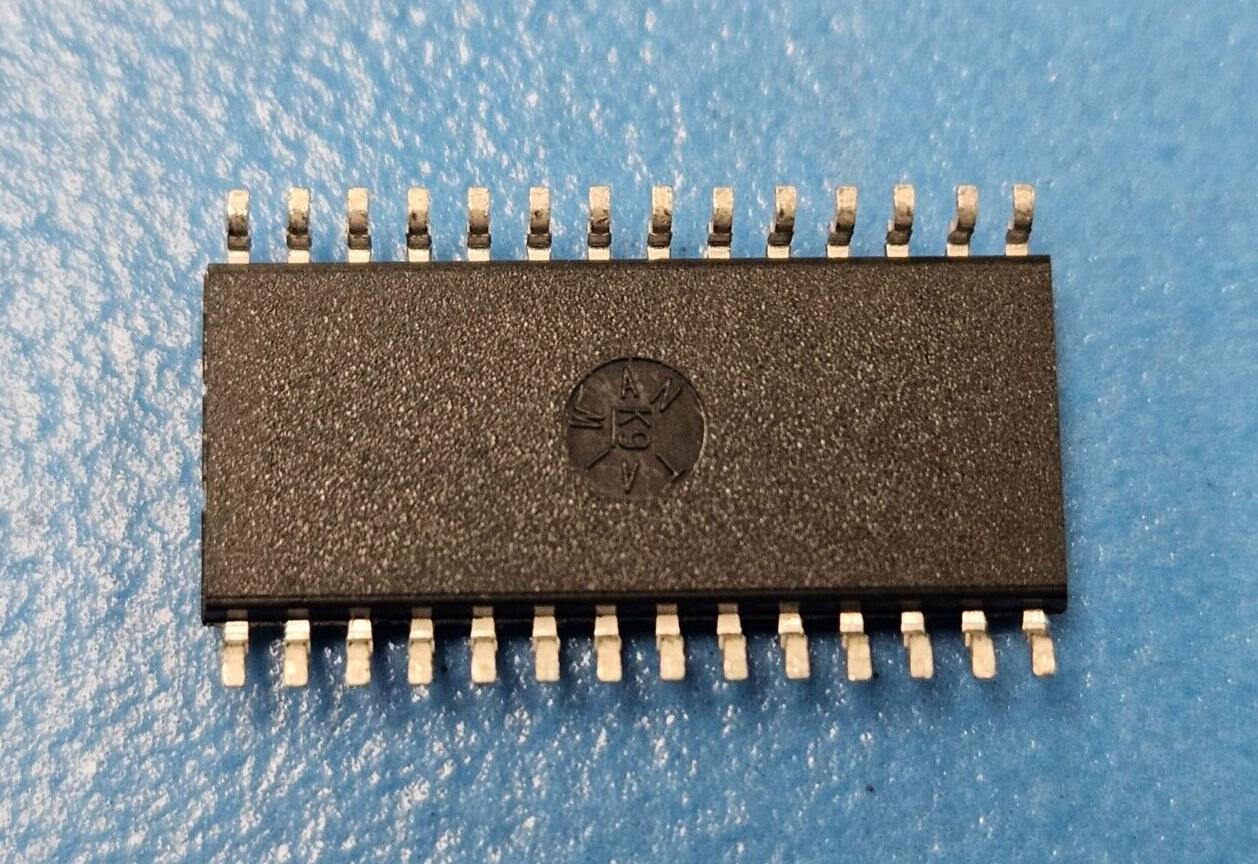

This listing is for (1PC) of ADS574AU by Burr Brown
Mfr Package Description SOIC-28
Status Discontinued
Converter Type ADC, SUCCESSIVE APPROXIMATION
Analog Input Voltage-Min -10.0 V
Analog Input Voltage-Max 10.0 V
Conversion Time-Max 25.0 µs
JESD-30 Code R-PDSO-G28
Linearity Error-Max (EL) 0.0244 %
Negative Supply Voltage-Nom -15.0 V
Number of Analog In Channels 1.0
Number of Bits 12
Number of Functions 1
Number of Terminals 28
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Bit Code BINARY, OFFSET BINARY
Output Format PARALLEL, WORD
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP28,.4
Package Shape RECTANGULAR
Package Style SMALL OUTLINE
Qualification Status Not Qualified
Sample-and-Hold/Track-and-Hold SAMPLE
Sample Rate 0.04 MHz
Seated Height-Max 2.65 mm
Sub Category Analog to Digital Converters
Supply Voltage-Nom 5.0 V
Surface Mount YES
Technology CMOS
Temperature Grade COMMERCIAL
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Length 17.9 mm
Width 7.5 mm
