(1PC) ADG444BN SPST, 4 Func, 1 Channel, CMOS, PDIP16
Tax included.

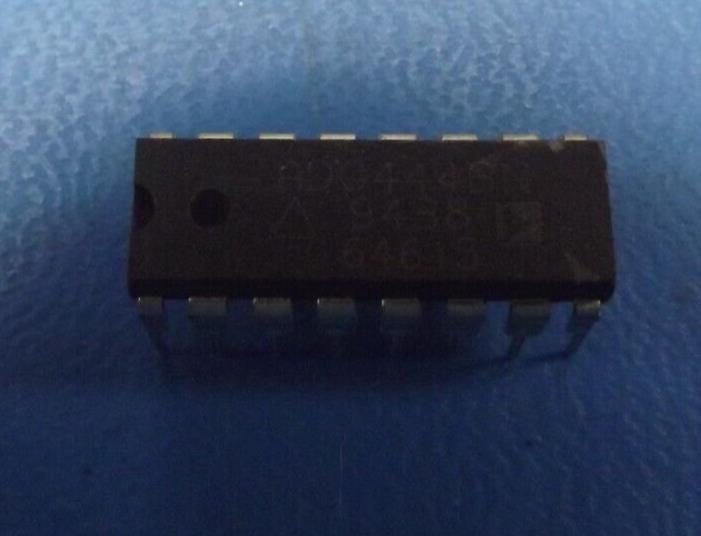

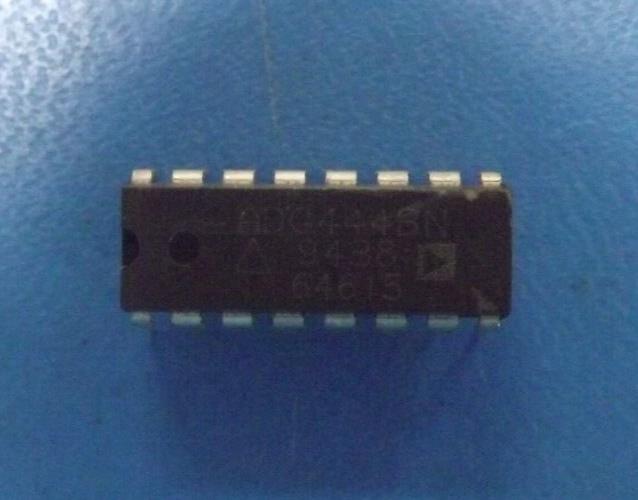

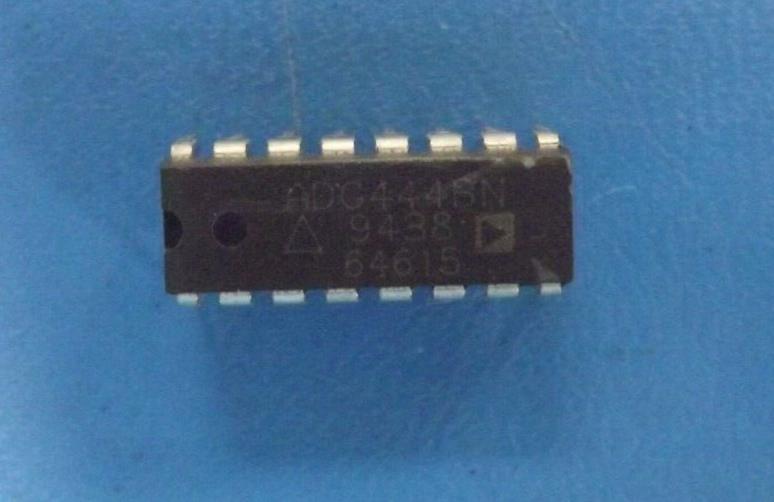

THIS LISTING IS FOR (1PC) OF ADG444BN BY ANALOG DEVICES
Mfr Package Description PLASTIC, MO-095AC, DIP-16
Status Discontinued
Analog IC - Other Type SPST
JESD-30 Code R-PDIP-T16
JESD-609 Code e0
Neg Supply Voltage-Nom (Vsup) -15.0 V
Neg Supply Voltage-Min (Vsup) -13.5 V
Neg Supply Voltage-Max (Vsup) -16.5 V
Number of Channels 1
Number of Functions 4
Number of Terminals 16
Off-state Isolation-Nom 60.0 dB
On-state Resistance Match-Nom 1.0 ohm
On-state Resistance-Max (Ron) 70.0 ohm
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 4.57 mm
Sub Category Multiplexer or Switches
Supply Voltage-Nom (Vsup) 15.0 V
Supply Voltage-Min (Vsup) 13.5 V
Supply Voltage-Max (Vsup) 16.5 V
Surface Mount NO
Switch-off Time-Max 60.0 ns
Switch-on Time-Max 110.0 ns
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 19.43 mm
Width 7.62 mm
Additional Feature CAN ALSO OPERATE WITH 12V SUPPLY
