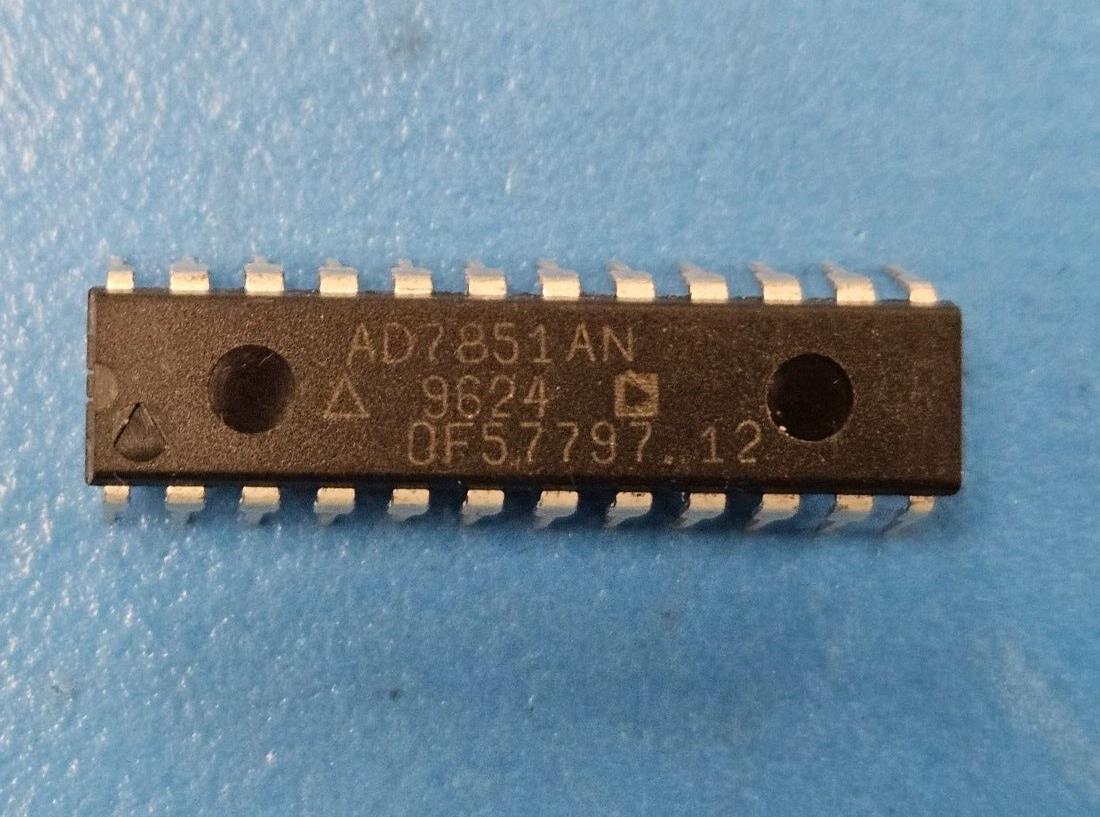

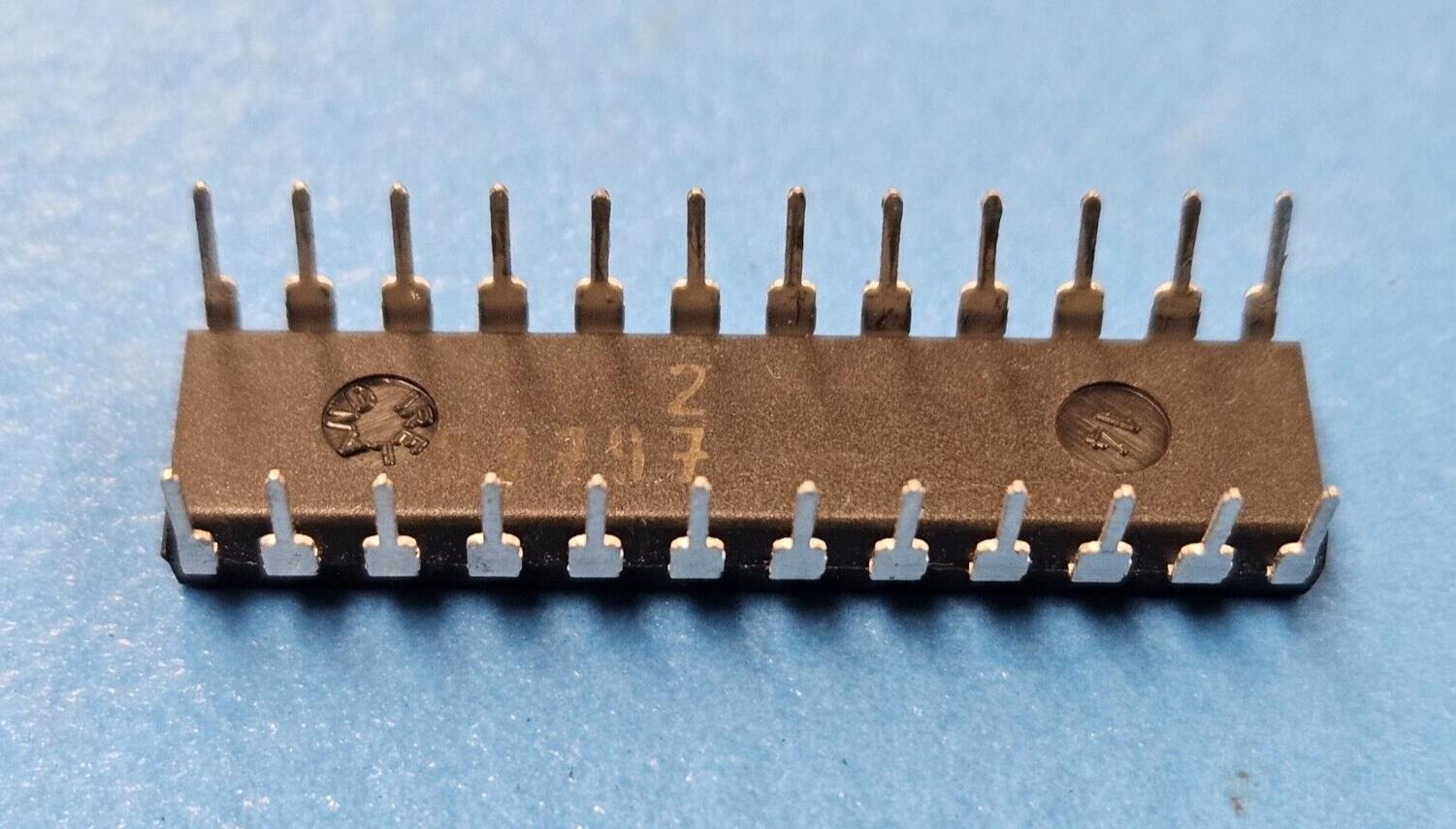

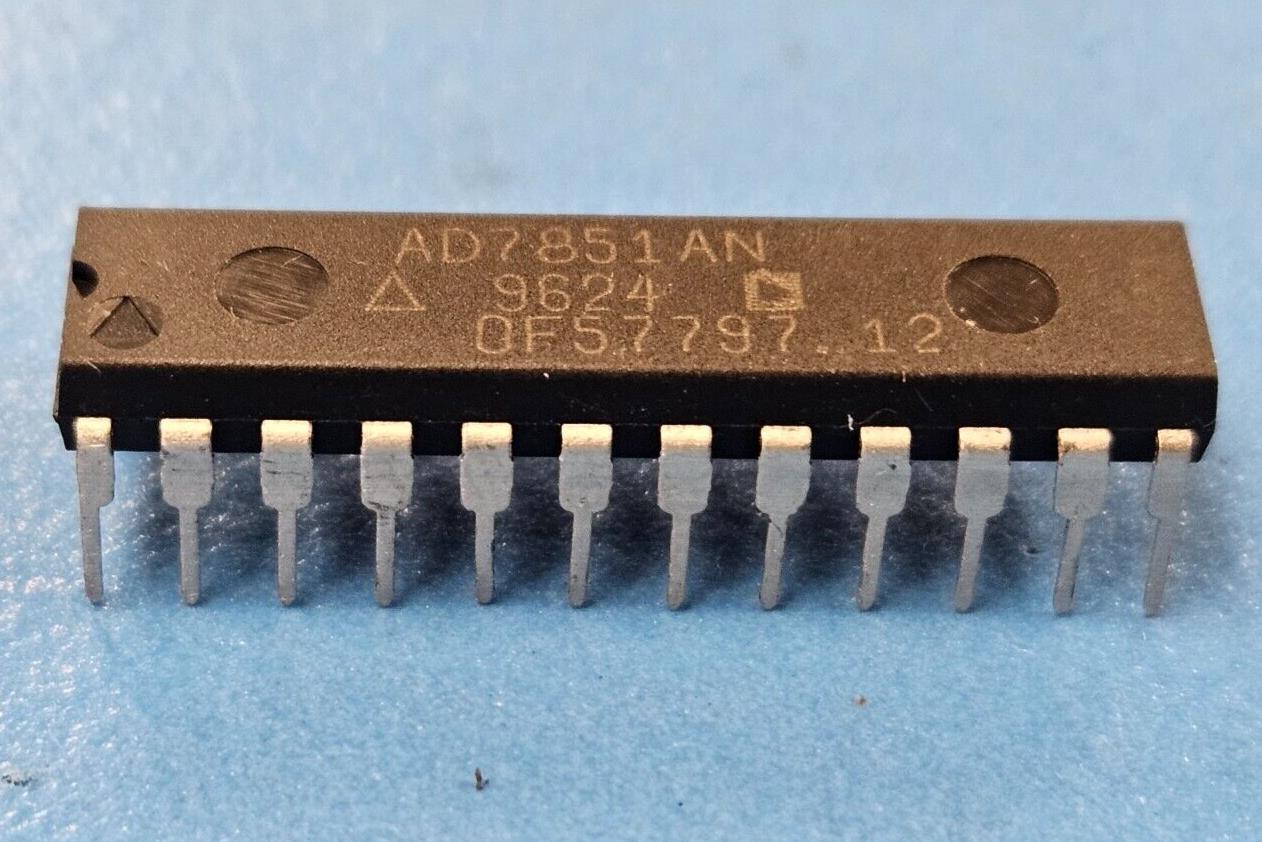

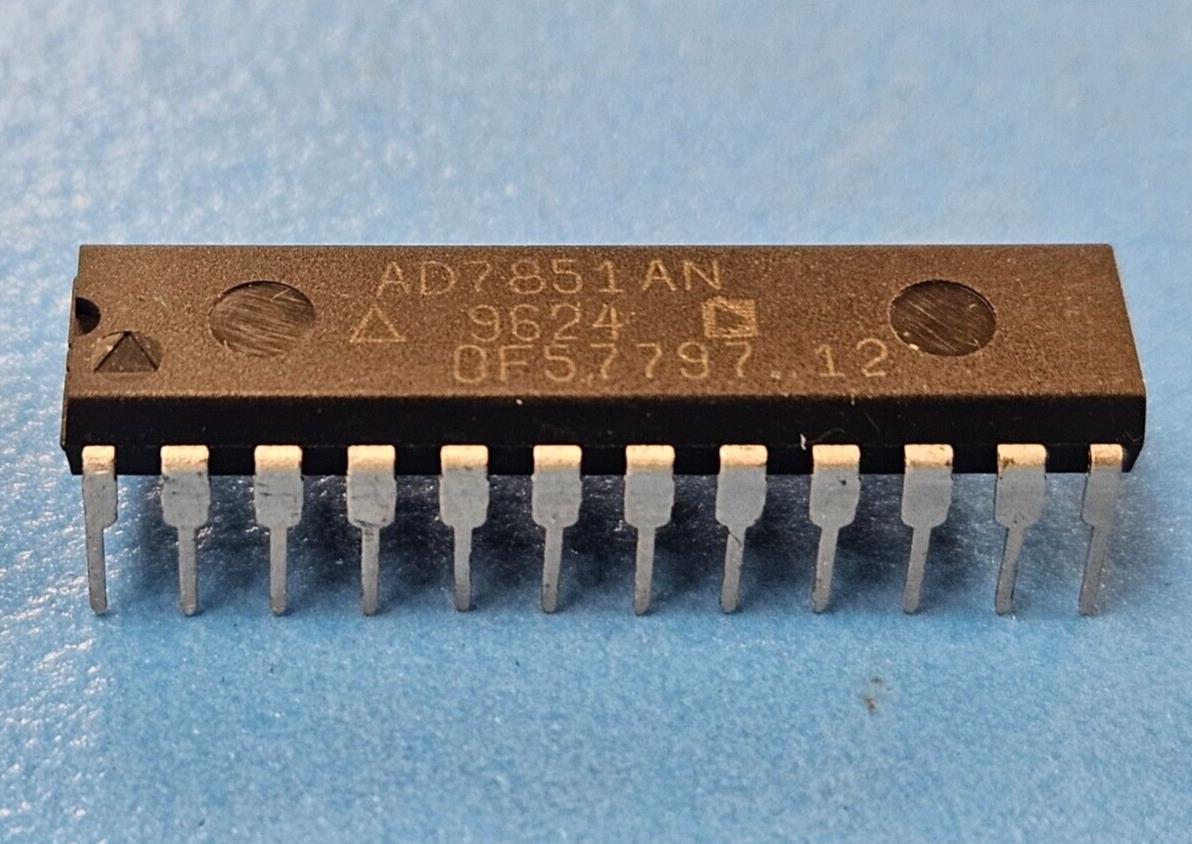

(1PC) AD7851AN ADC, 14-Bit, 1 Func, 1 Channel, Serial Access, CMOS, PDIP24
Tax included.
This listing is for (1PC) of AD7851AN by Analog Devices
Mfr Package Description 0.300 INCH, PLASTIC, MO-095AG, DIP-24
Status Discontinued
Converter Type ADC, SUCCESSIVE APPROXIMATION
Analog Input Voltage-Min 0.0 V
Analog Input Voltage-Max 5.25 V
Conversion Time-Max 2.78 µs
JESD-30 Code R-PDIP-T24
JESD-609 Code e0
Linearity Error-Max (EL) 0.0122 %
Number of Analog In Channels 1.0
Number of Bits 14
Number of Functions 1
Number of Terminals 24
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Output Bit Code BINARY, 2'S COMPLEMENT BINARY
Output Format SERIAL
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP24,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Sample-and-Hold/Track-and-Hold TRACK
Sample Rate 0.333 MHz
Seated Height-Max 4.57 mm
Sub Category Analog to Digital Converters
Supply Voltage-Nom 5.0 V
Surface Mount NO
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 29.59 mm
Width 7.62 mm
