(1PC) AD7714AN-3 Single ADC Delta-Sigma 1ksps 24-bit Serial 24-Pin PDIP
Tax included.

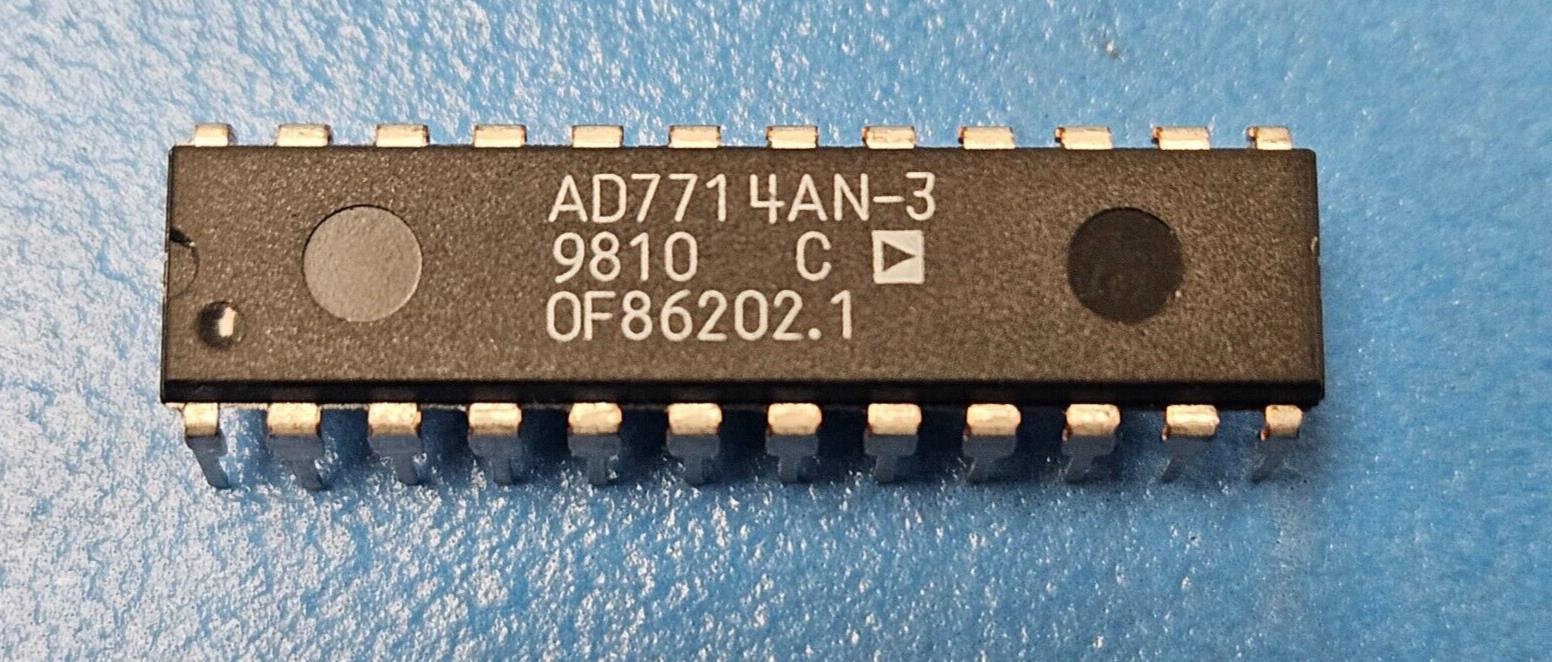

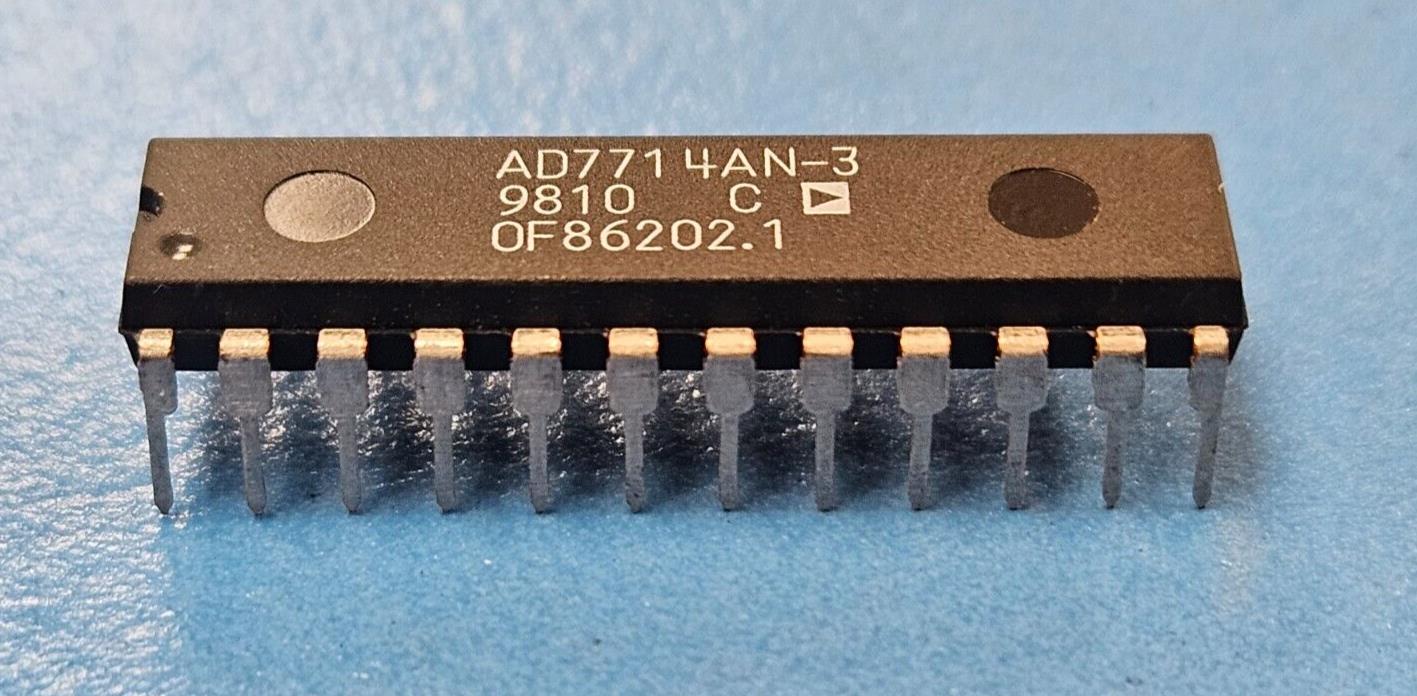

This listing is for (1PC) of AD7714AN-3 by Analog Devices
Mfr Package Description 0.300 INCH, PLASTIC, DIP-24
Status Discontinued
Converter Type ADC, DELTA-SIGMA
Analog Input Voltage-Min -1.25 V
Analog Input Voltage-Max 1.25 V
JESD-30 Code R-PDIP-T24
JESD-609 Code e0
Linearity Error-Max (EL) 0.0015 %
Number of Analog In Channels 5.0
Number of Bits 24
Number of Functions 1
Number of Terminals 24
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Output Bit Code BINARY, OFFSET BINARY
Output Format SERIAL
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP24,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Sub Category Other Converters
Supply Voltage-Nom 3.0 V
Surface Mount NO
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 31.165 mm
Width 7.62 mm
