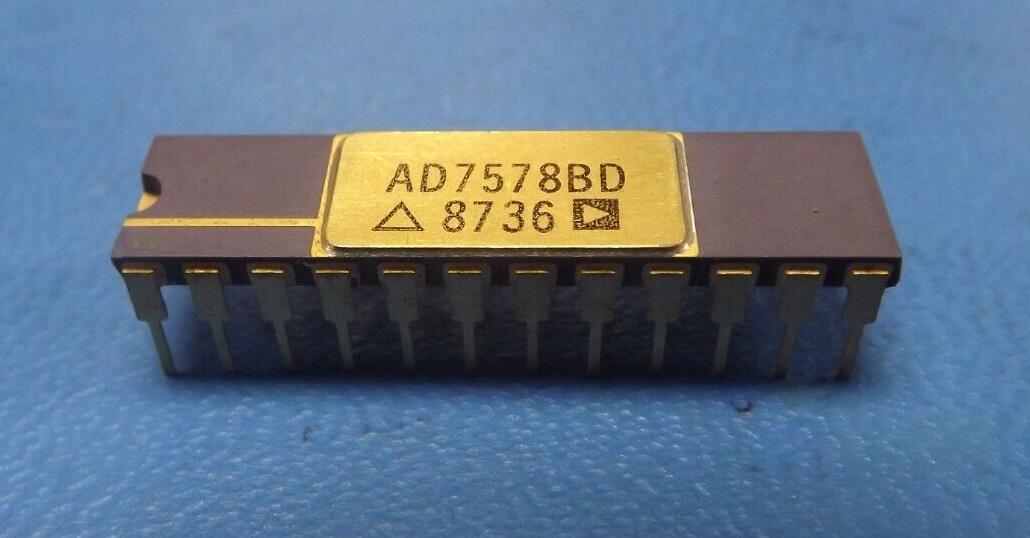

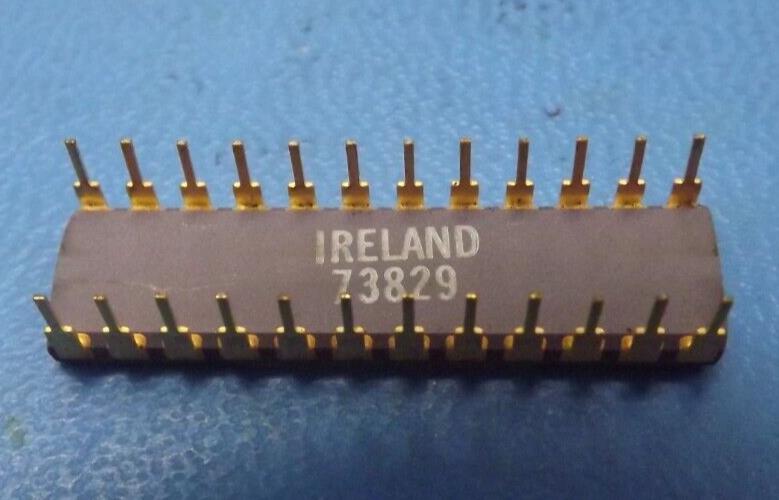

(1PC) AD7578BD ADC, 12-Bit, 1 Func, 1 Channel, CMOS, 24-DIP
Tax included.
THIS LISTING IS FOR (1PC) OF AD7578BD BY ANALOG DEVICES
Mfr Package Description 0.300 INCH, SIDE BRAZED, CERAMIC, DIP-24
Status Discontinued
Converter Type ADC, SUCCESSIVE APPROXIMATION
Analog Input Voltage-Min -0.3 V
Analog Input Voltage-Max 17.3 V
Conversion Time-Max 150.0 µs
JESD-30 Code R-CDIP-T24
JESD-609 Code e0
Negative Supply Voltage-Nom -5.0 V
Number of Analog In Channels 1.0
Number of Bits 12
Number of Functions 1
Number of Terminals 24
Operating Temperature-Min -25.0 Cel
Operating Temperature-Max 85.0 Cel
Output Bit Code BINARY
Output Format PARALLEL, 8 BITS
Package Body Material CERAMIC, METAL-SEALED COFIRED
Package Code DIP
Package Equivalence Code DIP24,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Sub Category Analog to Digital Converters
Supply Current-Max 7.5 mA
Supply Voltage-Nom 15.0 V
Surface Mount NO
Technology CMOS
Temperature Grade OTHER
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Width 7.62 mm
