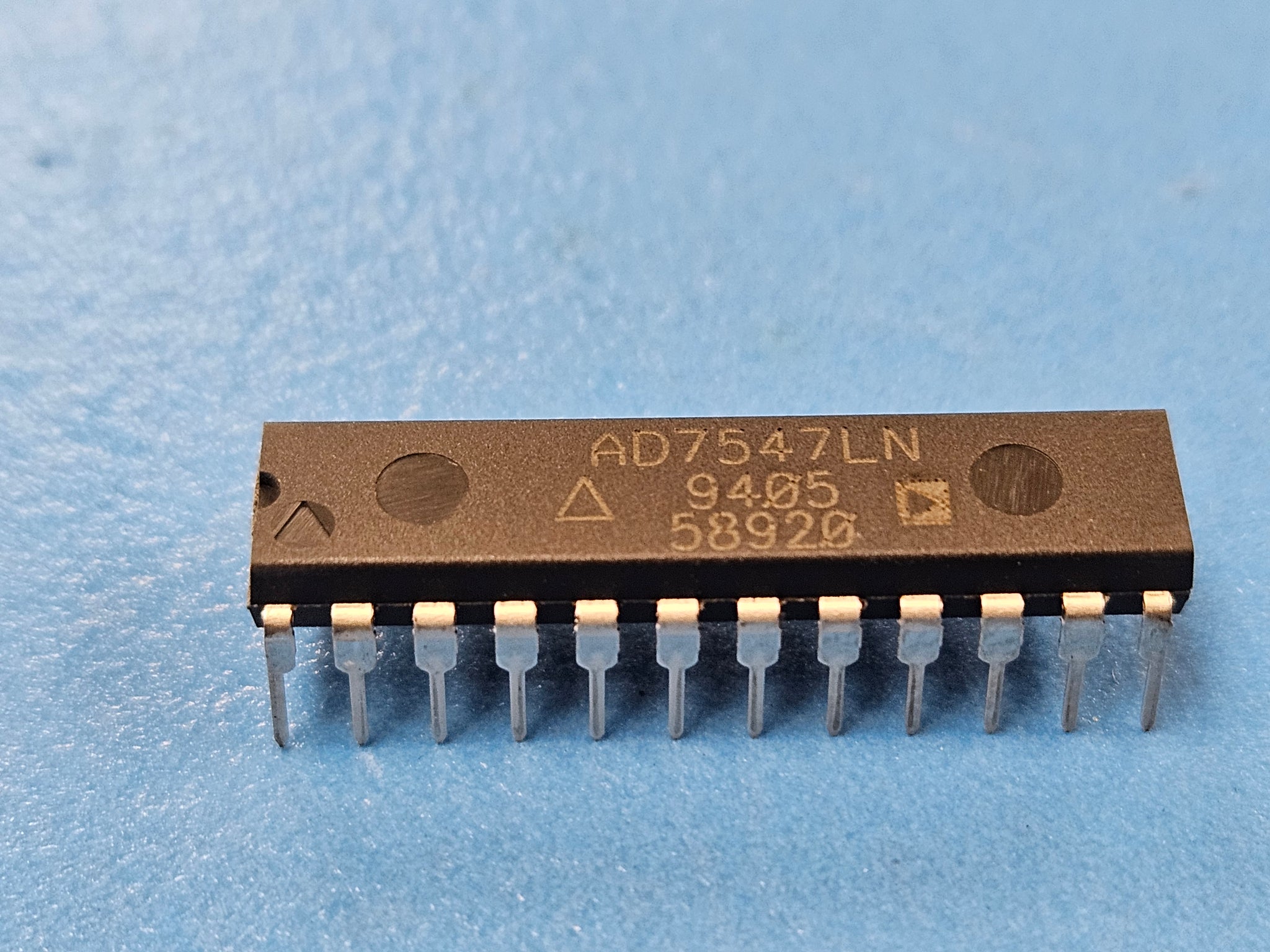

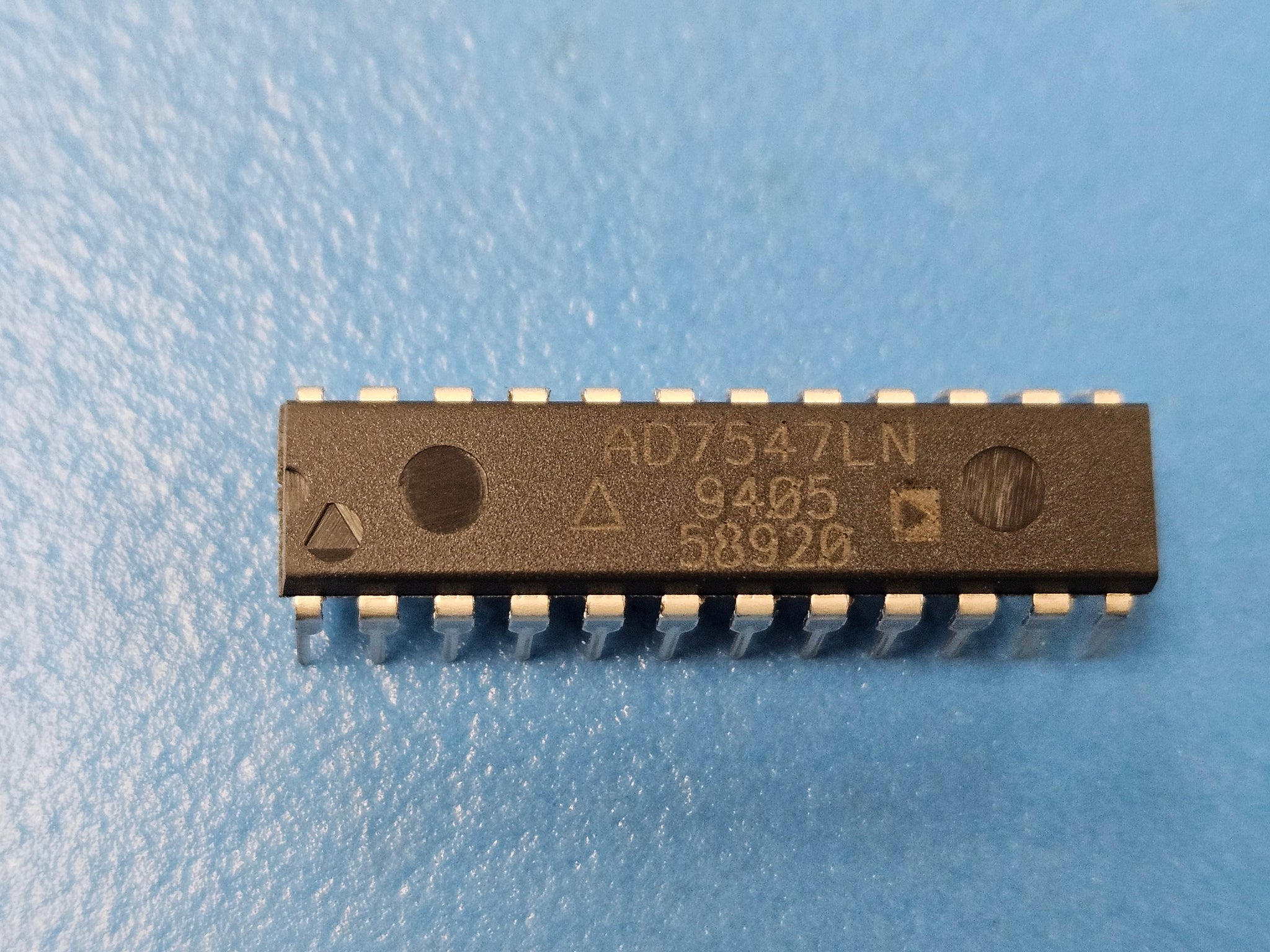

(1PC) AD7547LN 12 Bit Digital to Analog Converter 2 24-PDIP
Tax included.
THIS LISTING IS FOR (1PC) OF AD7547LN BY ANALOG DEVICES
Mfr Package Description PLASTIC, DIP-24
Status Discontinued
Converter Type D/A CONVERTER
Input Bit Code BINARY
Input Format PARALLEL, WORD
JESD-30 Code R-PDIP-T24
JESD-609 Code e0
Linearity Error-Max (EL) 0.0122 %
Number of Bits 12
Number of Functions 2
Number of Terminals 24
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP24,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.33 mm
Settling Time-Max 2.0 µs
Settling Time-Nom (tstl) 0.8 µs
Sub Category Other Converters
Supply Current-Max 2.0 mA
Supply Voltage-Nom 12.0 V
Surface Mount NO
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 31.165 mm
Width 7.62 mm
