(1PC) AD707AQ OP Amp Single GP ±22V 8-Pin CDIP
Tax included.

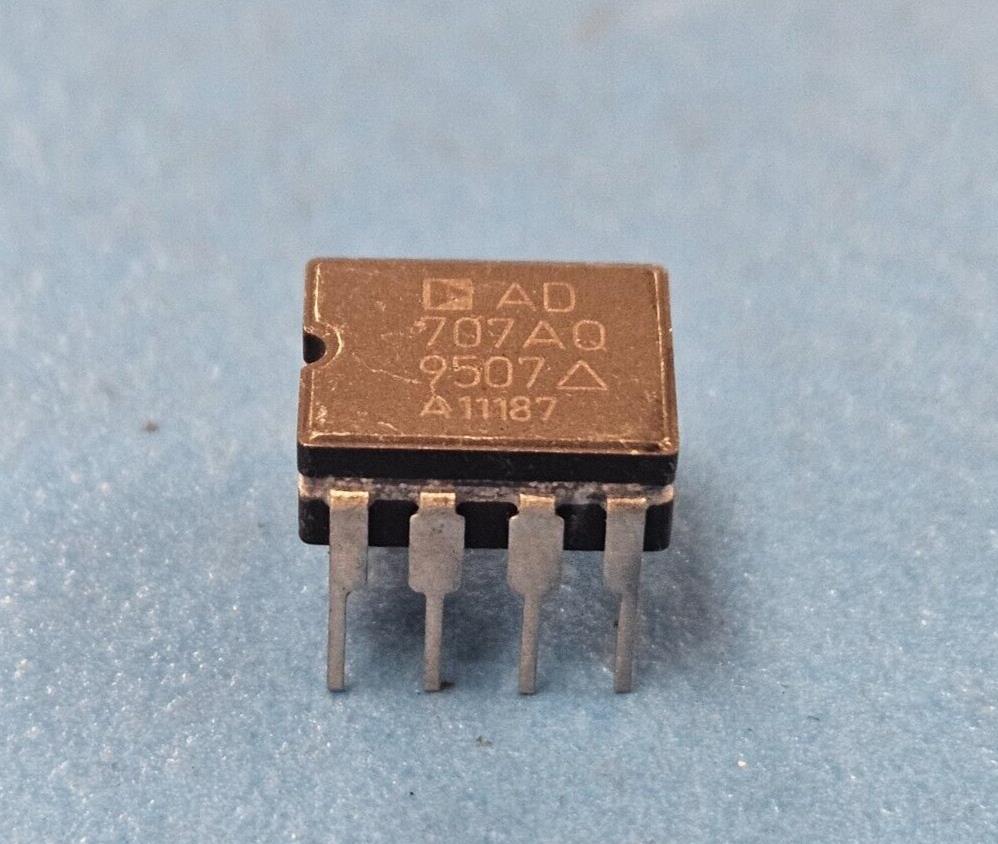

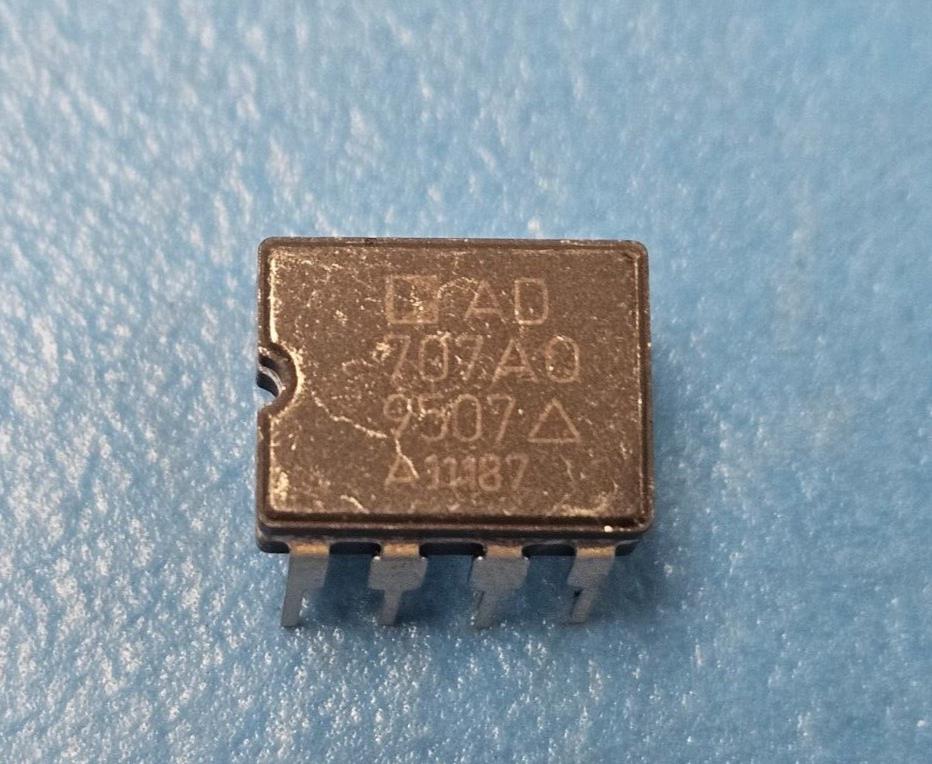

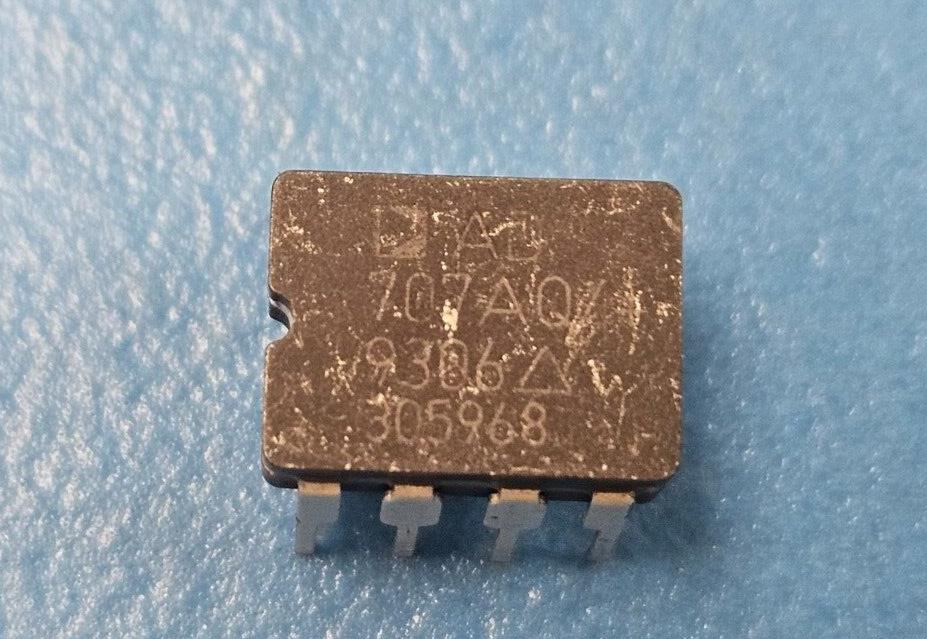

This listing is for (1PC) of AD707AQ by Analog Devices
Mfr Package Description HERMETIC SEALED, CERAMIC, DIP-8
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 0.004 µA
Bias Current-Max (IIB) @25C 0.0025 µA
Common-mode Reject Ratio-Nom 140.0 dB
Common-mode Reject Ratio-Min 120.0 dB
Frequency Compensation YES
Input Offset Voltage-Max 100.0 µV
JESD-30 Code R-GDIP-T8
JESD-609 Code e0
Low-Offset YES
Neg Supply Voltage Limit-Max -22.0 V
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Functions 1
Number of Terminals 8
Operating Temperature-Min -40.0 Cel
Operating Temperature-Max 85.0 Cel
Package Body Material CERAMIC, GLASS-SEALED
Package Code DIP
Package Equivalence Code DIP8,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Slew Rate-Nom 0.3 V/us
Slew Rate-Min 0.15 V/us
Sub Category Operational Amplifier
Supply Current-Max 3.0 mA
Supply Voltage Limit-Max 22.0 V
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Unity Gain BW-Nom 900.0 kHz
Voltage Gain-Min 3000000.0
Width 7.62 mm
