(1PC) AD573JD ANALOG DEVICES ADC Single SAR 10-bit Parallel 20-Pin SBCDIP
Tax included.

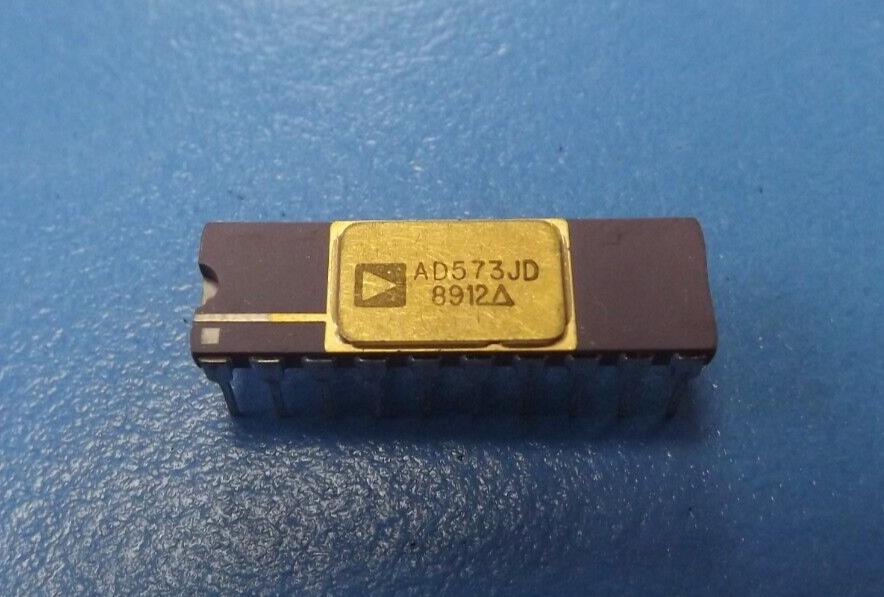

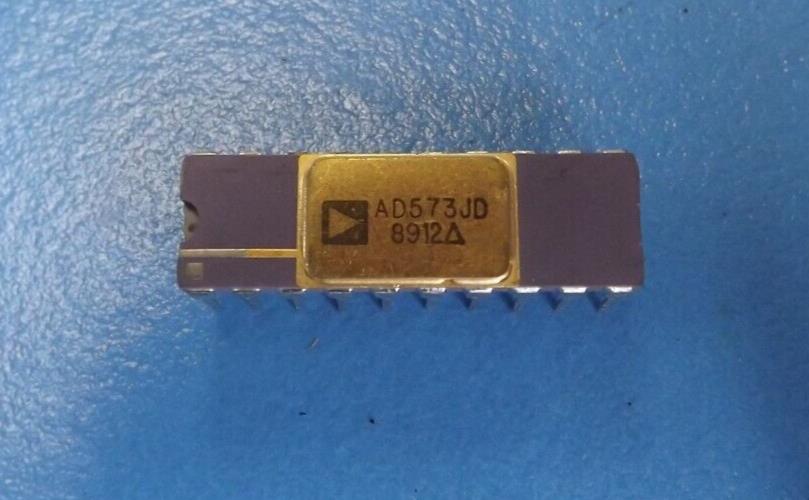

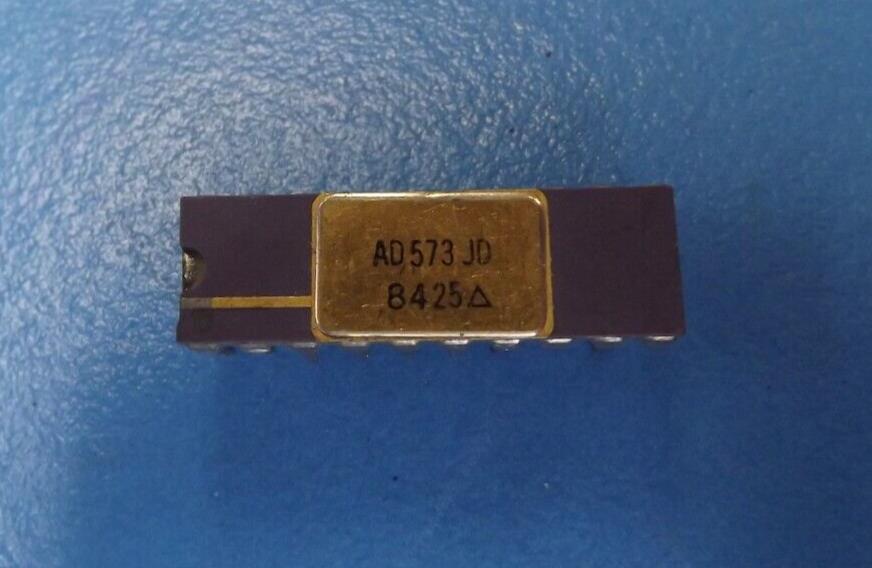

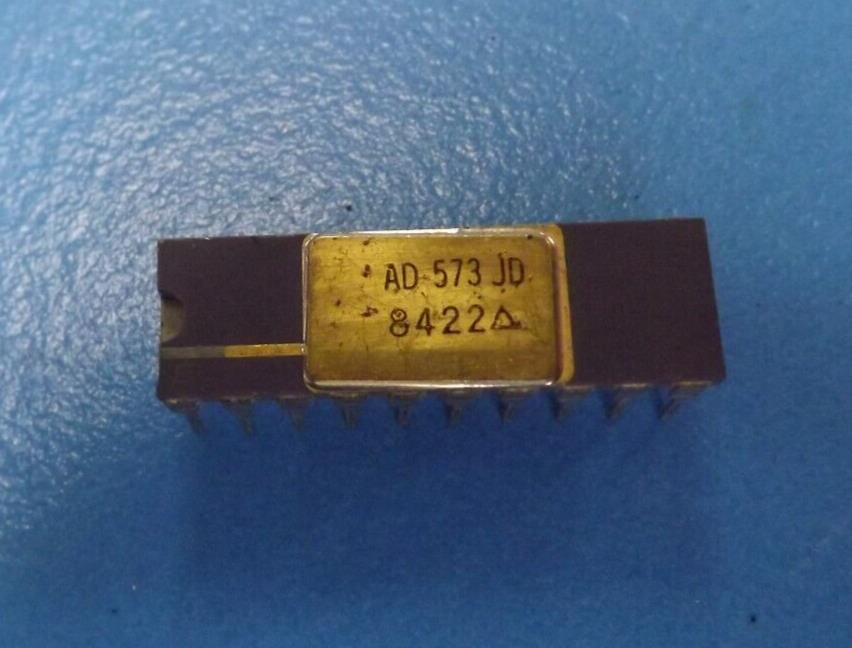

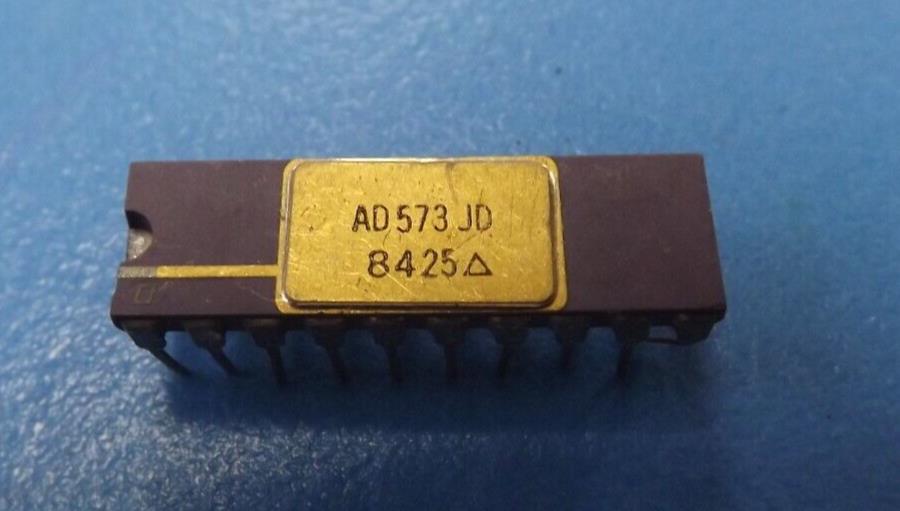

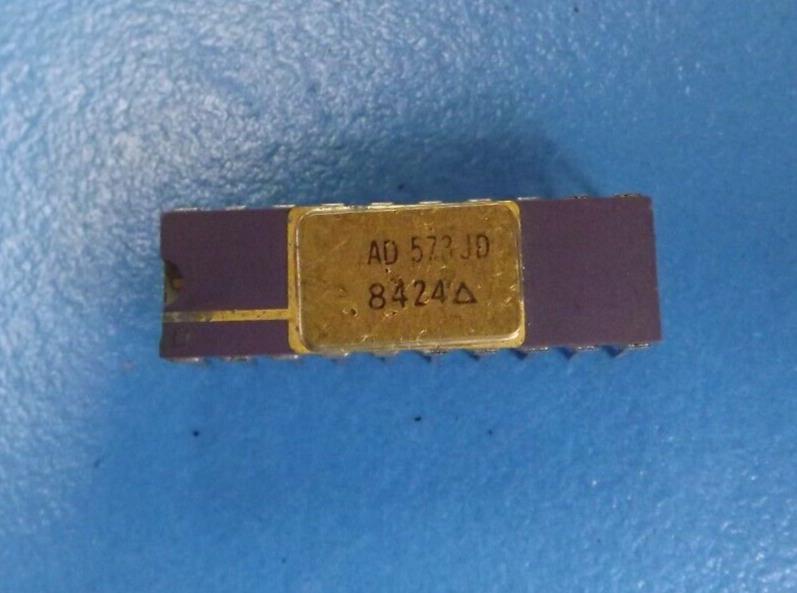

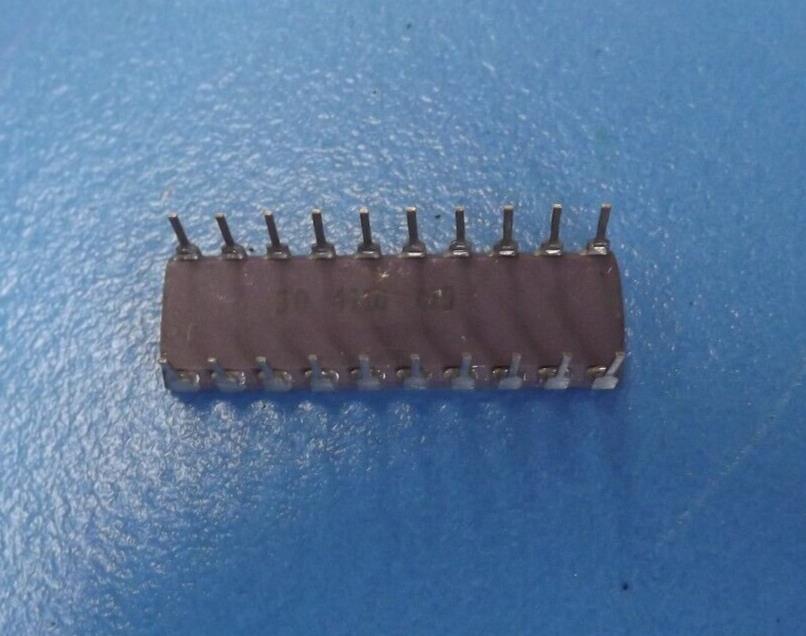

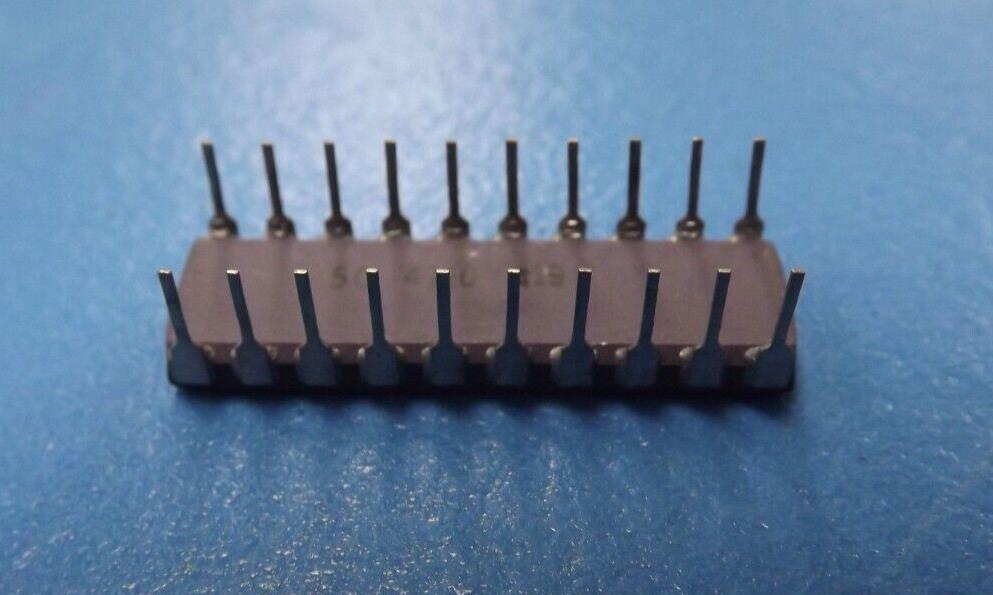

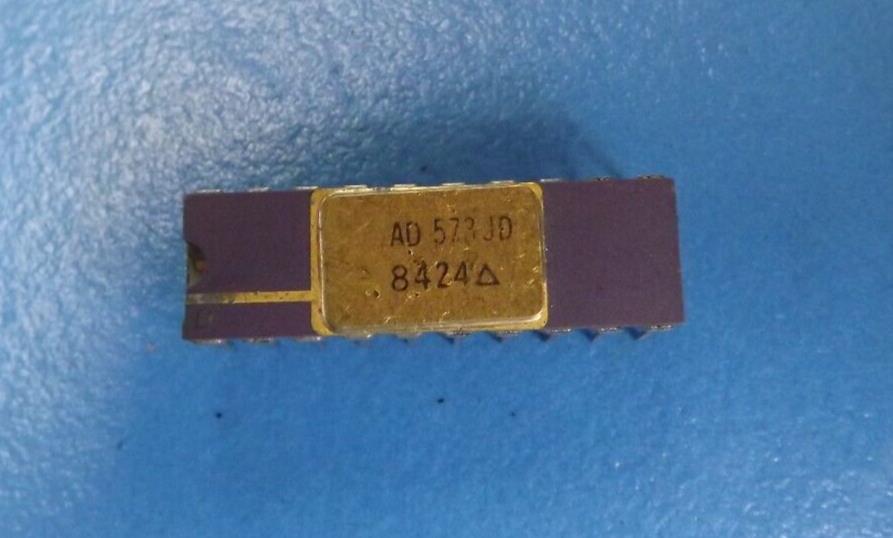

THIS LISTING IS FOR (1PC) OF AD573JD BY ANALOG DEVICES
Mfr Package Description DIP-20
Status Discontinued
Converter Type ADC, SUCCESSIVE APPROXIMATION
Analog Input Voltage-Min -5.0 V
Analog Input Voltage-Max 5.0 V
Conversion Time-Max 30.0 µs
JESD-30 Code R-CDIP-T20
JESD-609 Code e0
Linearity Error-Max (EL) 0.0977 %
Negative Supply Voltage-Nom -15.0 V
Number of Analog In Channels 1.0
Number of Bits 10
Number of Functions 1
Number of Terminals 20
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Bit Code BINARY, OFFSET BINARY
Output Format PARALLEL, WORD
Package Body Material CERAMIC, METAL-SEALED COFIRED
Package Code DIP
Package Equivalence Code DIP20,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Sample-and-Hold/Track-and-Hold SAMPLE
Sample Rate 0.05 MHz
Seated Height-Max 5.08 mm
Sub Category Analog to Digital Converters
Supply Voltage-Nom 5.0 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 25.4 mm
Width 7.62 mm
