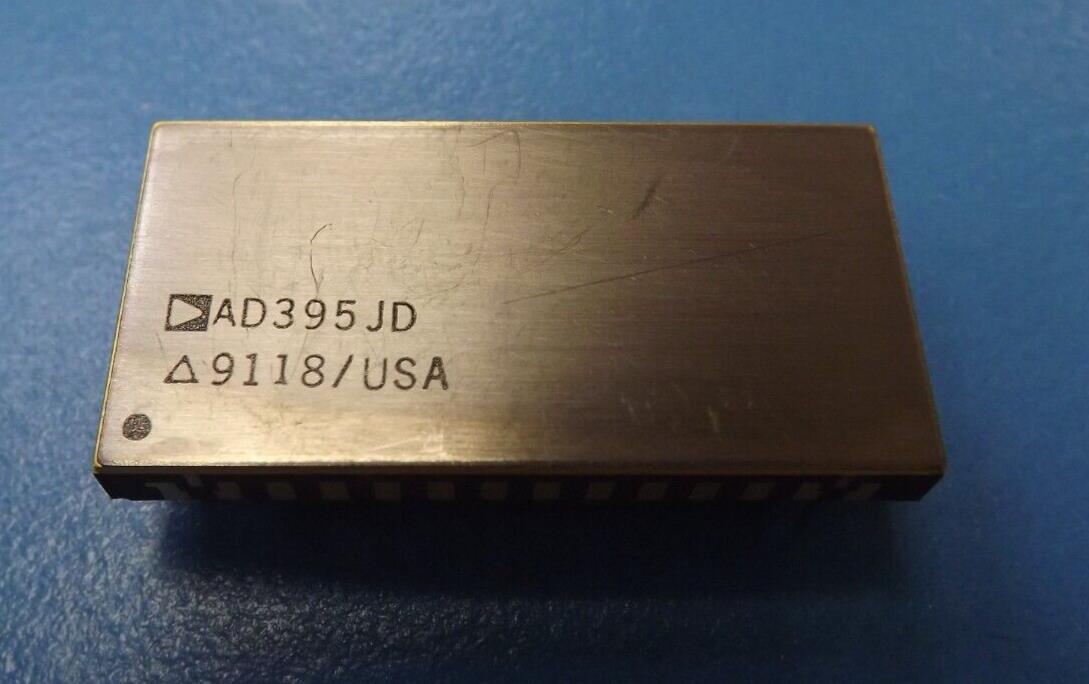

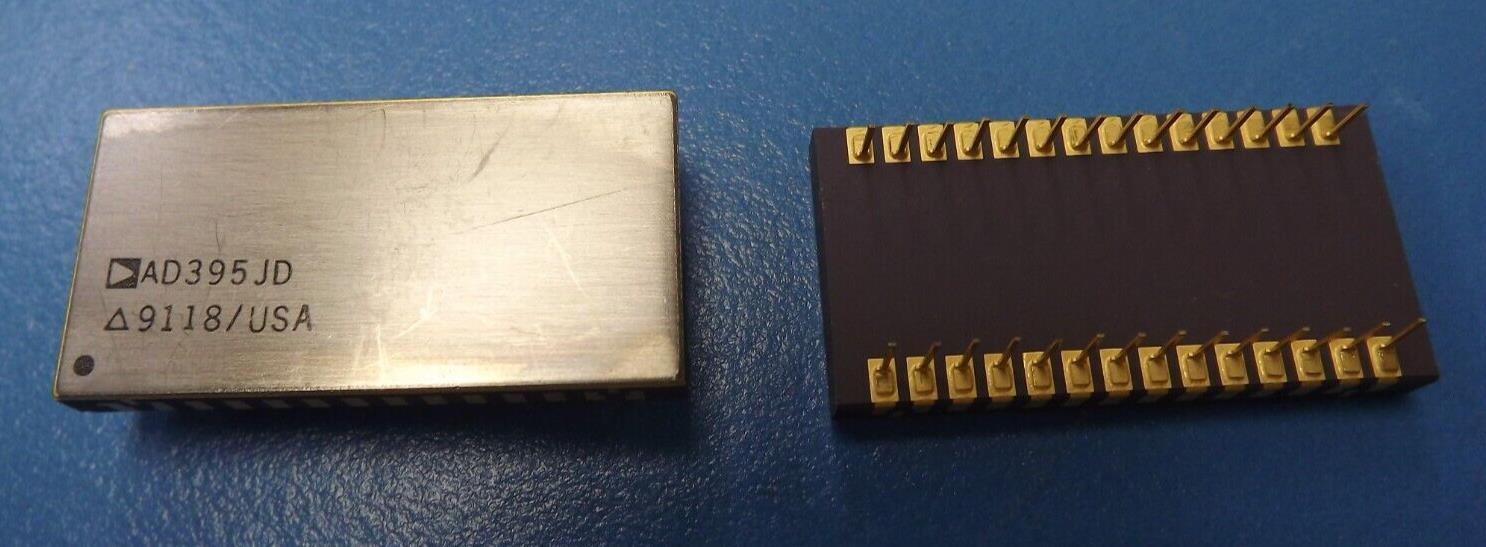

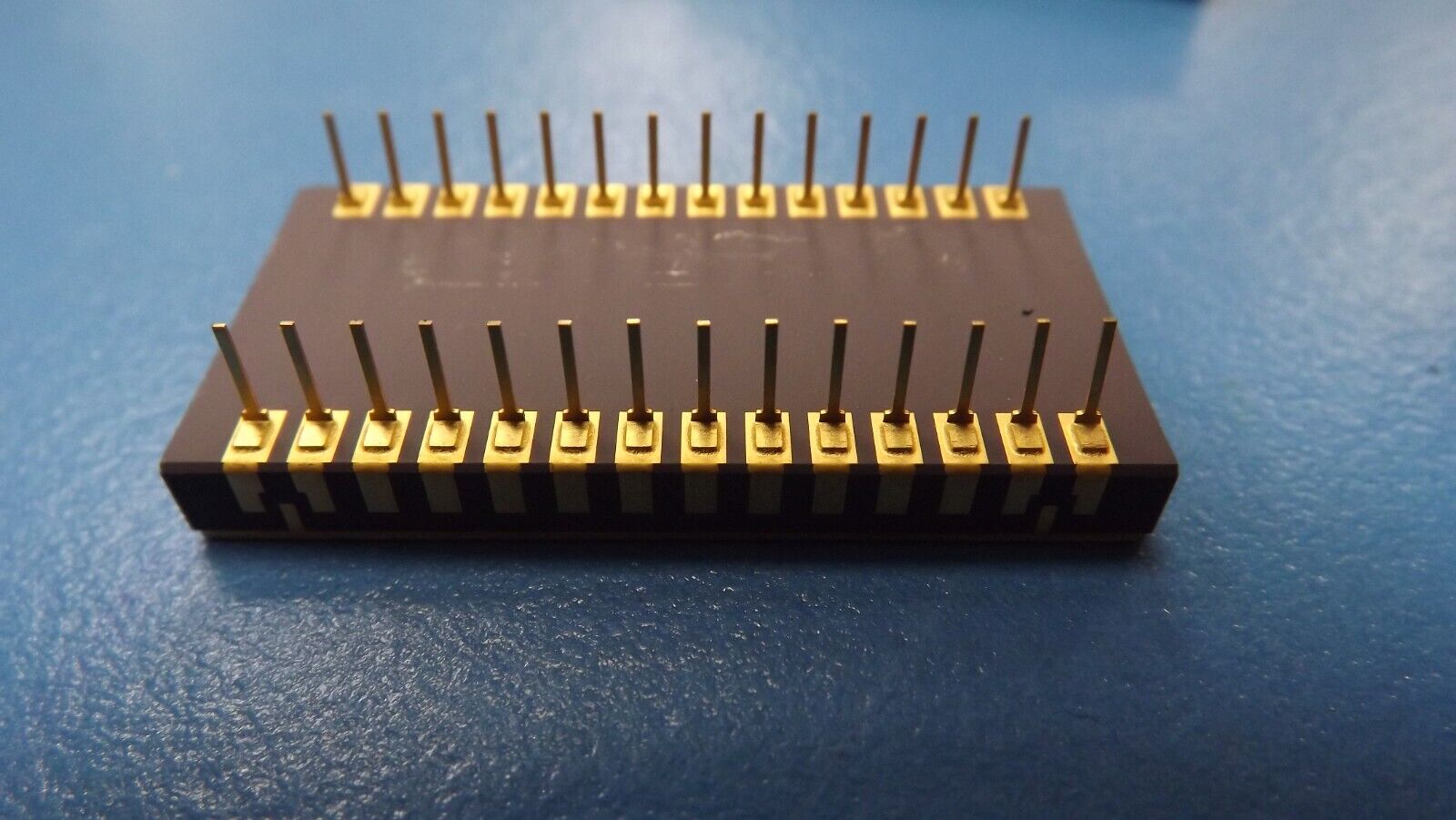

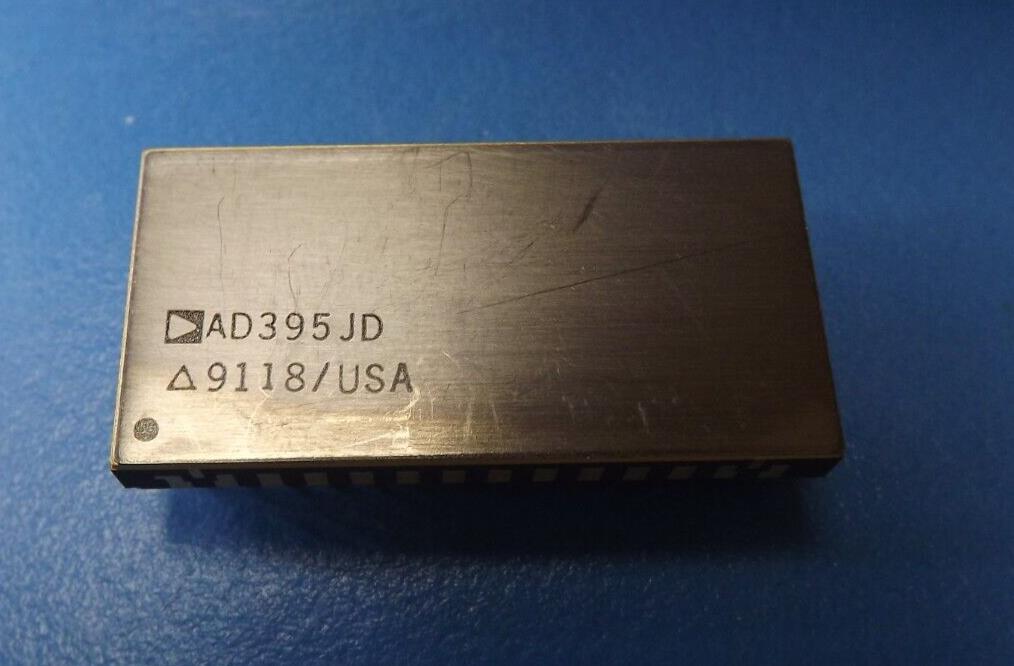

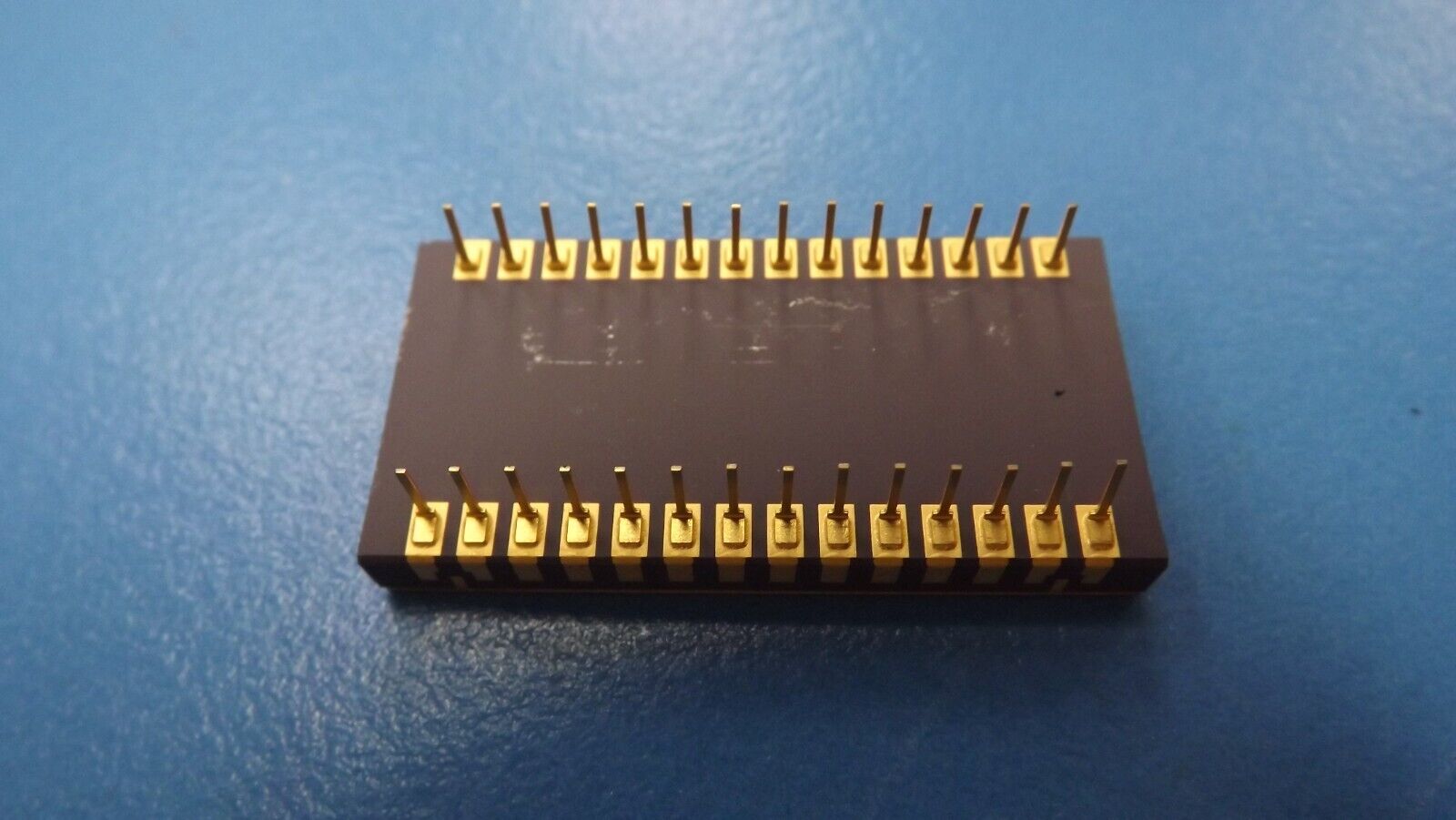

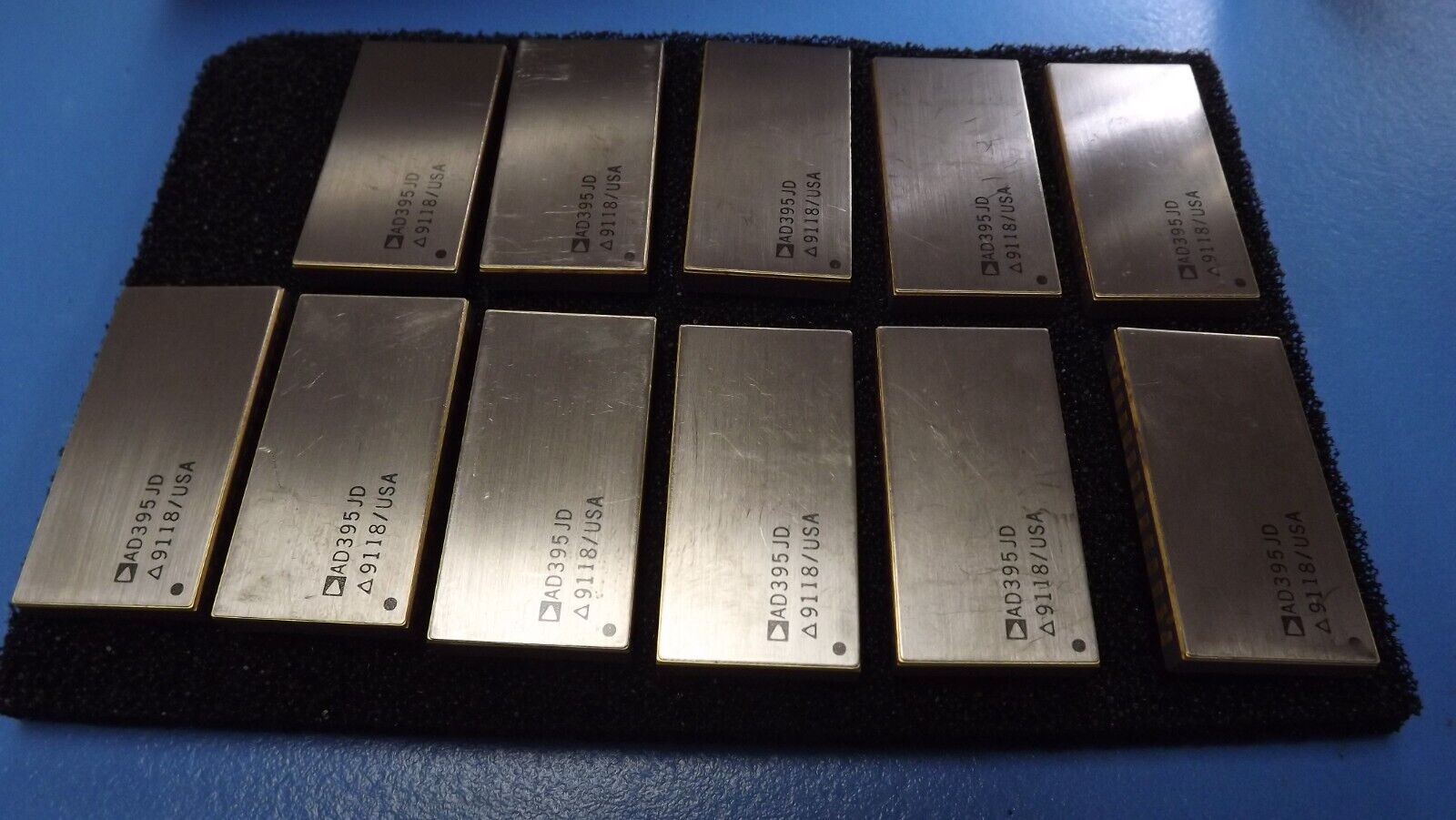

(1PC) AD395JD ANALOG DEVICES DAC 4-CH 12-bit 28-Pin CDIP
Tax included.
THIS LISTING IS FOR (!PC) OF AD395JD BY ANALOG DEVICES
Mfr Package Description HYBRID, BOTTOM BRAZED, DOUBLE WIDTH, CERAMIC, DIP-28
Status Discontinued
Converter Type D/A CONVERTER
Analog Output Voltage-Min -10.0 V
Analog Output Voltage-Max 0.0 V
Input Bit Code BINARY
Input Format PARALLEL, WORD
JESD-30 Code R-CDIP-T28
JESD-609 Code e0
Linearity Error-Max (EL) 0.018 %
Negative Supply Voltage-Nom -15.0 V
Number of Bits 12
Number of Functions 1
Number of Terminals 28
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material CERAMIC, METAL-SEALED COFIRED
Package Code DIP
Package Equivalence Code DIP28,.6
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Seated Height-Max 5.72 mm
Settling Time-Max 15.0 µs
Settling Time-Nom (tstl) 10.0 µs
Sub Category Other Converters
Supply Current-Max 28.0 mA
Supply Voltage-Nom 15.0 V
Surface Mount NO
Technology HYBRID
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Width 15.24 mm
