(1PC) AD1380KD ADC Single SAR 50ksps 16-bit Parallel 32-Pin BB HDIP
Tax included.

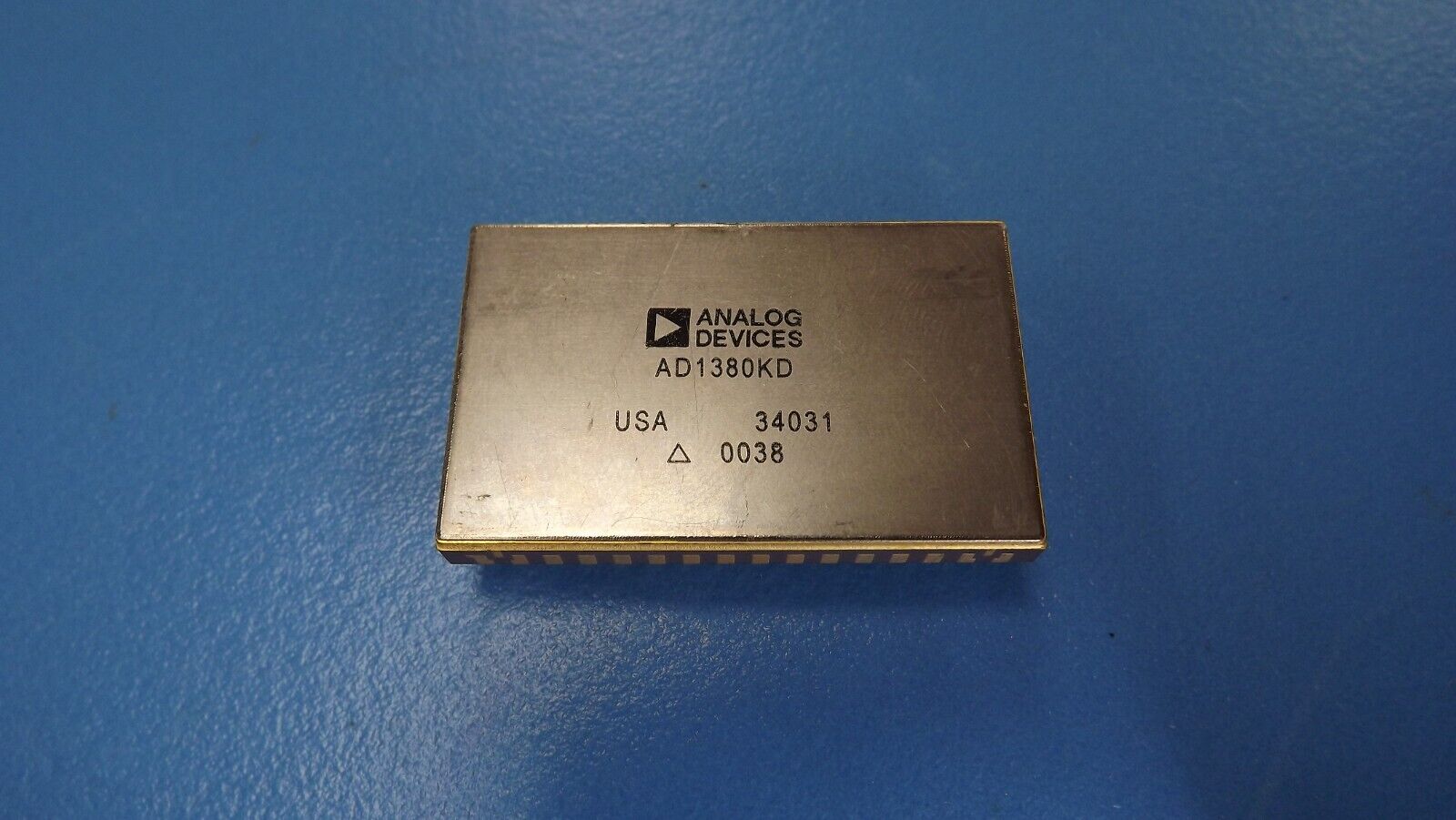

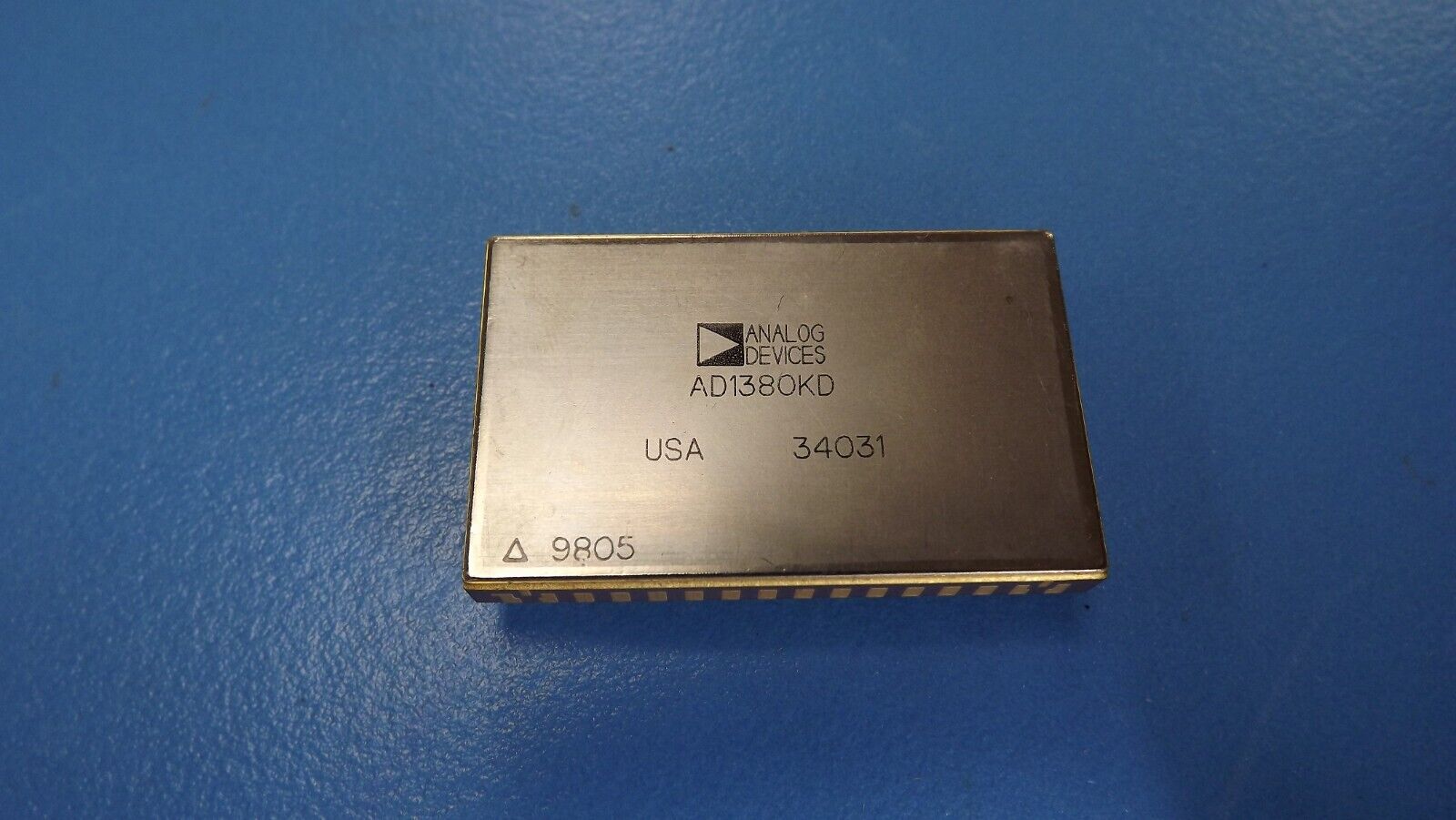

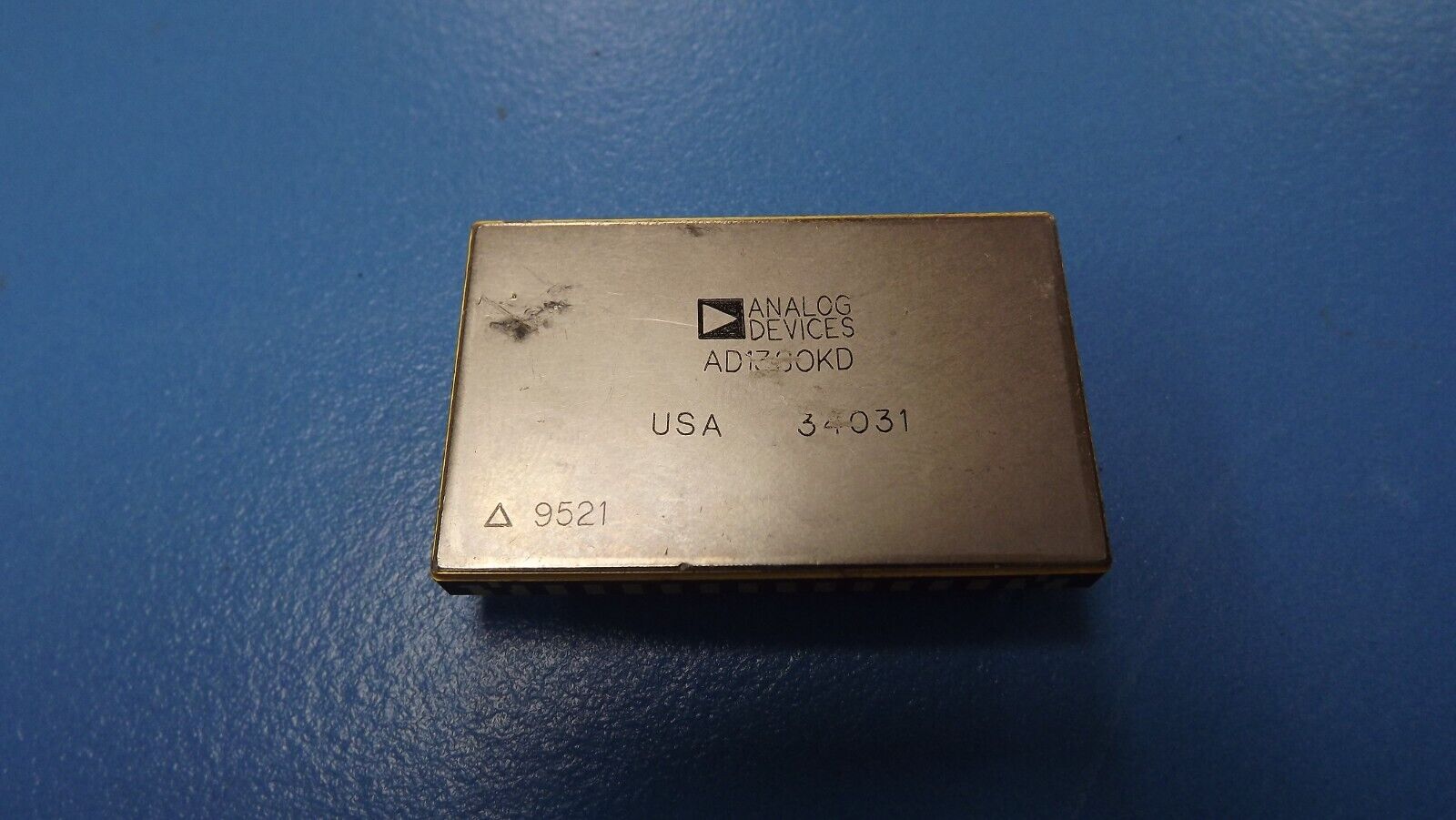

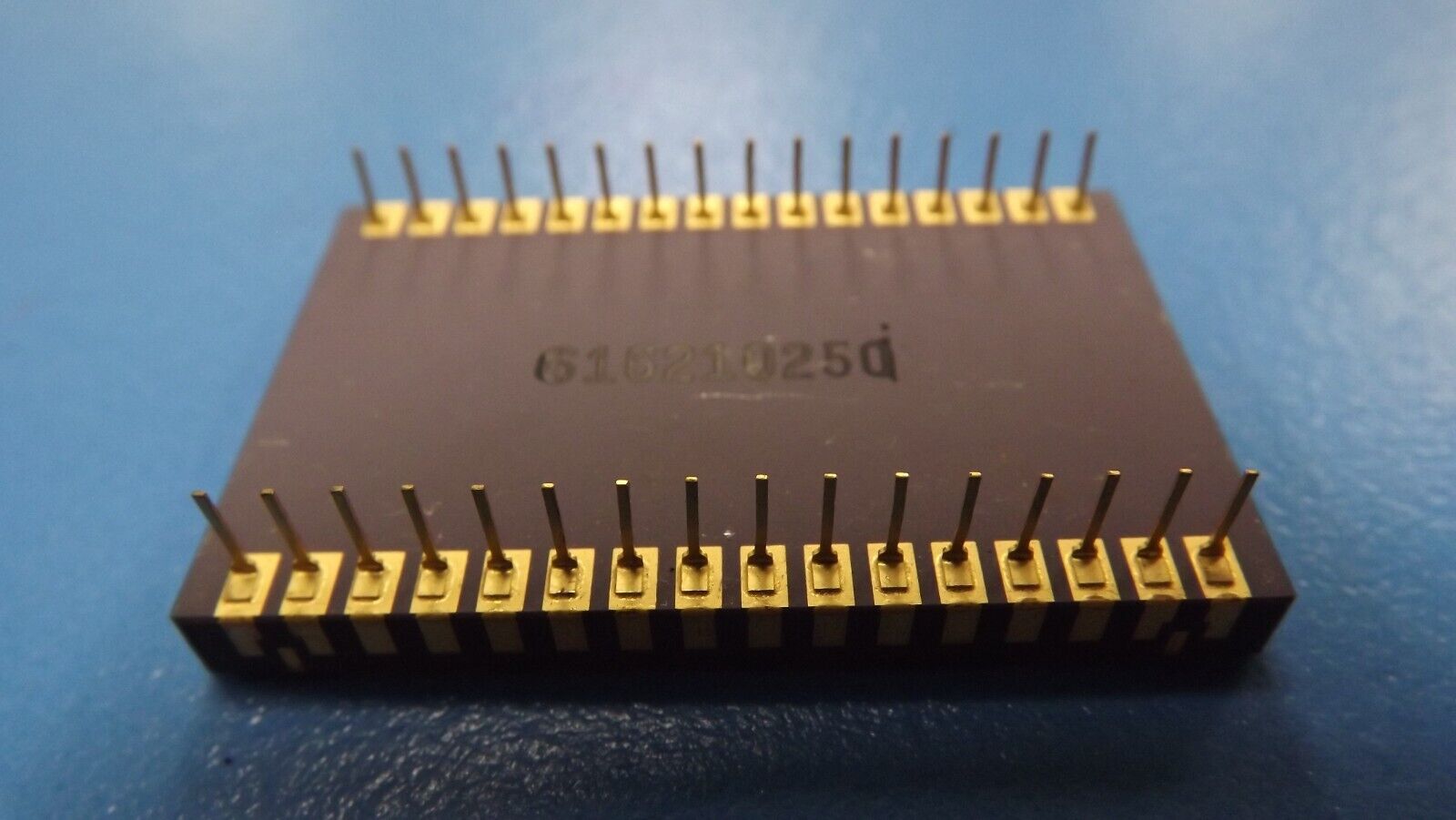

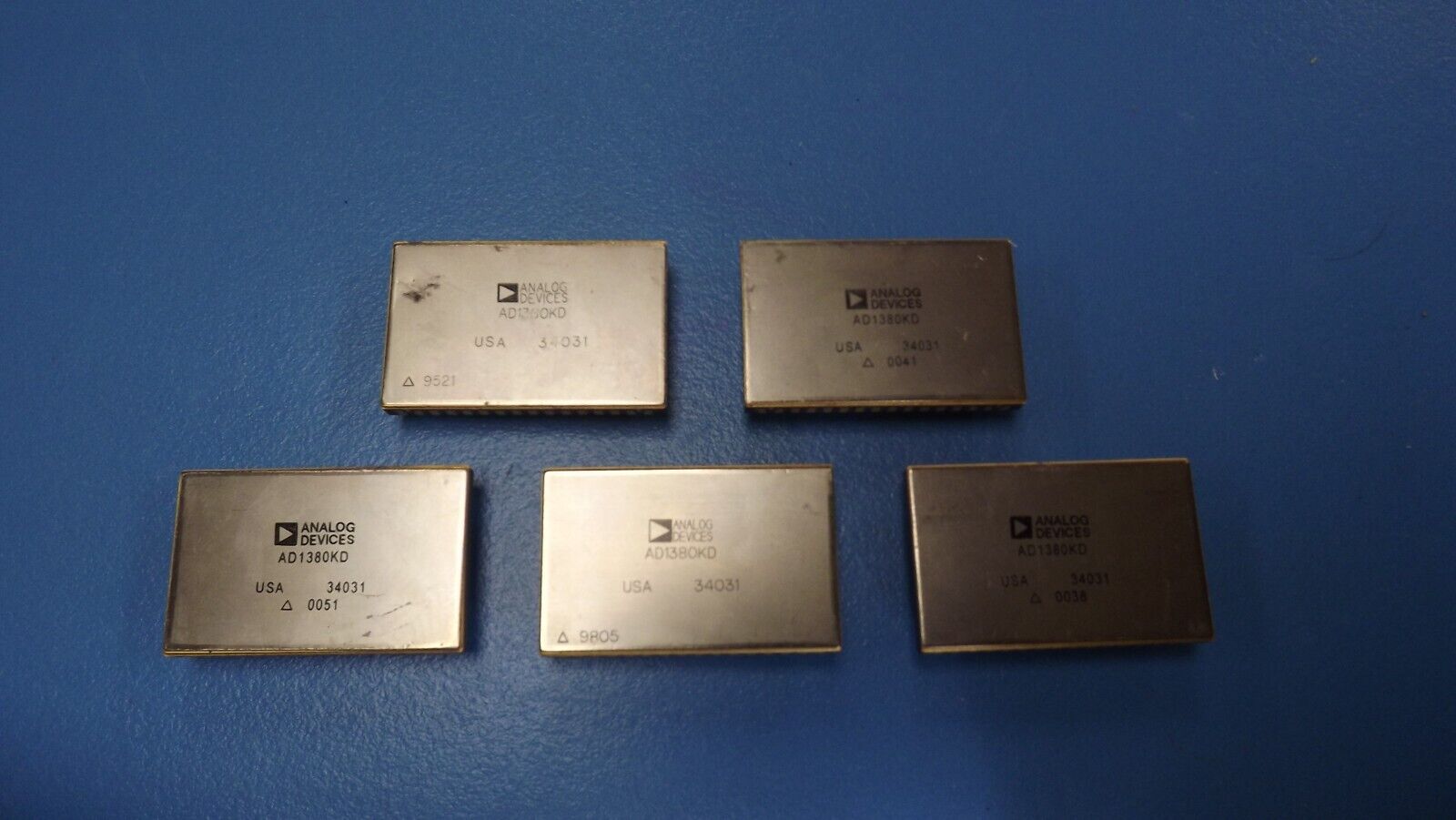

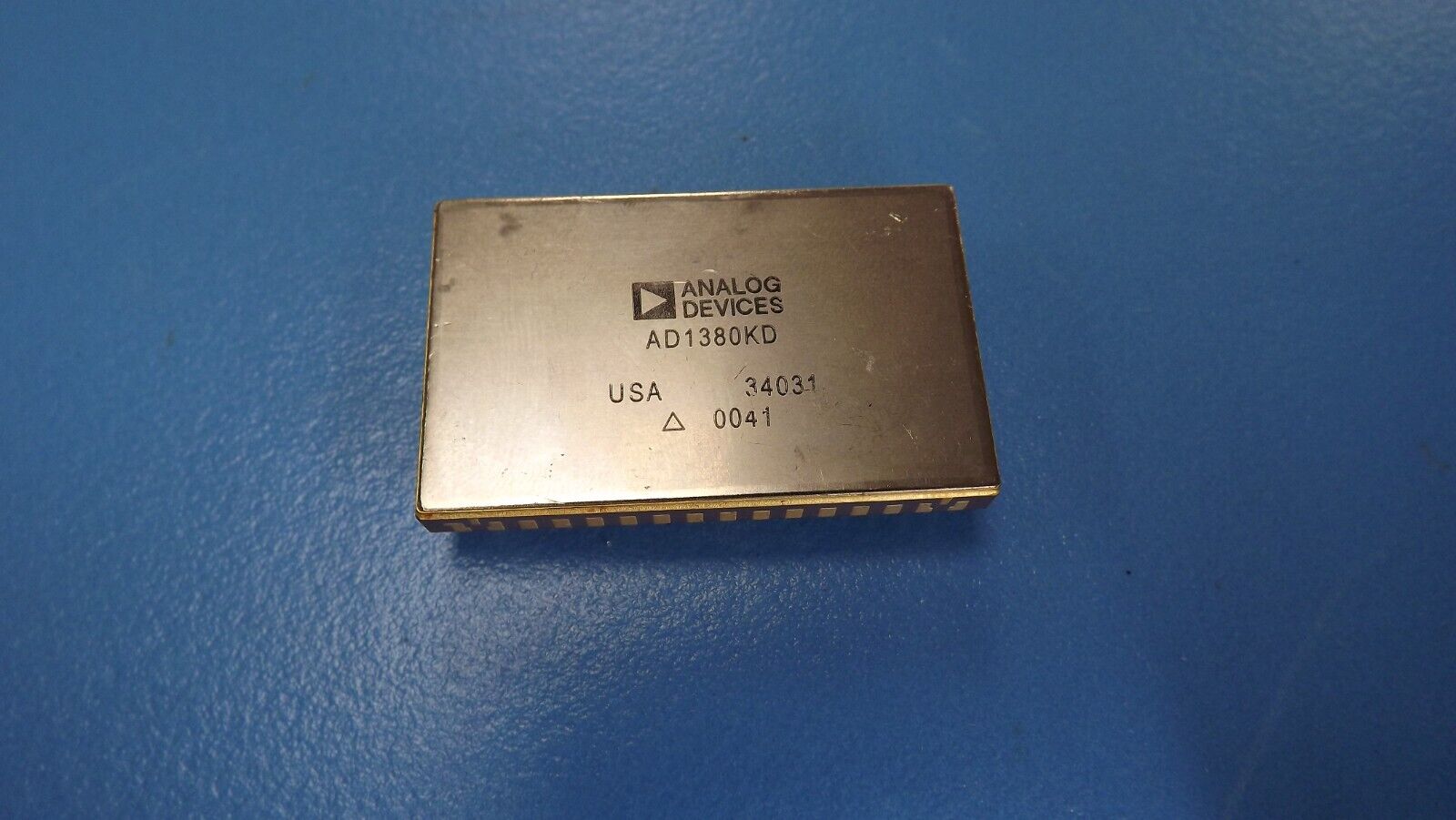

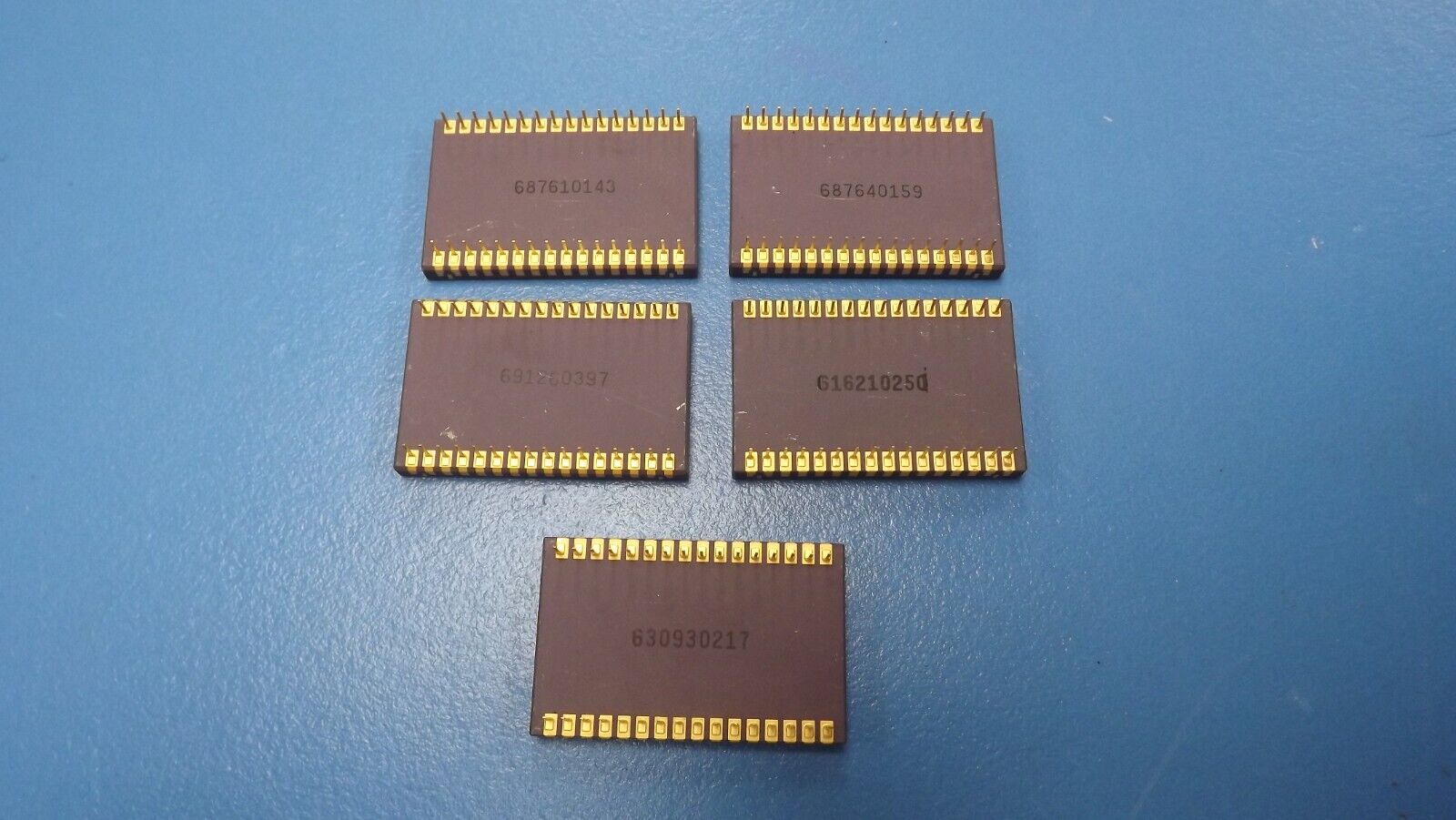

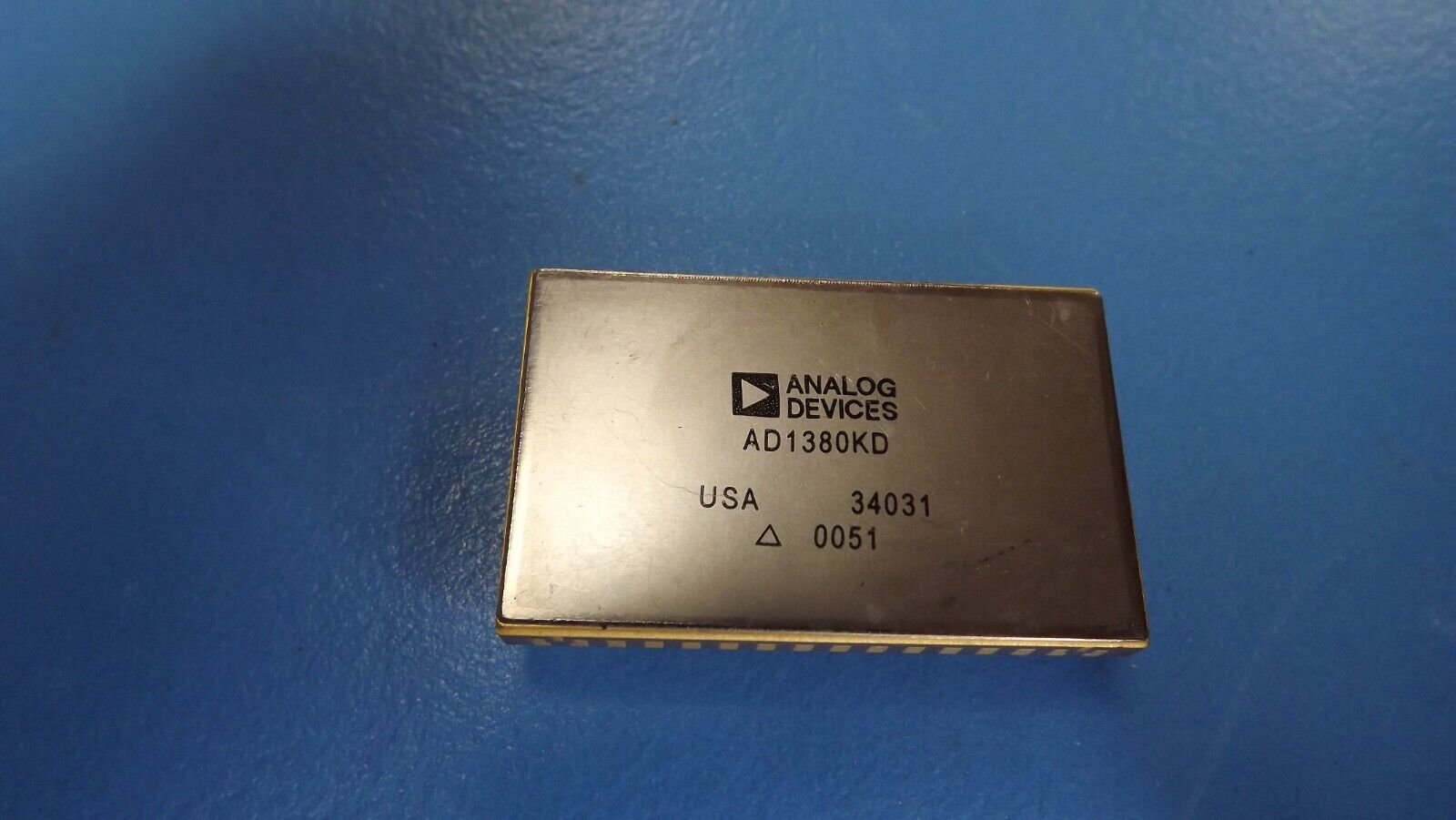

THIS LISTING IS FOR (1PC) OF AD1380KD BY ANALOG DEVICES
Mfr Package Description HERMETIC SEALED, BOTTOM BRAZED, CERAMIC, DIP-32
Status Discontinued
Converter Type ADC, SUCCESSIVE APPROXIMATION
Analog Input Voltage-Min -10.0 V
Analog Input Voltage-Max 10.0 V
Conversion Time-Max 14.0 µs
JESD-30 Code R-CDIP-T32
JESD-609 Code e4
Linearity Error-Max (EL) 0.003 %
Negative Supply Voltage-Nom -15.0 V
Number of Analog In Channels 2.0
Number of Bits 16
Number of Functions 1
Number of Terminals 32
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Bit Code COMPLEMENTARY BINARY, COMPLEMENTARY 2'S COMPLEMENT, COMPLEMENTARY OFFSET BINARY
Output Format PARALLEL, WORD
Package Body Material CERAMIC, METAL-SEALED COFIRED
Package Code DIP
Package Equivalence Code DIP32,.9
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Sample-and-Hold/Track-and-Hold SAMPLE
Sample Rate 0.05 MHz
Seated Height-Max 5.72 mm
Sub Category Analog to Digital Converters
Supply Voltage-Nom 15.0 V
Surface Mount NO
Technology HYBRID
Temperature Grade COMMERCIAL
Terminal Finish GOLD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Width 22.86 mm
