(1PC) 35058-HM, Arrow Hart, Toggle Switch, Crouse-Hinds, 35058HM, MS-35058-31
Tax included.

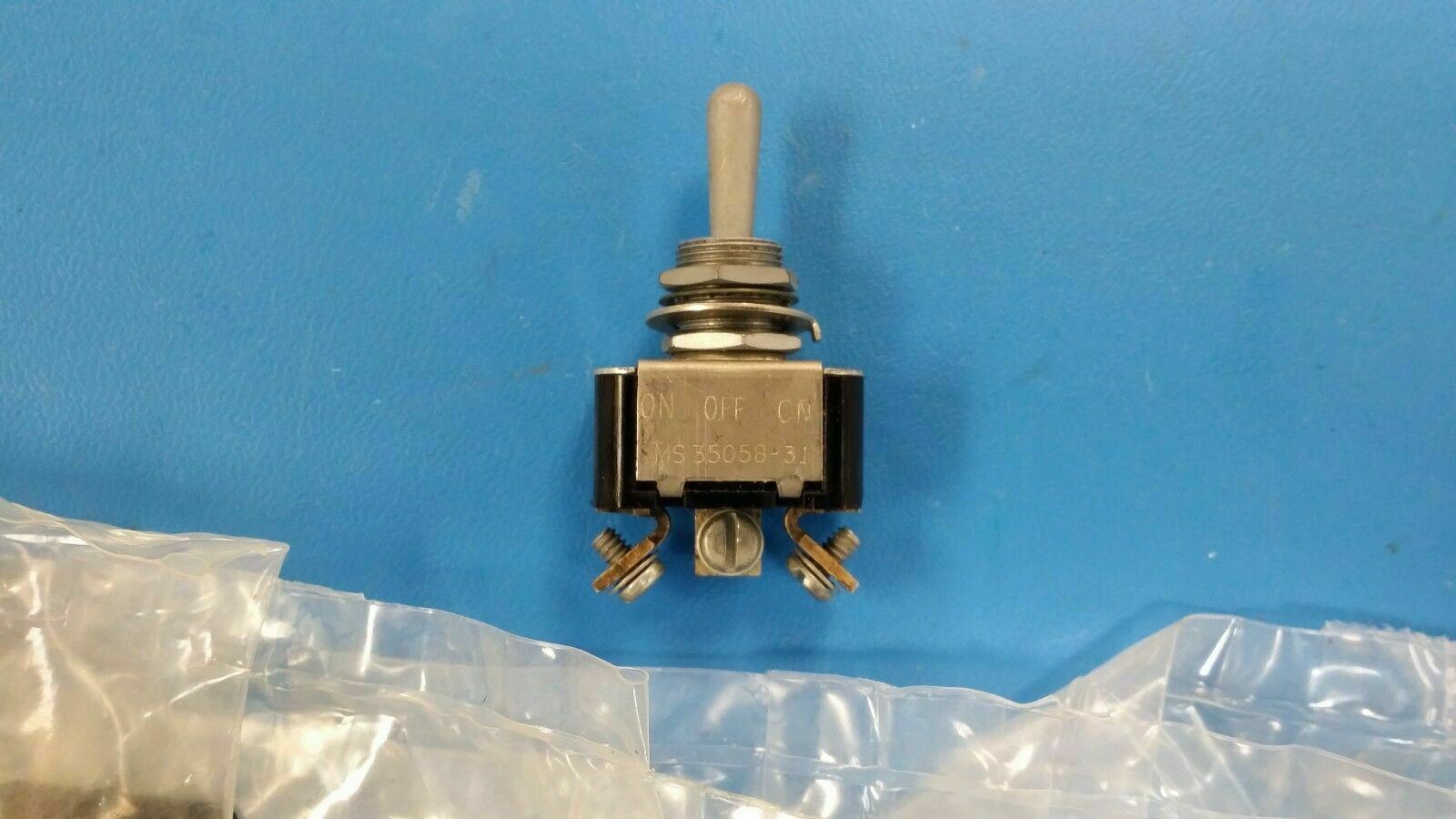

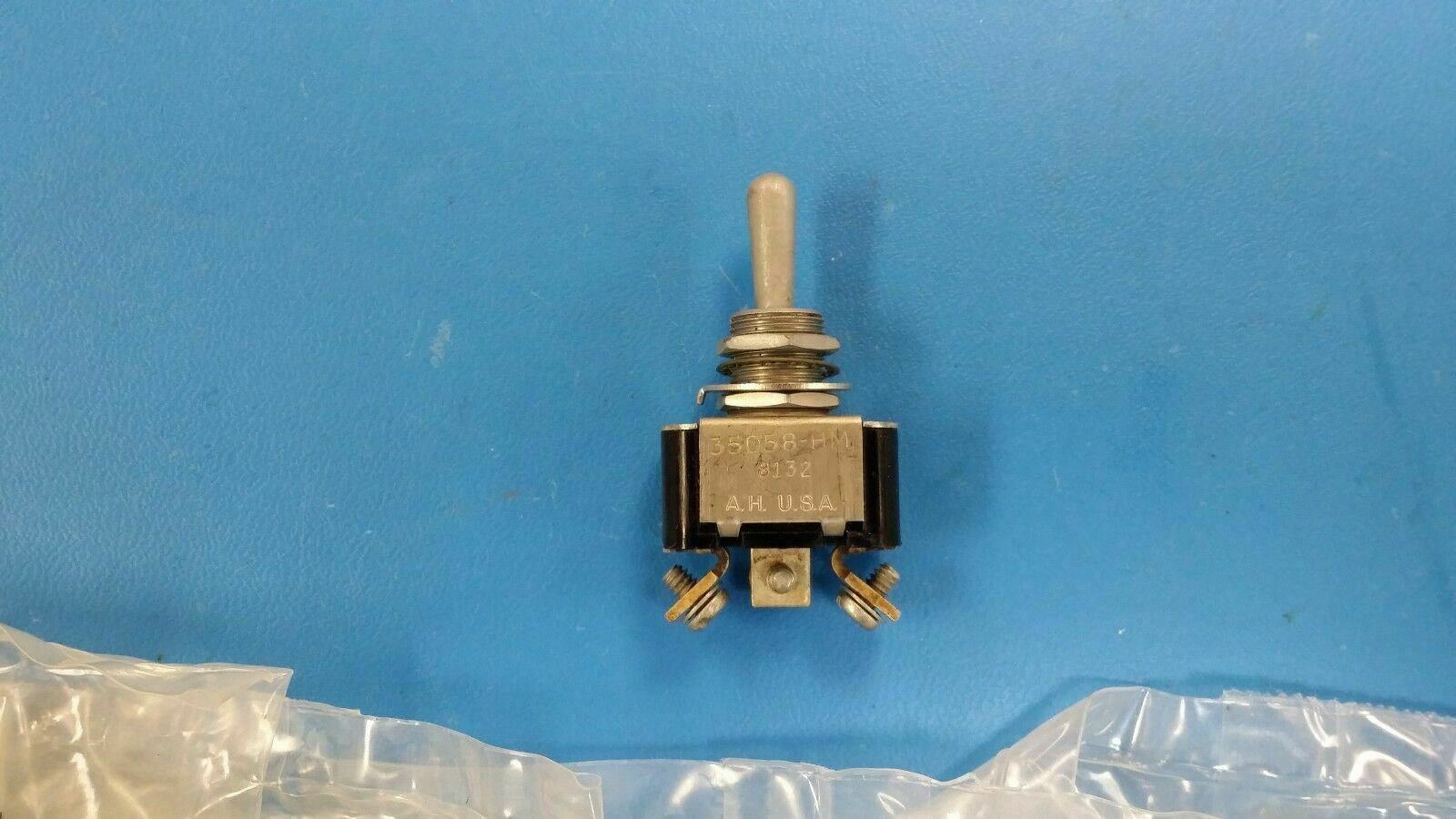

This listing is for 1 toggle switch.
| AFUS | ACTUATOR HEIGHT | 0.660 INCHES MINIMUM AND 0.720 INCHES MAXIMUM |
| AFUR | ACTUATOR DIAMETER | 0.235 INCHES MINIMUM AND 0.245 INCHES MAXIMUM |
| AFUX | ACTUATOR POSITION-ACTION RELATIONSHIP | UP POSITION MAINTAINED AND DOWN POSITION MOMENTARY AND CENTER POSITION MAINTAINED |
| AFUQ | ACTUATOR STYLE | ROUND |
| ADAQ | BODY LENGTH | 1.141 INCHES MAXIMUM |
| AAQL | BODY STYLE | BUSHING MOUNT |
| ADAT | BODY WIDTH | 0.641 INCHES MAXIMUM |
| ABXD | BUSHING LENGTH | 0.450 INCHES MINIMUM AND 0.490 INCHES MAXIMUM |
| CXQR | CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE | 500.000 MILLIAMPERES RESISTIVE DC AND 6.000 AMPERES RESISTIVE AC |
| CBBL | FEATURES PROVIDED | ACTUATOR SEAL |
| ABFE | HAZARDOUS LOCATIONS/ENVIRONMENTAL PROTECTION | DRIPTIGHT |
| AFXE | MAXIMUM VOLTAGE RATING IN VOLTS | 220.0 AC AND 250.0 DC |
| AJWX | MOUNTING SURFACE TO TERMINAL END DISTANCE | 1.180 INCHES MAXIMUM |
| AXGY | MOUNTING METHOD | THREADED BUSHING |
| CQJX | NOMINAL THREAD SIZE | 0.469 INCHES |
| CRLD | NONPILE-UP CONTACT ARRANGEMENT | 1 POLE, DOUBLE THROW, ONE POSITION MOMENTARY, TWO POSITIONS MAINTAINED SINGLE SWITCH UNIT |
| AKNA | INCLOSURE TYPE | FULLY INCLOSED |
| ABKW | OVERALL HEIGHT | 2.288 INCHES MAXIMUM |
| ABHP | OVERALL LENGTH | 1.141 INCHES MAXIMUM |
| ABMK | OVERALL WIDTH | 0.641 INCHES MAXIMUM |
| TTQY | TERMINAL TYPE AND QUANTITY | 3 SCREW |
| TEST | TEST DATA DOCUMENT | 81349-MIL-DTL-83731 SPECIFICATION (INCLUDES ENGINEERING TYPE BULLETINS, BROCHURES,ETC., THAT REFLECT SPECIFICATION TYPE DATA IN SPECIFICATION FORMAT; EXCLUDES COMMERCIAL CATALOGS, INDUSTRY DIRECTORIES, AND SIMILAR TRADE PUBLICATIONS, REFLECTING GENERAL TYPE DATA ON CERTAIN ENVIRONMENTAL AND PERFORMANCE REQUIREMENTS AND TEST CONDITIONS THAT ARE SHOWN AS "TYPICAL", "AVERAGE", "NOMINAL", ETC.). |
| AAJD | THREAD CLASS | 2A |
| CMLP | THREAD QUANTITY PER INCH | 32 |
| THSD | THREAD SERIES DESIGNATOR | UNS |
