(15PCS) MC14015BCP Serial In Parallel Out, 4-Bit, Right,True Output, CMOS,PDIP16
Tax included.

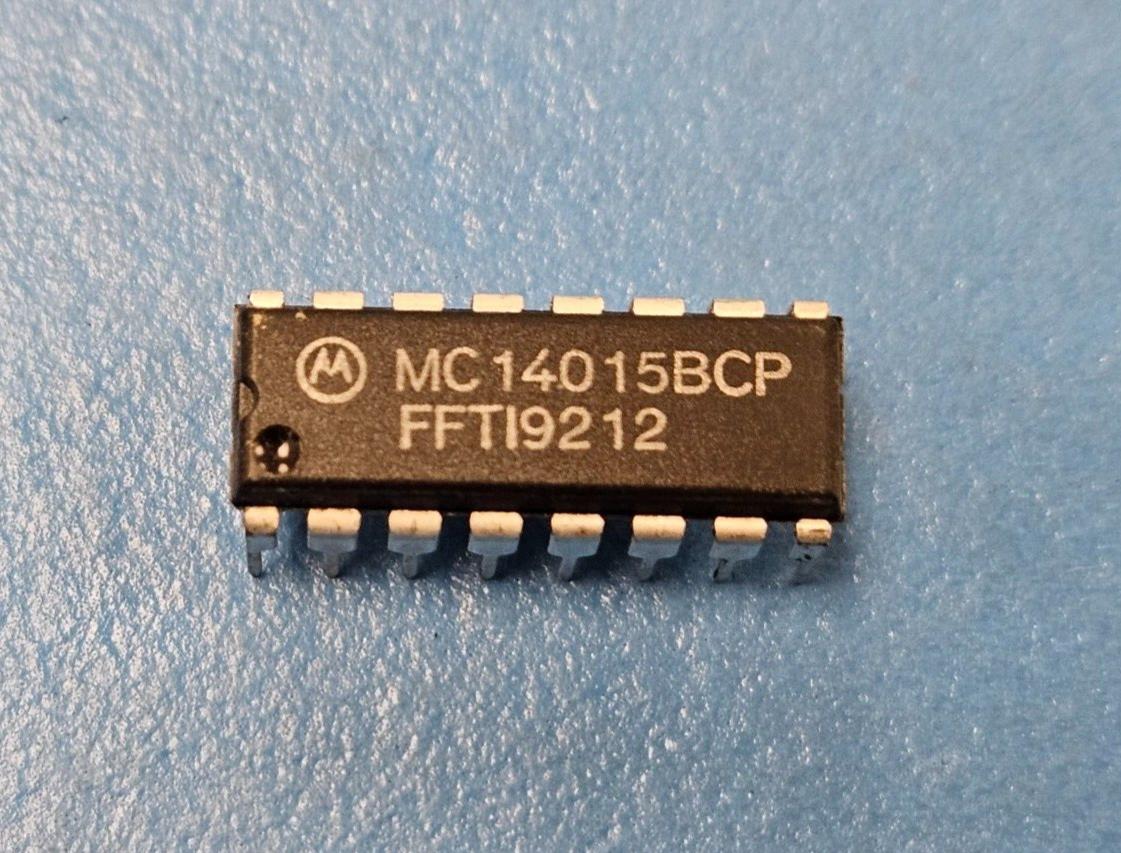

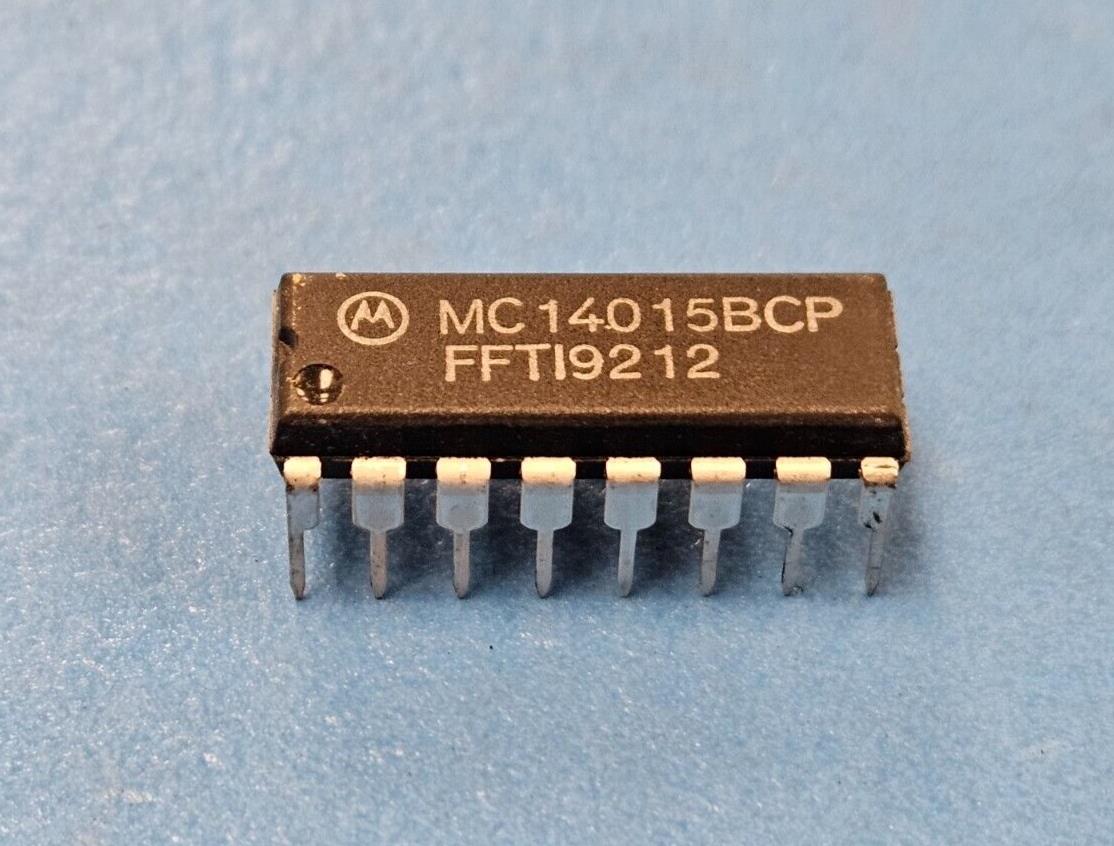

This listing is for (15pcs) of MC14015BCP by Motorola
Mfr Package Description PLASTIC, DIP-16
REACH Compliant Yes
Status Transferred
Logic IC Type SERIAL IN PARALLEL OUT
Sub Category Shift Registers
Count Direction RIGHT
Family 4000/14000/40000
fmax-Min 1.5 MHz
JESD-30 Code R-PDIP-T16
JESD-609 Code e0
Load Capacitance (CL) 50.0 pF
Max Frequency@Nom-Sup 3750000.0 Hz
Number of Bits 4
Number of Functions 2
Number of Terminals 16
Operating Temperature-Min -55.0 Cel
Operating Temperature-Max 125.0 Cel
Output Polarity TRUE
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP16,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Propagation Delay (tpd) 750.0 ns
Qualification Status Not Qualified
Seated Height-Max 4.44 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 3.0 V
Supply Voltage-Max (Vsup) 18.0 V
Surface Mount NO
Technology CMOS
Temperature Grade MILITARY
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Trigger Type POSITIVE EDGE
Length 19.175 mm
Width 7.62 mm
Additional Feature INDIVIDUAL CLOCK & CLEAR FOR EACH SHIFT REGISTER
