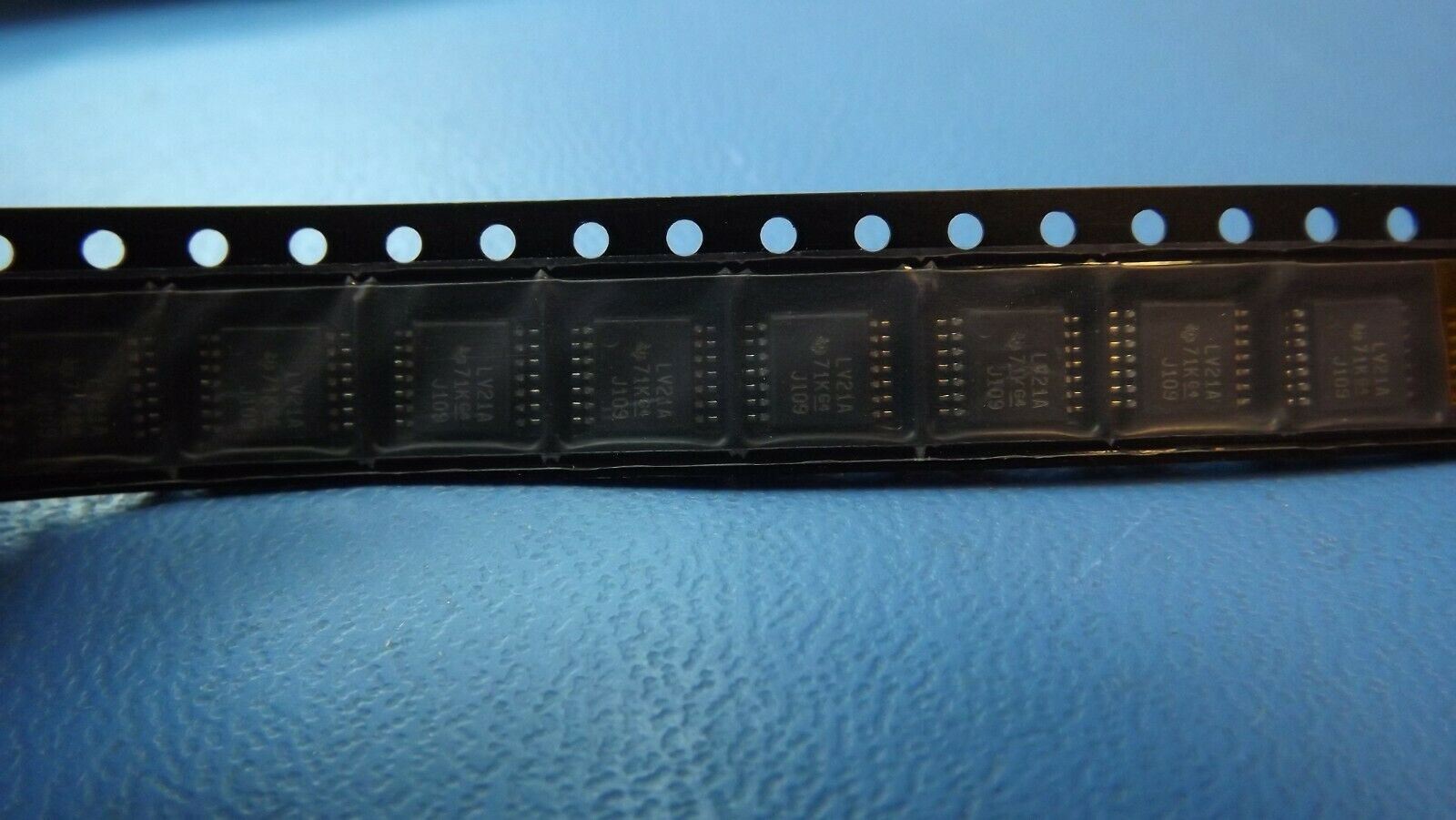

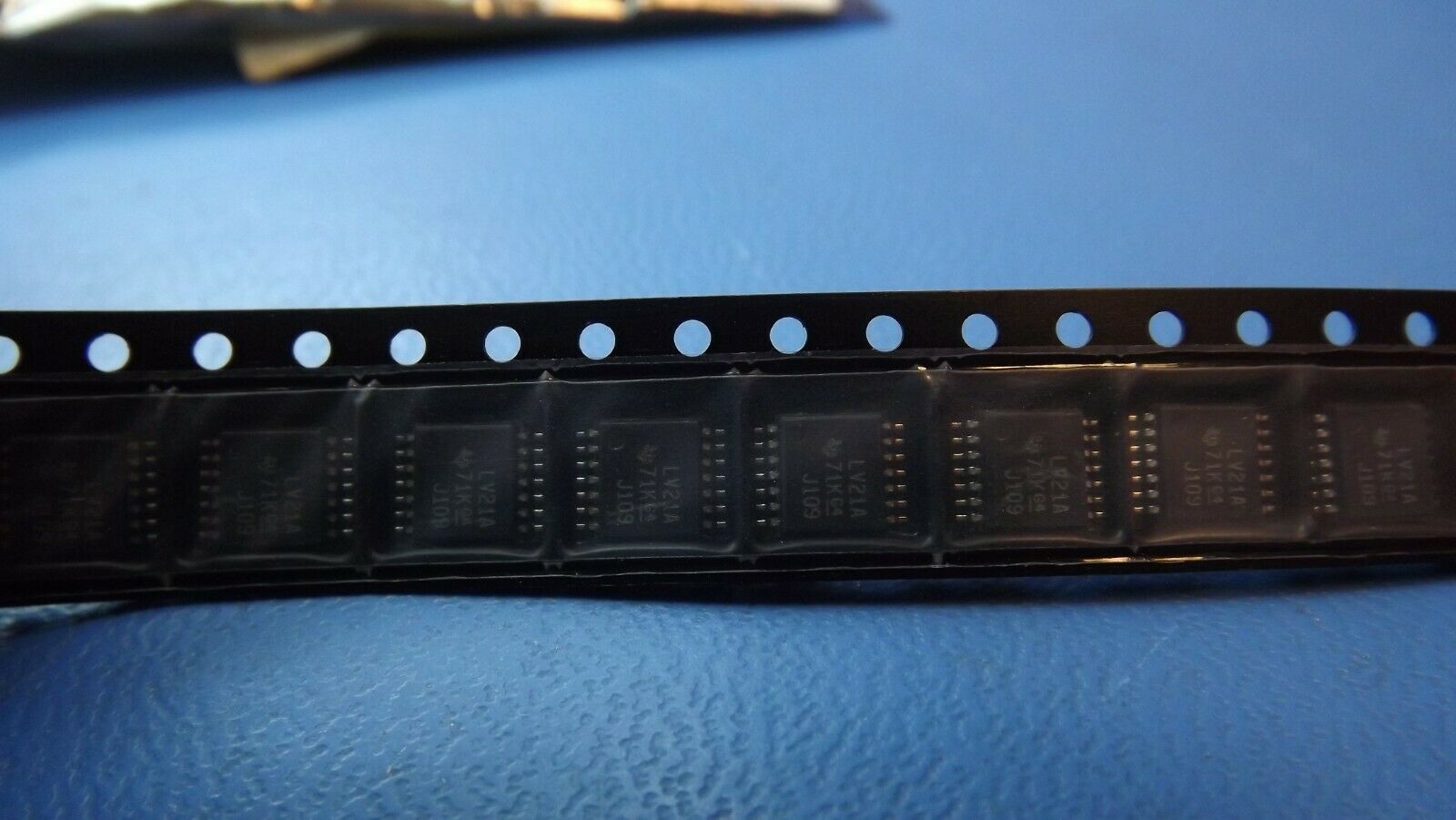

(10PCS) SN74LV21APWR TI AND Gate 2-Element 4-IN CMOS 14-Pin TSSOP
Tax included.
THIS LISTING IS FOR (10PCS) OF SN74LV21APWR BY ANALOG DEVICES
SPECIFICATIONS
| Mfr Package Description | TSSOP-14 |
| REACH Compliant | Yes |
| EU RoHS Compliant | Yes |
| China RoHS Compliant | Yes |
| Status | Active |
| Logic IC Type | AND GATE |
| Sub Category | Gates |
| Family | LV/LV-A/LVX/H |
| JESD-30 Code | R-PDSO-G14 |
| JESD-609 Code | e4 |
| Load Capacitance (CL) | 50.0 pF |
| Max I(ol) | 0.006 Amp |
| Moisture Sensitivity Level | 1 |
| Number of Functions | 2 |
| Number of Inputs | 4.0 |
| Number of Terminals | 14 |
| Operating Temperature-Min | -40.0 Cel |
| Operating Temperature-Max | 85.0 Cel |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | TSSOP |
| Package Equivalence Code | TSSOP14,.25 |
| Package Shape | RECTANGULAR |
| Package Style | SMALL OUTLINE, THIN PROFILE, SHRINK PITCH |
| Packing Method | TAPE AND REEL |
| Peak Reflow Temperature (Cel) | 260 |
| Power Supplies (V) | 3.3 |
| Prop. Delay@Nom-Sup | 12.0 ns |
| Propagation Delay (tpd) | 19.0 ns |
| Qualification Status | Not Qualified |
| Schmitt Trigger | NO |
| Seated Height-Max | 1.2 mm |
| Supply Voltage-Nom (Vsup) | 2.5 |
| Supply Voltage-Min (Vsup) | 2.0 V |
| Supply Voltage-Max (Vsup) | 5.5 V |
| Surface Mount | YES |
| Technology | CMOS |
| Temperature Grade | INDUSTRIAL |
| Terminal Finish | Nickel/Palladium/Gold (Ni/Pd/Au) |
| Terminal Form | GULL WING |
| Terminal Pitch | 0.65 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Length | 5.0 mm |
| Width | 4.4 mm |
