(10PCS) NJM324E NJR Operational Amplifier 4 Func 7000uV Offset-Max BIPolar SOP14
Tax included.

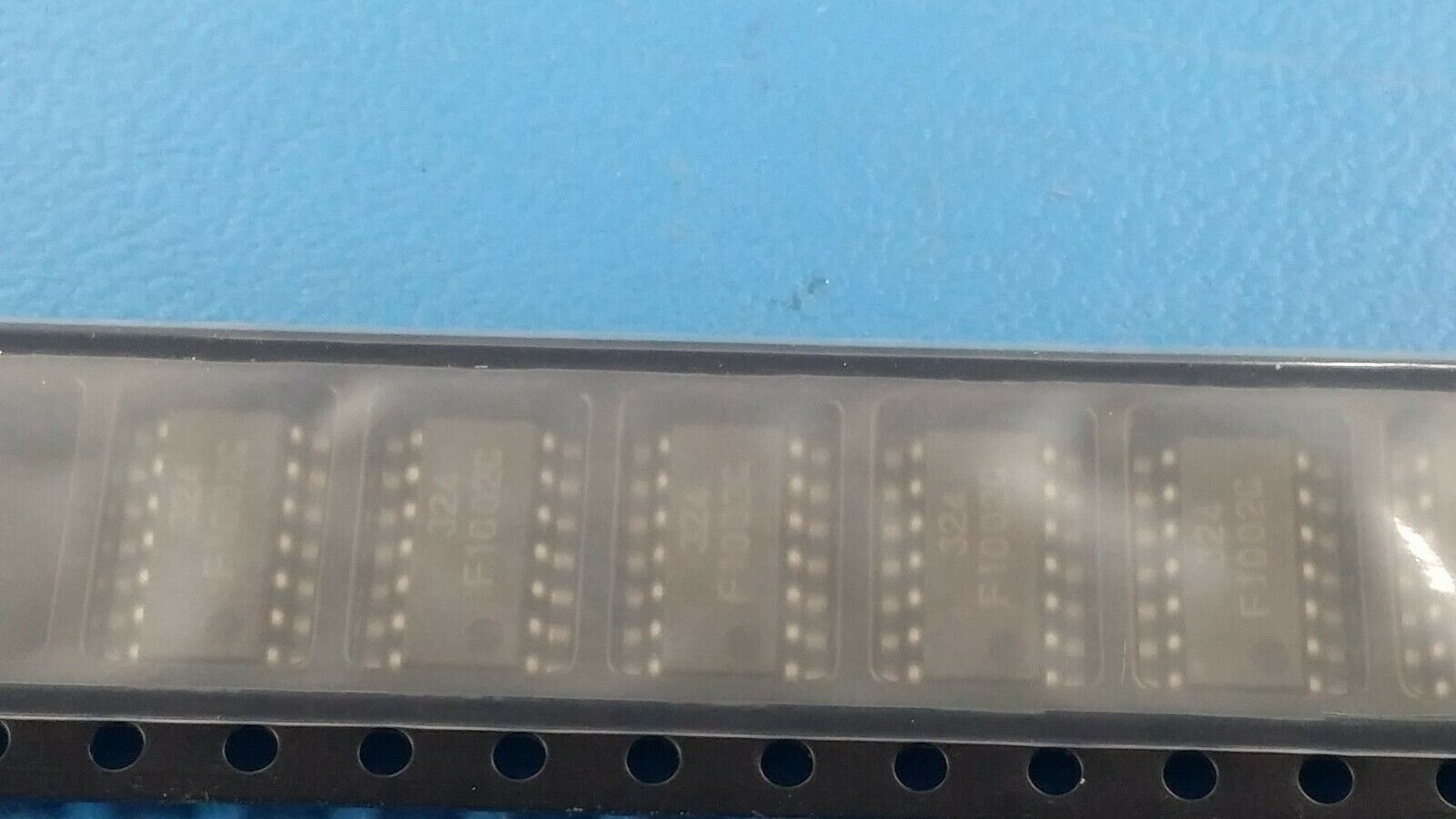

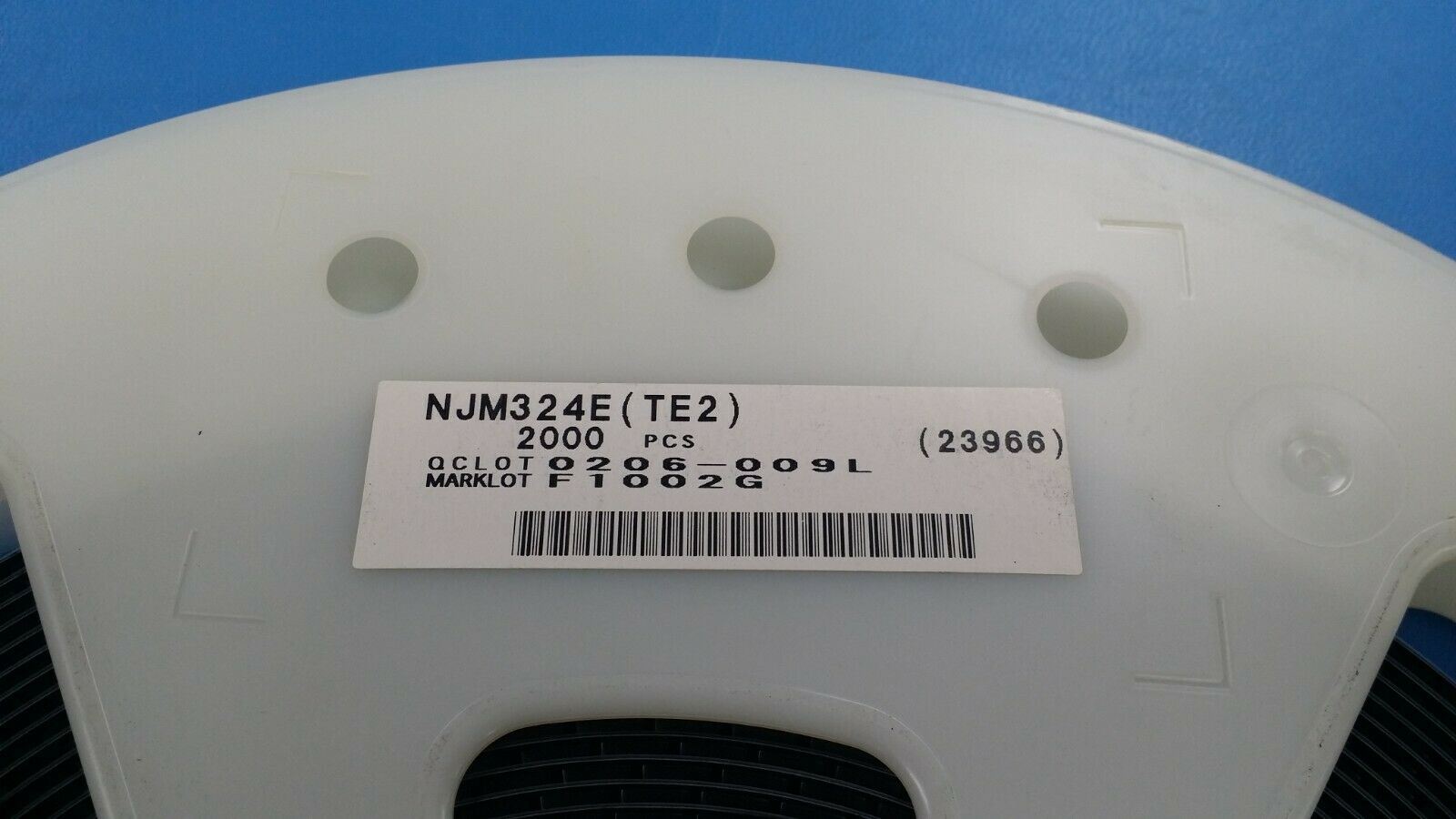

THIS LISTING IS FOR (10 PCS) OF NJM324E BY NJR
Operational Amplifier 4 Func 7000uV Offset-Max BIPolar SOP14
Part #: NJM324E
Part Category: Amplifiers
Manufacturer: New Japan Radio Co., Ltd.
Description: Operational Amplifier, 4 Func, 7000uV Offset-Max, BIPolar, PDSO14
Mfr Package Description 0.150 INCH, MINI, PLASTIC, SOL-14
Status Discontinued
Amplifier Type OPERATIONAL AMPLIFIER
Architecture VOLTAGE-FEEDBACK
Average Bias Current-Max (IIB) 0.25 µA
Bias Current-Max (IIB) @25C 0.25 µA
Common-mode Reject Ratio-Nom 70.0 dB
Common-mode Reject Ratio-Min 65.0 dB
Frequency Compensation YES
Input Offset Voltage-Max 7000.0 µV
JESD-30 Code R-PDSO-G14
JESD-609 Code e0
Low-Offset NO
Micropower YES
Moisture Sensitivity Level 2
Number of Functions 4
Number of Terminals 14
Operating Temperature-Min -20.0 Cel
Operating Temperature-Max 75.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP14,.25
Package Shape RECTANGULAR
Package Style SMALL OUTLINE
Peak Reflow Temperature (Cel) 260
Qualification Status Not Qualified
Seated Height-Max 1.9 mm
Sub Category Operational Amplifier
Supply Current-Max 1.2 mA
Supply Voltage Limit-Max 32.0 V
Supply Voltage-Nom (Vsup) 5.0 V
Surface Mount YES
Technology BIPOLAR
Temperature Grade COMMERCIAL EXTENDED
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Voltage Gain-Min 25118.9
Length 8.7 mm
Width 3.9 mm
