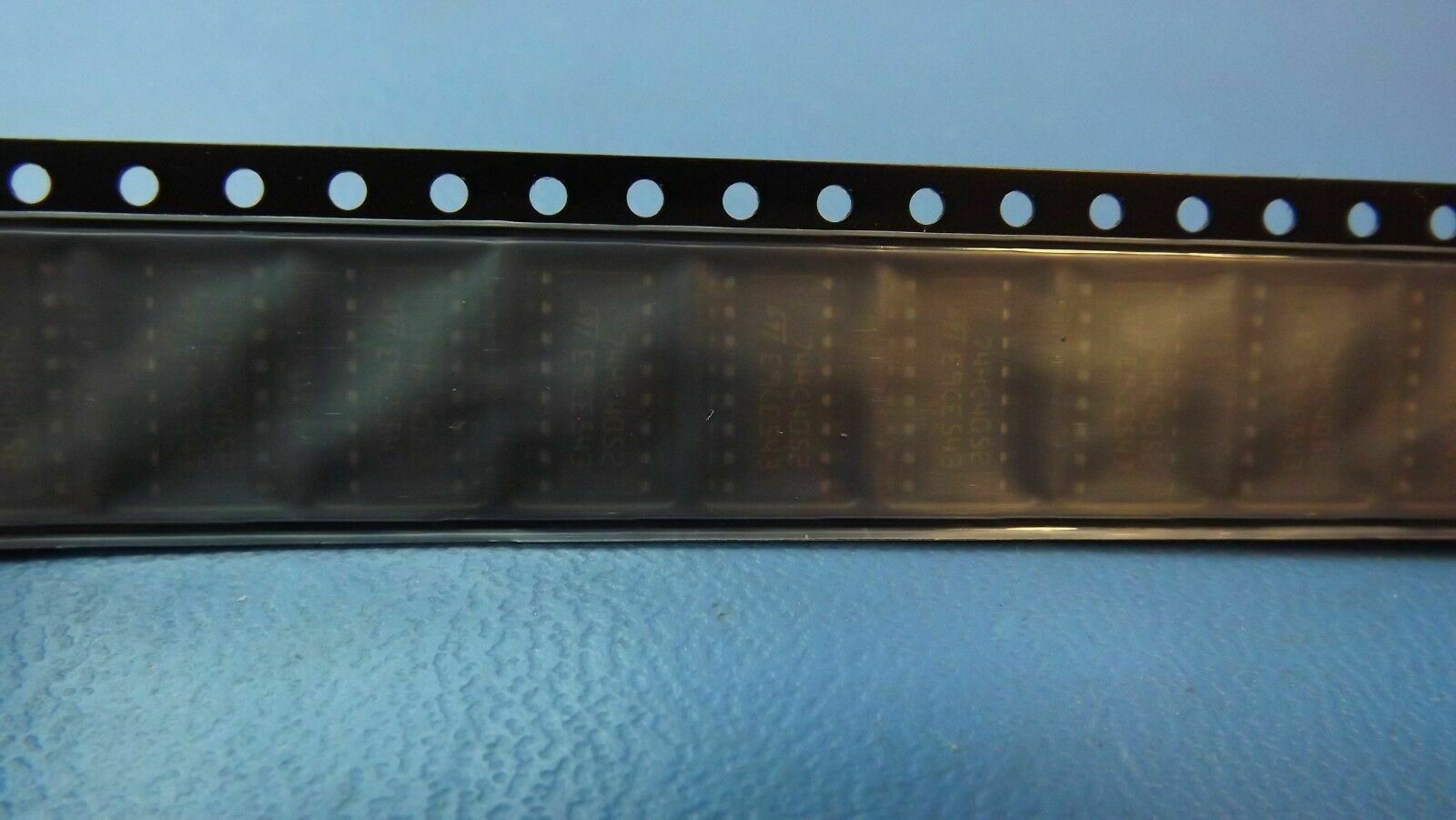

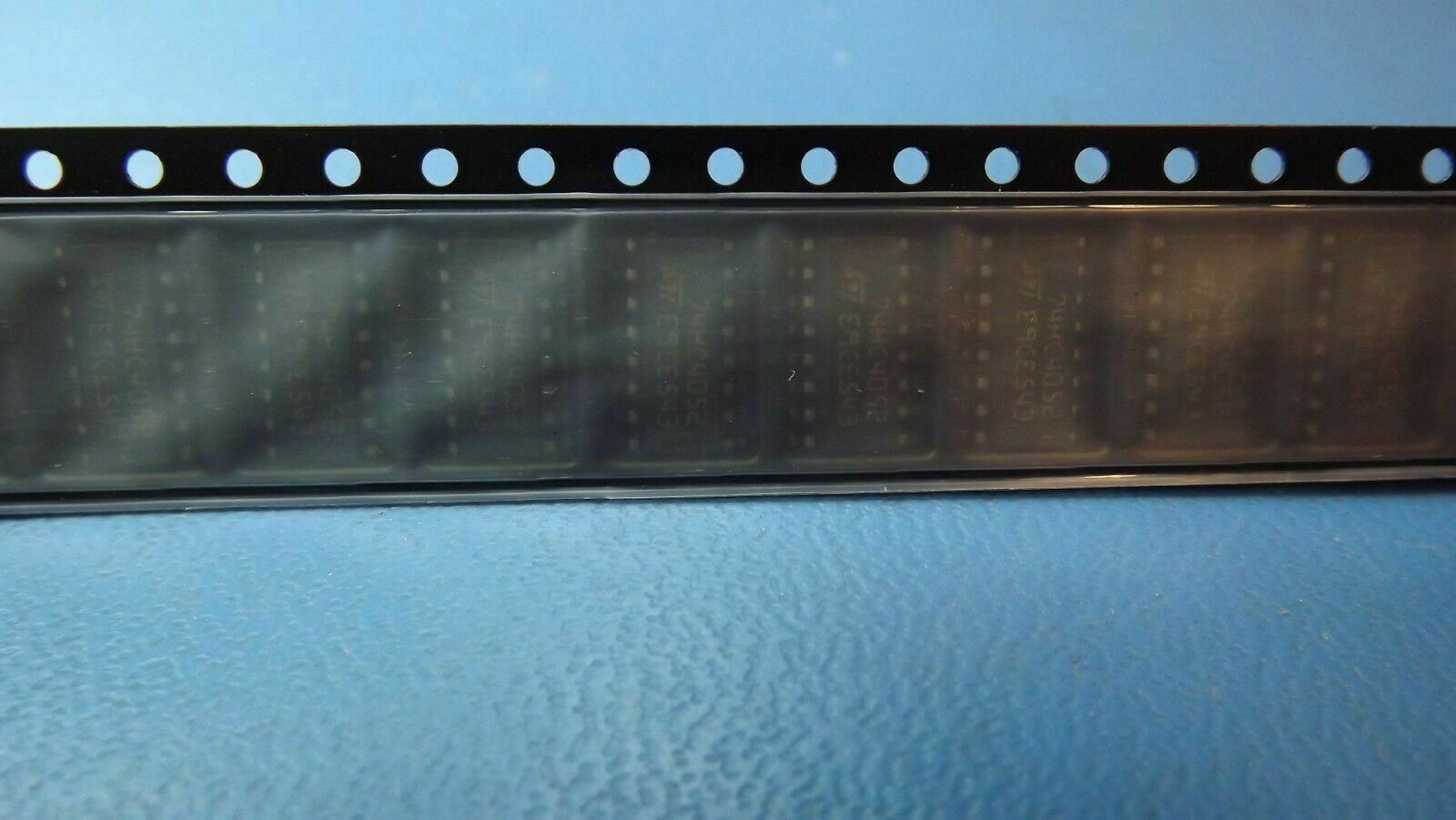

(10PCS) M74HC4052RM13TR ST MICRO IC MUX/DEMUX DUAL 4X1 16SOIC
Tax included.

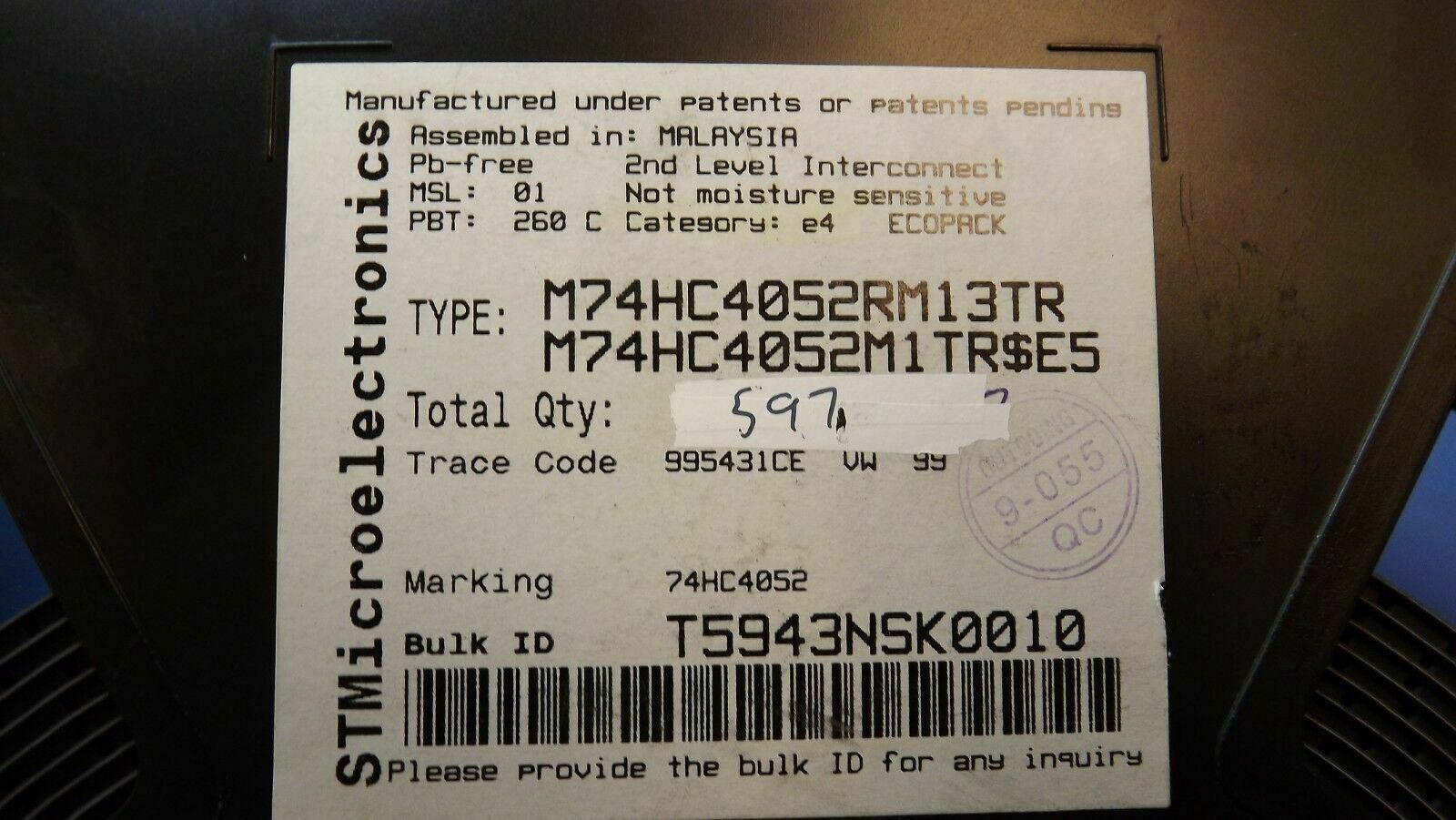

THIS LISTING IS FOR (10PCS) OF M74HC4052RM13TR BY ST MICRO
SPECIFICATIONS
| Mfr Package Description | SOP-16 |
| REACH Compliant | Yes |
| EU RoHS Compliant | Yes |
| China RoHS Compliant | Yes |
| Status | NRFND |
| Analog IC - Other Type | DIFFERENTIAL MULTIPLEXER |
| JESD-30 Code | R-PDSO-G16 |
| JESD-609 Code | e4 |
| Moisture Sensitivity Level | 1 |
| Neg Supply Voltage-Nom (Vsup) | -4.5 V |
| Neg Supply Voltage-Min (Vsup) | 0.0 V |
| Neg Supply Voltage-Max (Vsup) | -6.0 V |
| Number of Channels | 4 |
| Number of Functions | 1 |
| Number of Terminals | 16 |
| Off-state Isolation-Nom | 50.0 dB |
| On-state Resistance Match-Nom | 5.0 ohm |
| On-state Resistance-Max (Ron) | 120.0 ohm |
| Operating Temperature-Min | -55.0 Cel |
| Operating Temperature-Max | 125.0 Cel |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | SOP |
| Package Equivalence Code | SOP16,.25 |
| Package Shape | RECTANGULAR |
| Package Style | SMALL OUTLINE |
| Peak Reflow Temperature (Cel) | 260 |
| Power Supplies (V) | 2/6,GND/-6 |
| Qualification Status | Not Qualified |
| Seated Height-Max | 1.75 mm |
| Signal Current-Max | 0.025 A |
| Sub Category | Multiplexer or Switches |
| Supply Current-Max (Isup) | 0.16 mA |
| Supply Voltage-Nom (Vsup) | 4.5 V |
| Supply Voltage-Min (Vsup) | 2.0 V |
| Supply Voltage-Max (Vsup) | 6.0 V |
| Surface Mount | YES |
| Switch-off Time-Max | 250.0 ns |
| Switch-on Time-Max | 225.0 ns |
| Technology | CMOS |
| Temperature Grade | MILITARY |
| Terminal Finish | Nickel/Palladium/Gold (Ni/Pd/Au) |
| Terminal Form | GULL WING |
| Terminal Pitch | 1.27 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | 30 |
| Length | 9.9 mm |
| Width | 3.9 mm |
