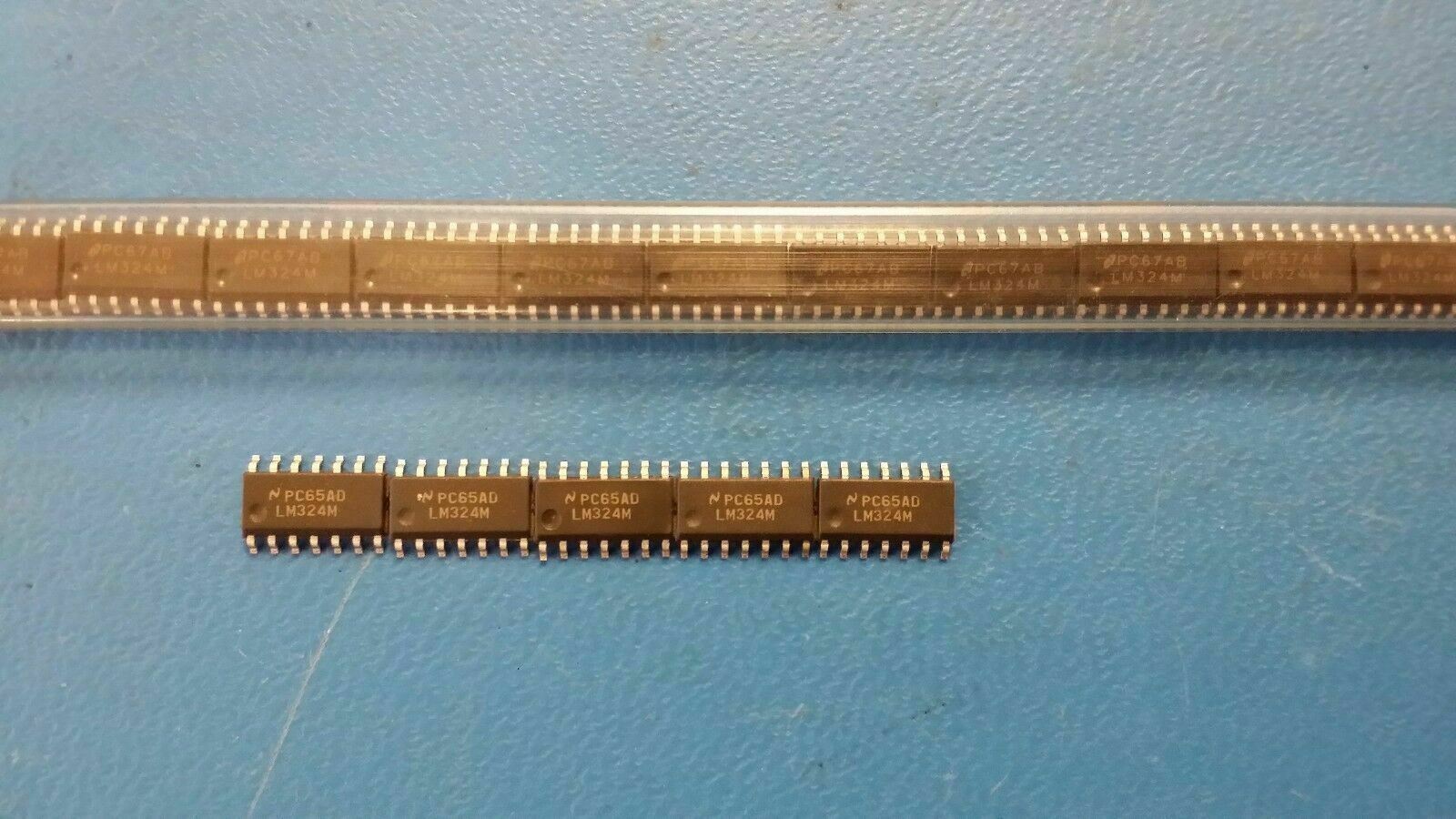

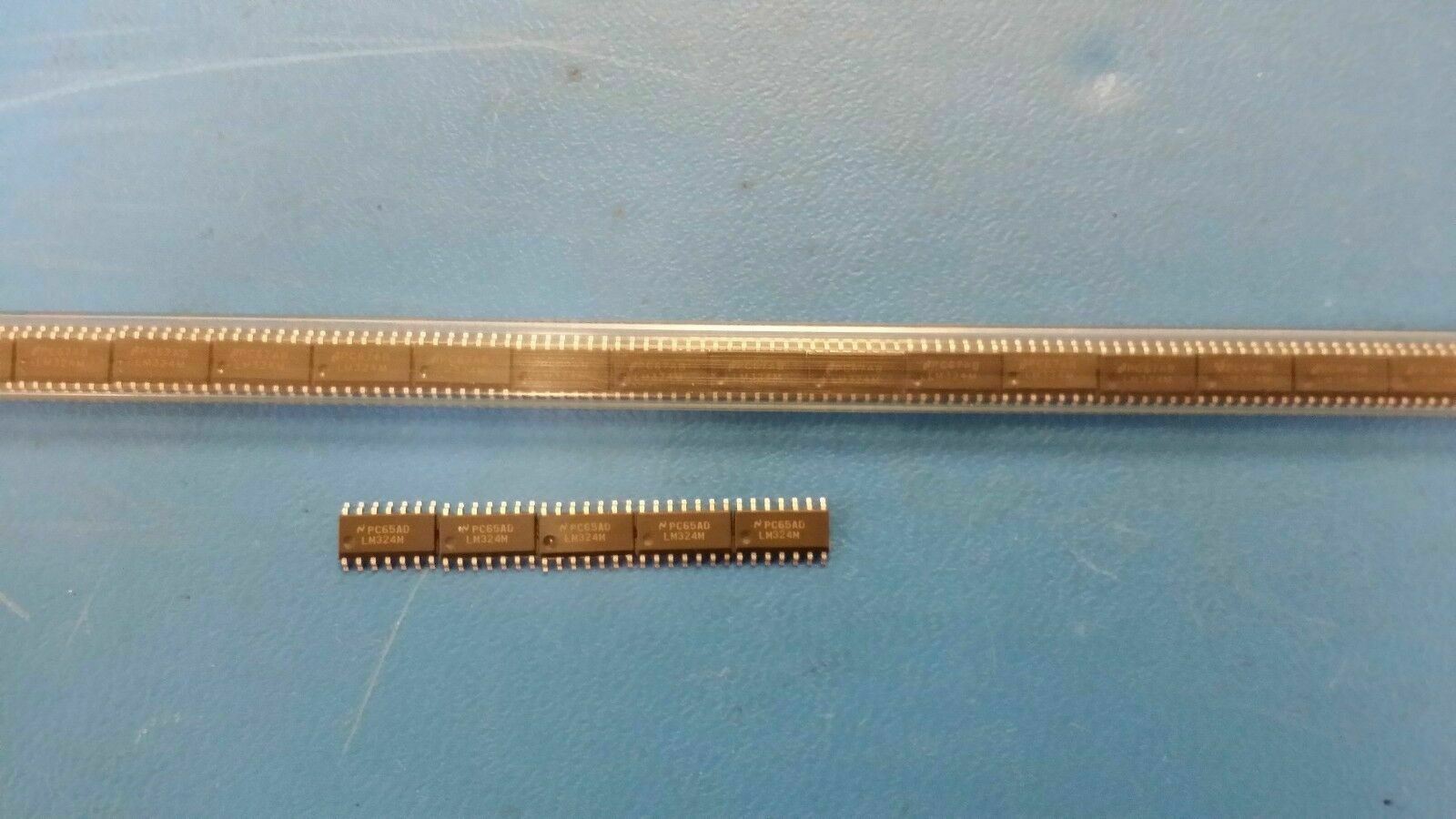

(5 PCS) LM324M OP Amp Quad GP ±16V/32V 14-Pin SOIC
Tax included.
THIS LISTING IS FOR (10PCS) OF LM324M BY NATIONAL SEMICONDUCTOR.
SPECIFICATIONS
| Status | Discontinued |
| Amplifier Type | OPERATIONAL AMPLIFIER |
| Architecture | VOLTAGE-FEEDBACK |
| Average Bias Current-Max (IIB) | 0.5000 µA |
| Bias Current-Max (IIB) @25C | 0.2500 µA |
| Common-mode Reject Ratio-Nom | 70 dB |
| Common-mode Reject Ratio-Min | 65 dB |
| Frequency Compensation | YES |
| Input Offset Voltage-Max | 9000 µV |
| JESD-30 Code | R-PDSO-G14 |
| JESD-609 Code | e0 |
| Low-Offset | NO |
| Micropower | YES |
| Neg Supply Voltage Limit-Max | -16 V |
| Number of Functions | 4 |
| Number of Terminals | 14 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 70 Cel |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | SOP |
| Package Equivalence Code | SOP14,.25 |
| Package Shape | RECTANGULAR |
| Package Style | SMALL OUTLINE |
| Power Supplies (V) | 5/30 |
| Qualification Status | Not Qualified |
| Sub Category | Operational Amplifier |
| Supply Current-Max | 3 mA |
| Supply Voltage Limit-Max | 16 V |
| Supply Voltage-Nom (Vsup) | 5 V |
| Surface Mount | YES |
| Technology | BIPOLAR |
| Temperature Grade | COMMERCIAL |
| Terminal Finish | Tin/Lead (Sn/Pb) |
| Terminal Form | GULL WING |
| Terminal Pitch | 1.27 mm |
| Terminal Position | DUAL |
| Unity Gain BW-Nom | 1000 kHz |
| Voltage Gain-Min | 25000 |
