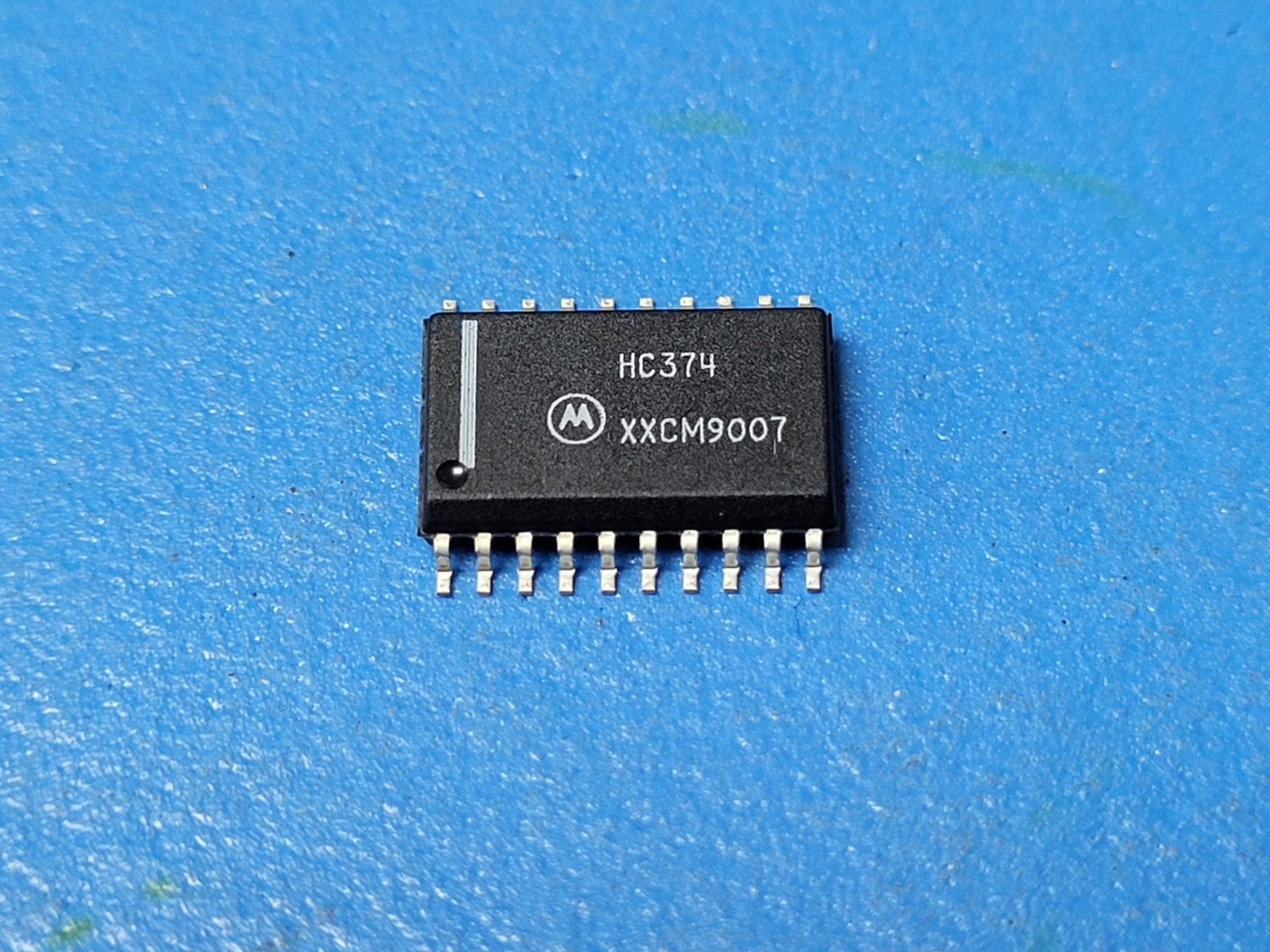

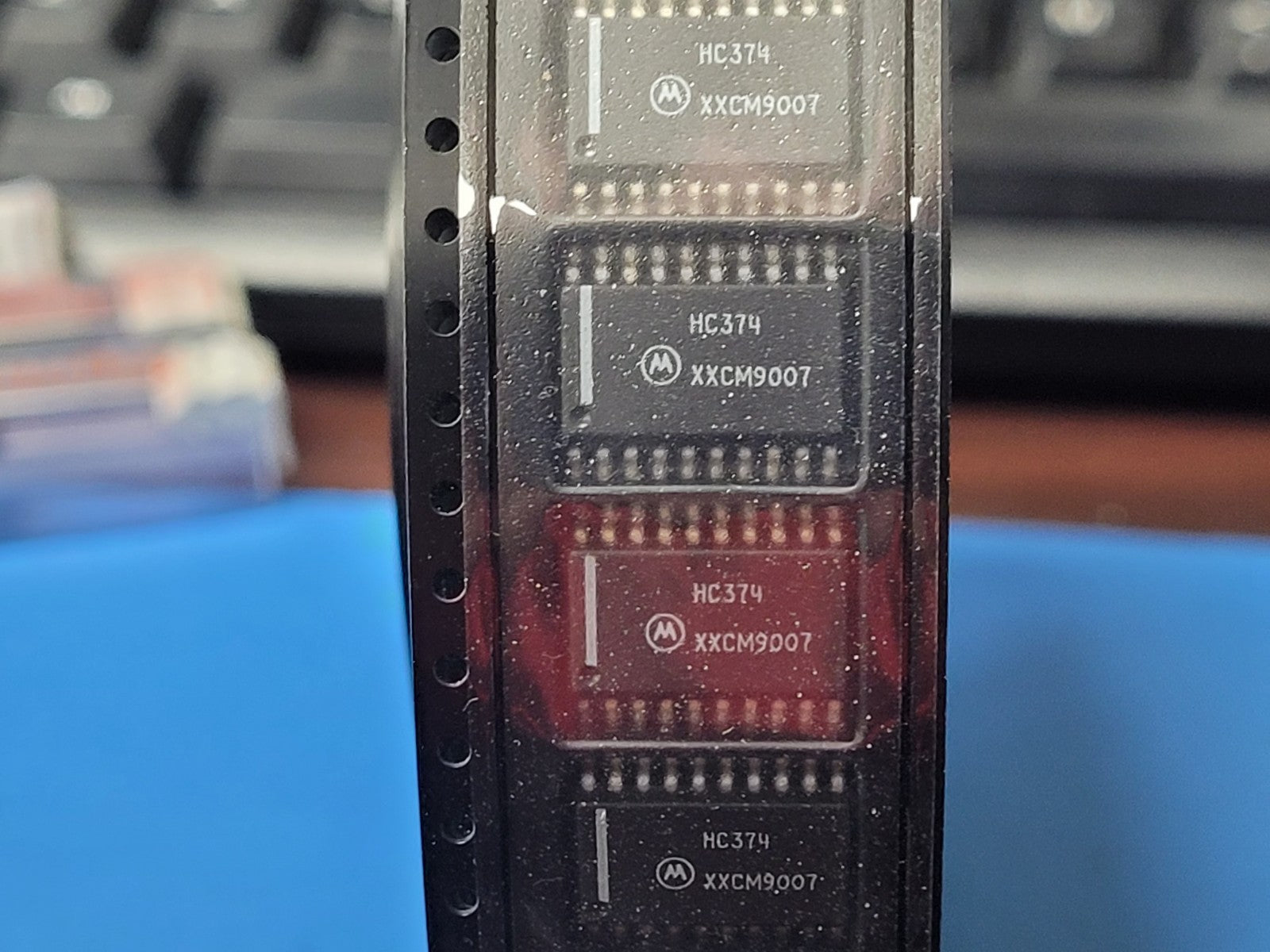

(10 PCS) MC74HC374DW MOT IC FF D-TYPE SINGLE 8BIT 20SOIC
Tax included.
THIS IS FOR (10 PCS) OF MC74HC374DW BY MOT
IC FF D-TYPE SINGLE 8BIT 20SOIC
Part #: MC74HC374DW
Part Category: Logic ICs
Manufacturer: Motorola Solutions, Inc.
Description: Bus Driver, HC/UH Series, 1-Func, 8-Bit, True Output, CMOS, PDSO20
Mfr Package Description SOIC-20
Status Discontinued
Logic IC Type BUS DRIVER
Sub Category FF/Latches
Family HC/UH
JESD-30 Code R-PDSO-G20
JESD-609 Code e0
Load Capacitance (CL) 50.0 pF
Max Frequency@Nom-Sup 2.0E7 Hz
Max I(ol) 0.006 Amp
Number of Bits 8
Number of Functions 1
Number of Ports 2
Number of Terminals 20
Operating Temperature-Min -55.0 Cel
Operating Temperature-Max 125.0 Cel
Output Characteristics 3-STATE
Output Polarity TRUE
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP20,.4
Package Shape RECTANGULAR
Package Style SMALL OUTLINE
Propagation Delay (tpd) 54.0 ns
Qualification Status Not Qualified
Seated Height-Max 2.65 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 2.0 V
Supply Voltage-Max (Vsup) 6.0 V
Surface Mount YES
Technology CMOS
Temperature Grade MILITARY
Terminal Finish TIN LEAD
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Trigger Type POSITIVE EDGE
Length 12.8 mm
Width 7.5 mm
