(1 PC) Z8410AB1(Z80-ADMA) SGS DMA Controller 1 Channel 4MHz CMOS PDIP40
Tax included.

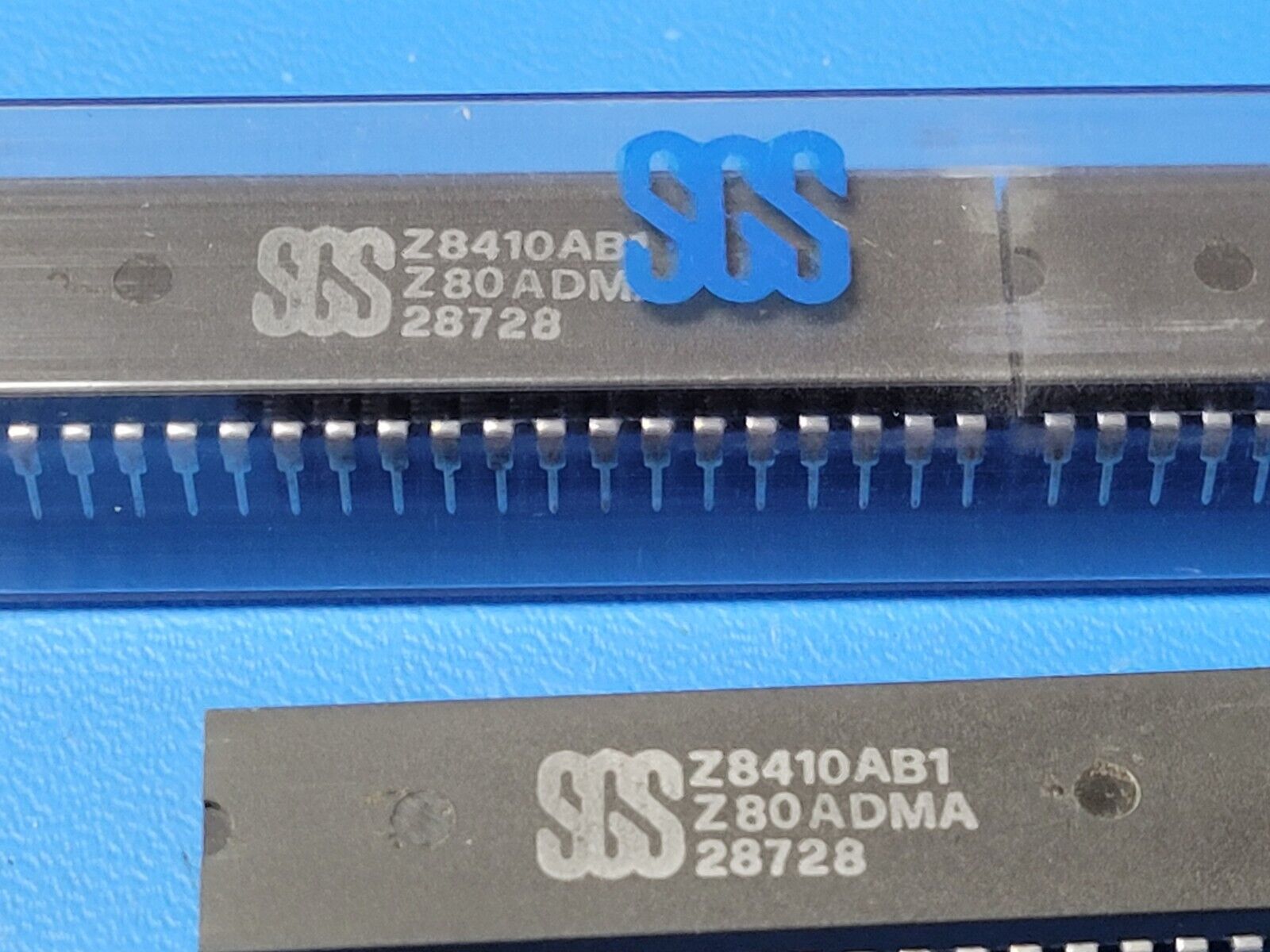

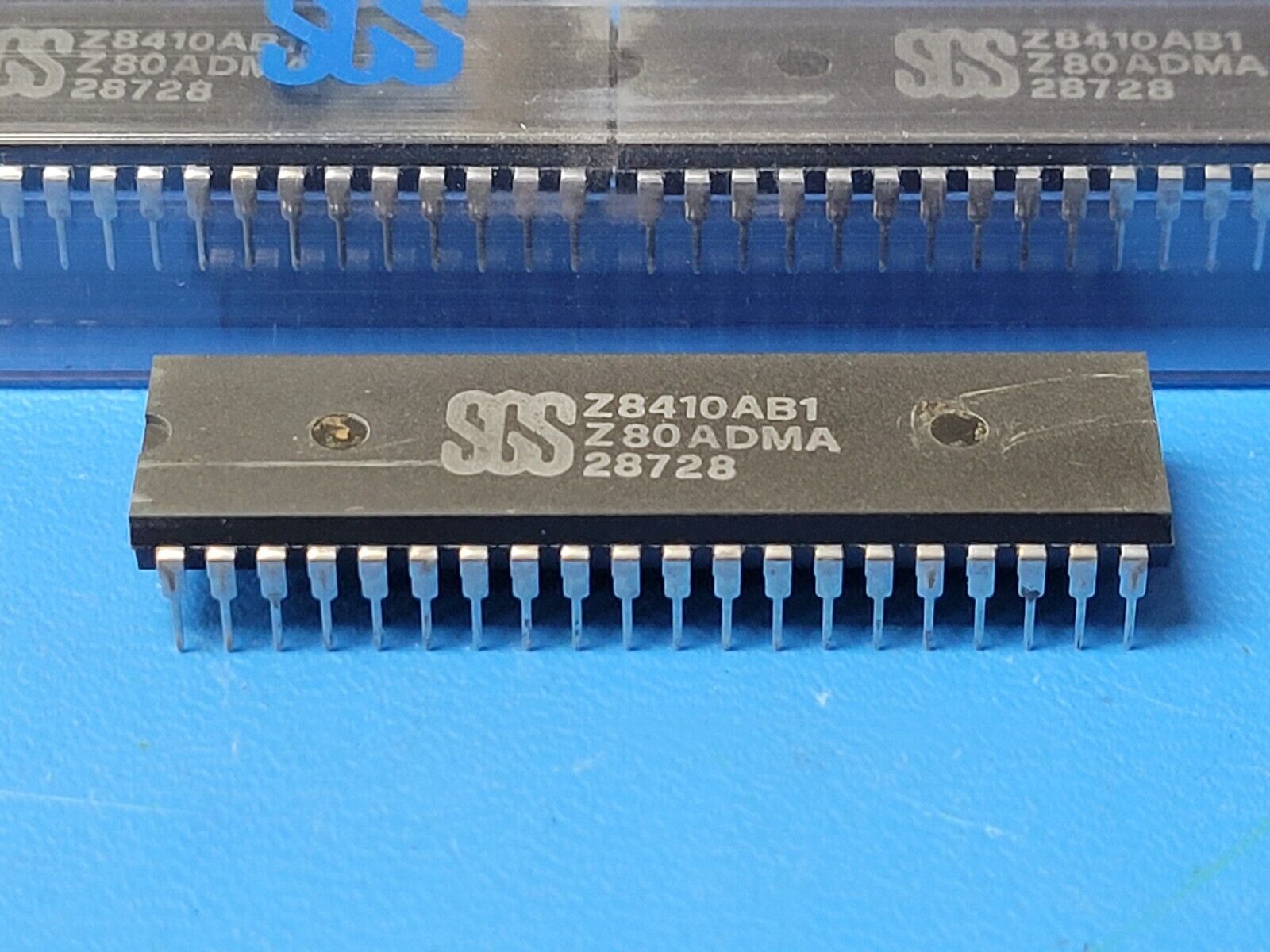

THIS IS FOR (1 PC) OF Z8410AB1(Z80-ADMA) BY SGS
DMA Controller 1 Channel 4MHz CMOS PDIP40
Mfr Package Description PLASTIC, DIP-40
Status Discontinued
Address Bus Width 16.0
Bus Compatibility Z80
Clock Frequency-Max 4.0 MHz
External Data Bus Width 8.0
JESD-30 Code R-PDIP-T40
JESD-609 Code e0
Number of DMA Channels 1.0
Number of Terminals 40
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP40,.6
Package Shape RECTANGULAR
Package Style IN-LINE
Power Supplies 5
Qualification Status Not Qualified
Seated Height-Max 4.45 mm
Sub Category DMA Controllers
Supply Current-Max 200.0 mA
Supply Voltage-Nom 5.0 V
Supply Voltage-Min 4.75 V
Supply Voltage-Max 5.25 V
Surface Mount NO
Technology CMOS
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Length 52.18 mm
Width 15.24 mm
