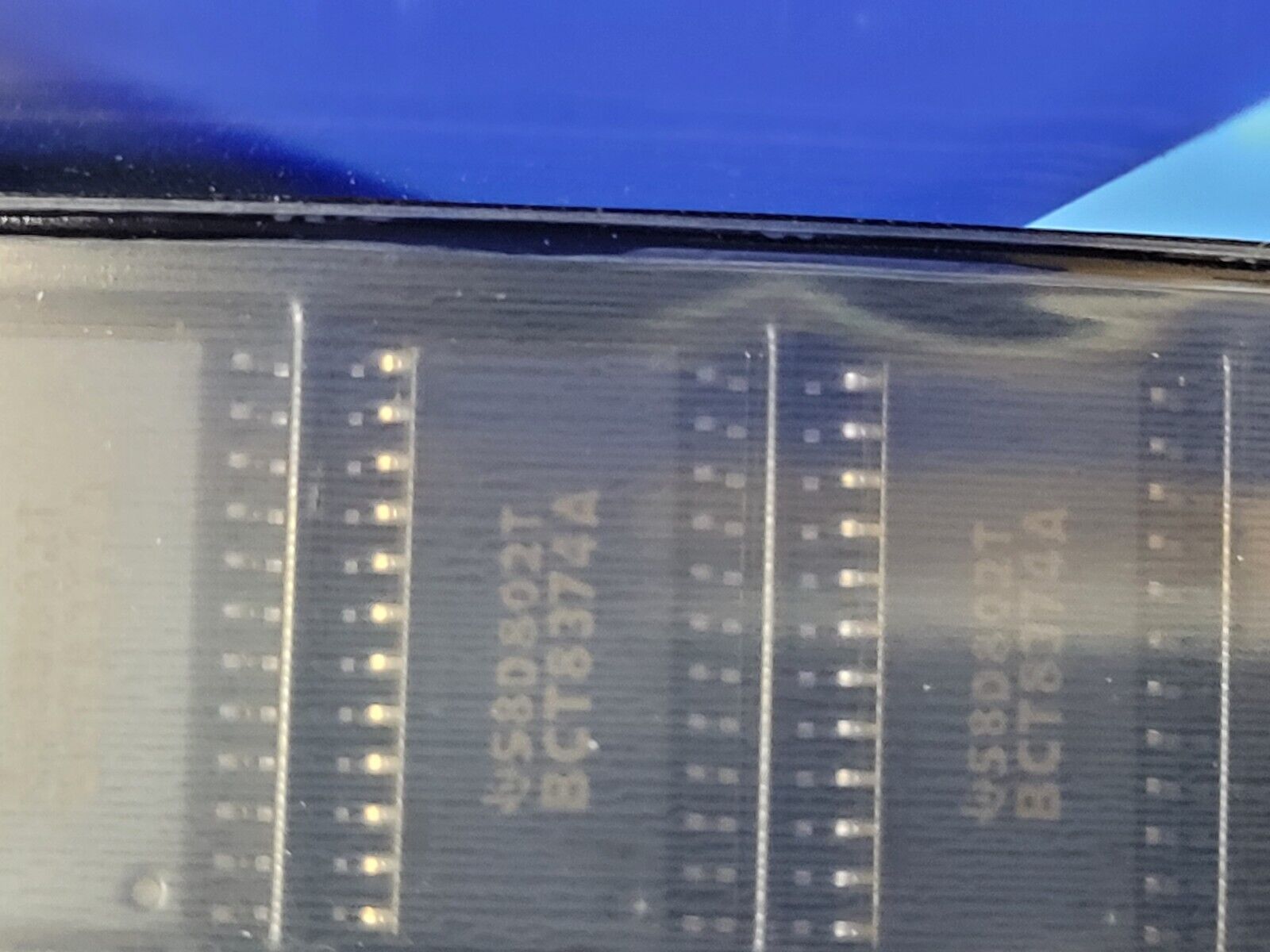

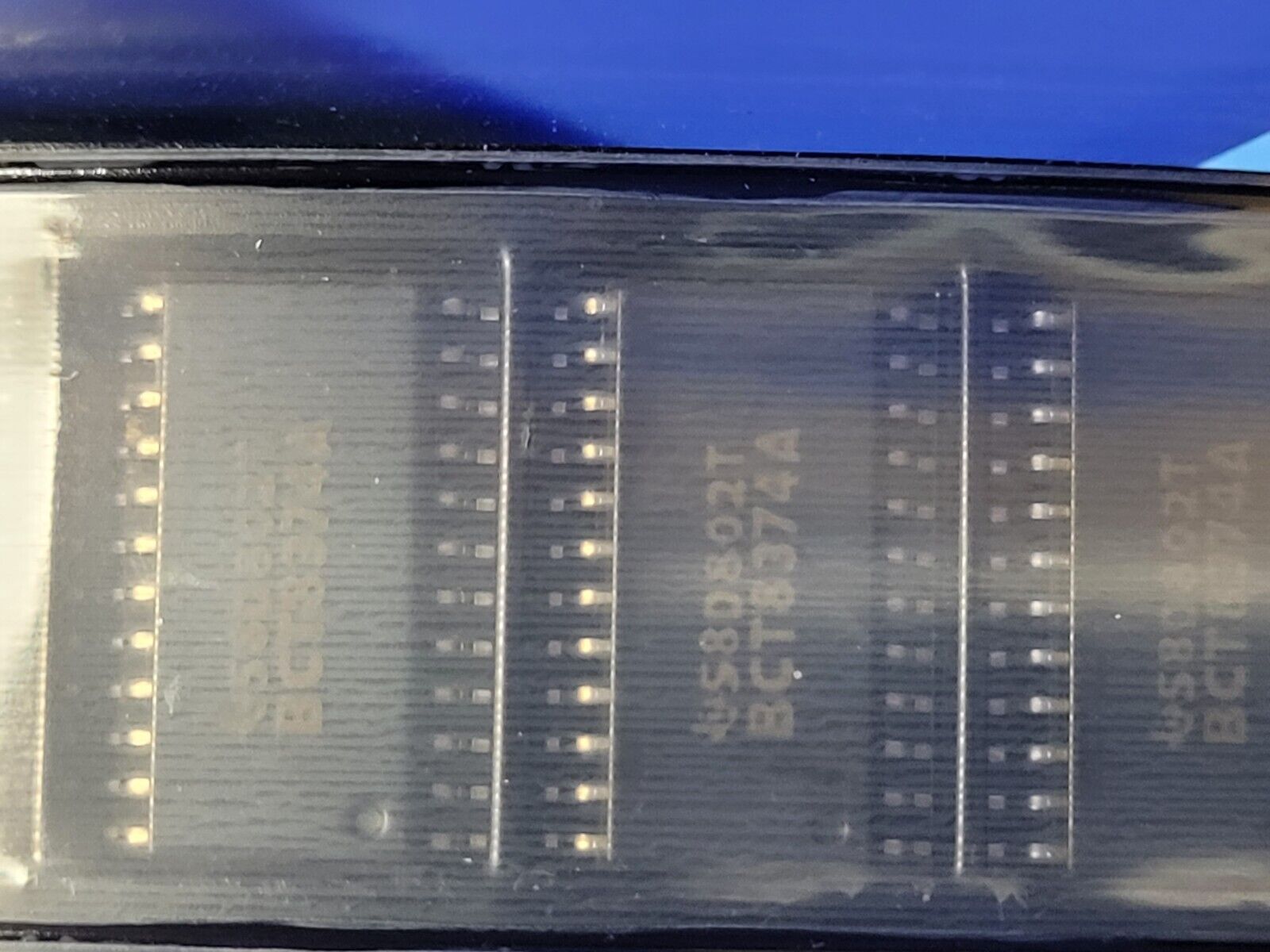

(1 PC) SN74BCT8374ADWR TI IC SCAN TEST DEVICE W/FF 24-SOIC
Tax included.

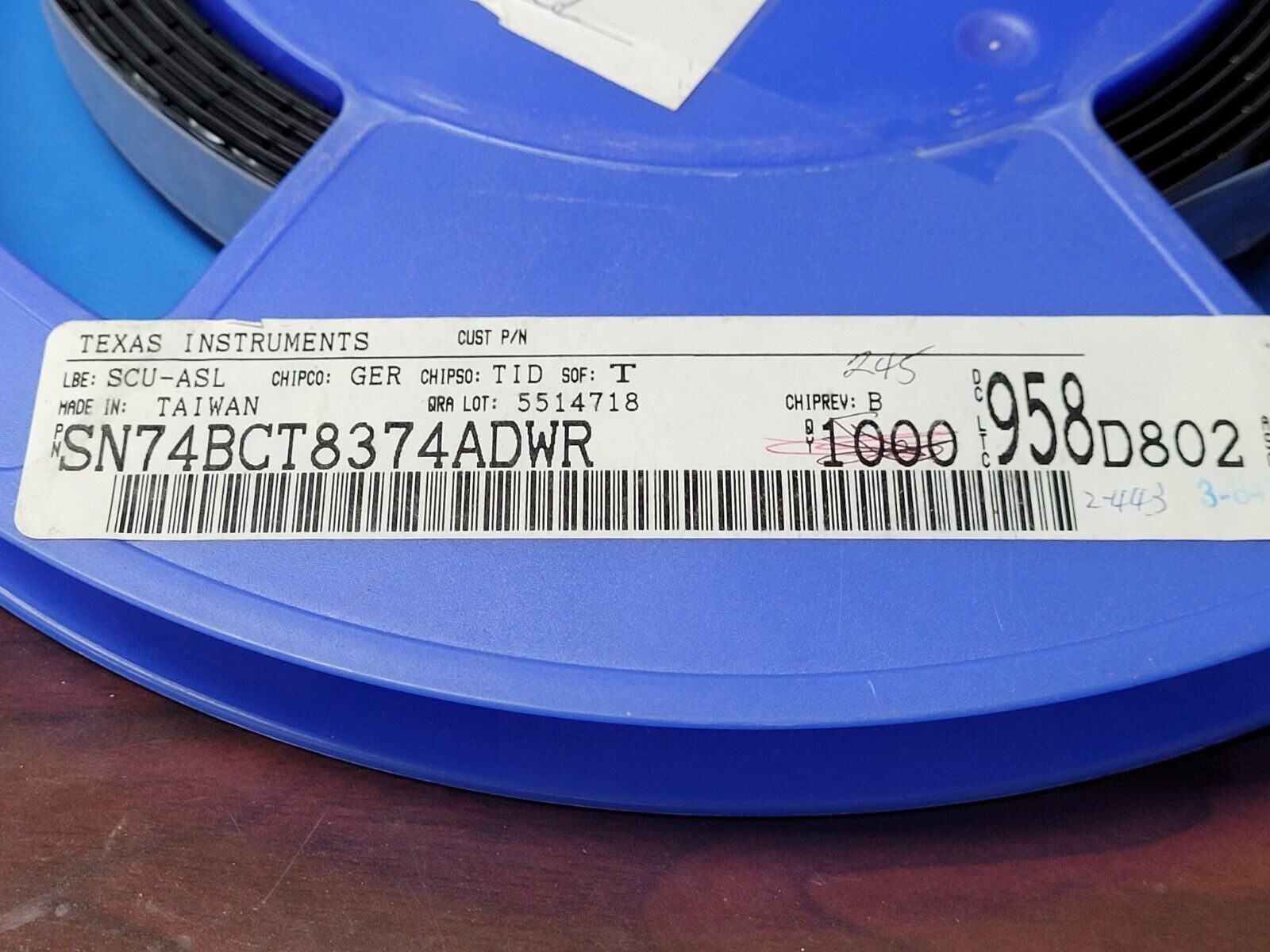

THIS IS FOR (1 PC) OF SN74BCT8374ADWR BY TI
IC SCAN TEST DEVICE W/FF 24-SOIC
Mfr Package Description PLASTIC, SO-24
Status Discontinued
Logic IC Type BOUNDARY SCAN BUS DRIVER
Sub Category FF/Latches
Family BCT/FBT
JESD-30 Code R-PDSO-G24
Max Frequency@Nom-Sup 7.0E7 Hz
Max I(ol) 0.064 Amp
Number of Bits 8
Number of Functions 1
Number of Ports 2
Number of Terminals 24
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Characteristics 3-STATE
Output Polarity TRUE
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP24,.4
Package Shape RECTANGULAR
Package Style SMALL OUTLINE
Packing Method TR
Peak Reflow Temperature (Cel) NOT SPECIFIED
Power Supply Current-Max (ICC) 52.0 mA
Prop. Delay@Nom-Sup 10.0 ns
Propagation Delay (tpd) 9.5 ns
Qualification Status Not Qualified
Seated Height-Max 2.65 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.5 V
Supply Voltage-Max (Vsup) 5.5 V
Surface Mount YES
Technology BICMOS
Temperature Grade COMMERCIAL
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Trigger Type POSITIVE EDGE
Length 15.4 mm
Width 7.5 mm
Additional Feature SUPPORTS IEEE STANDARD 1149.1-1990 BOUNDARY SCAN
