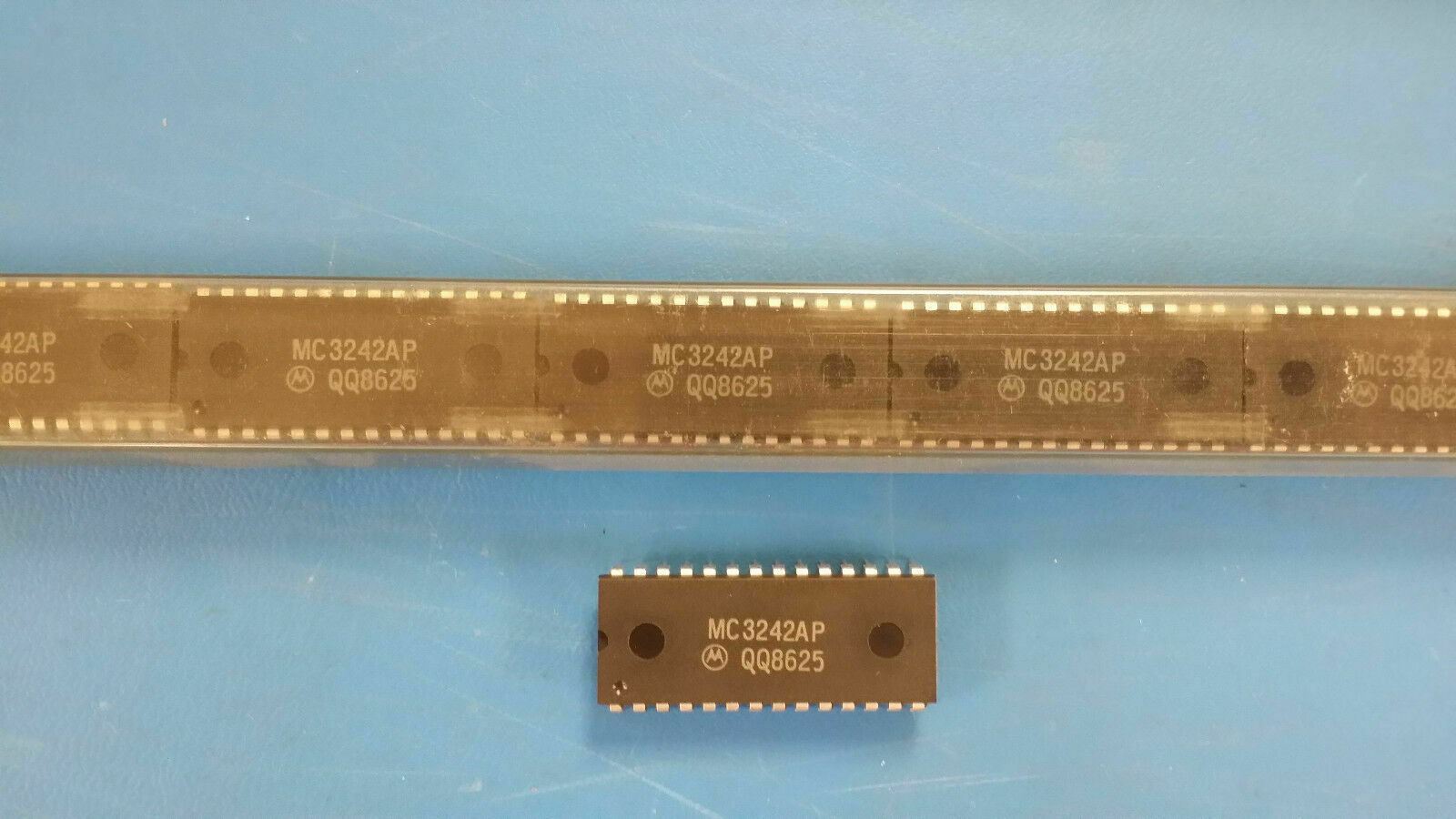

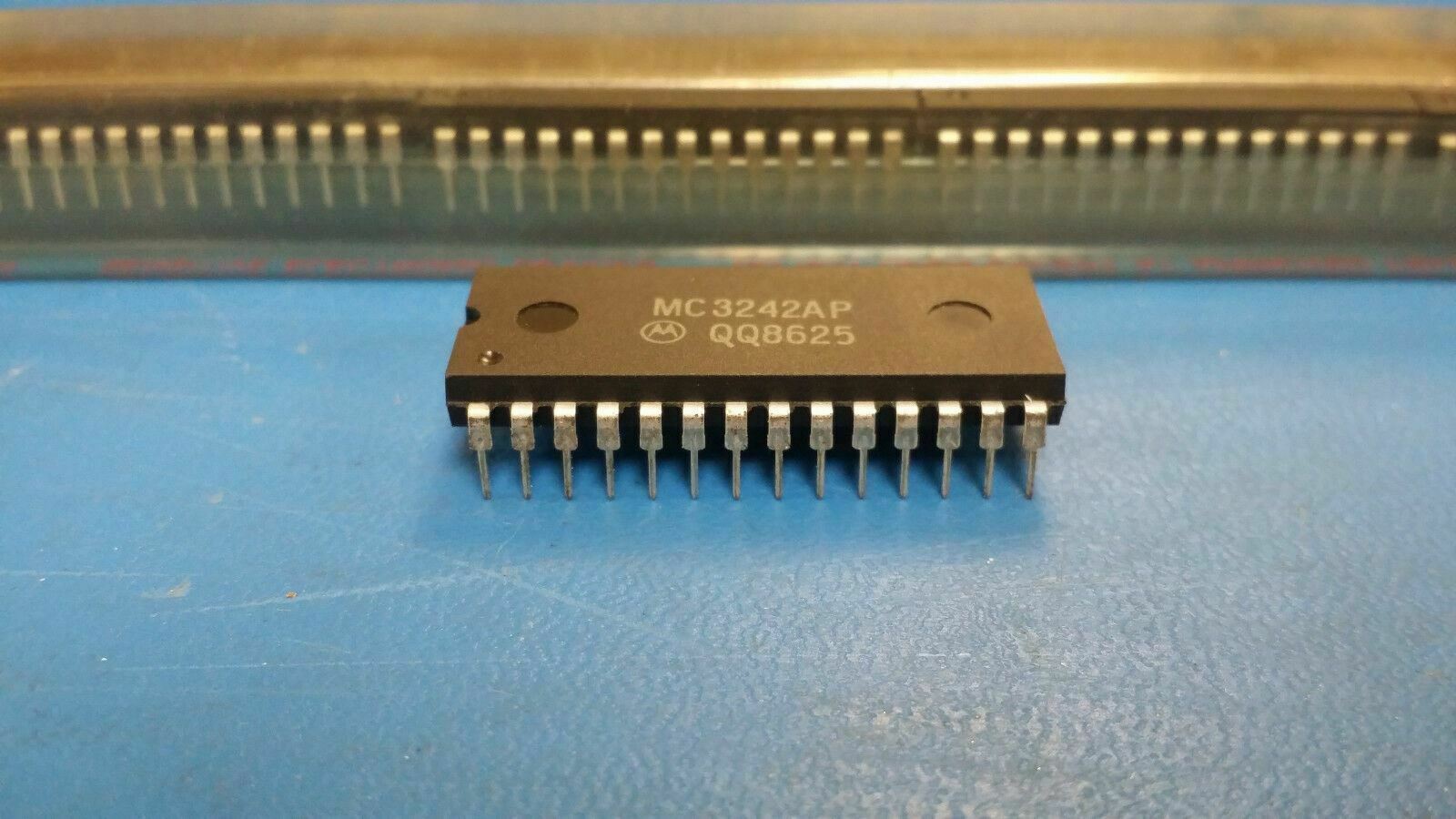

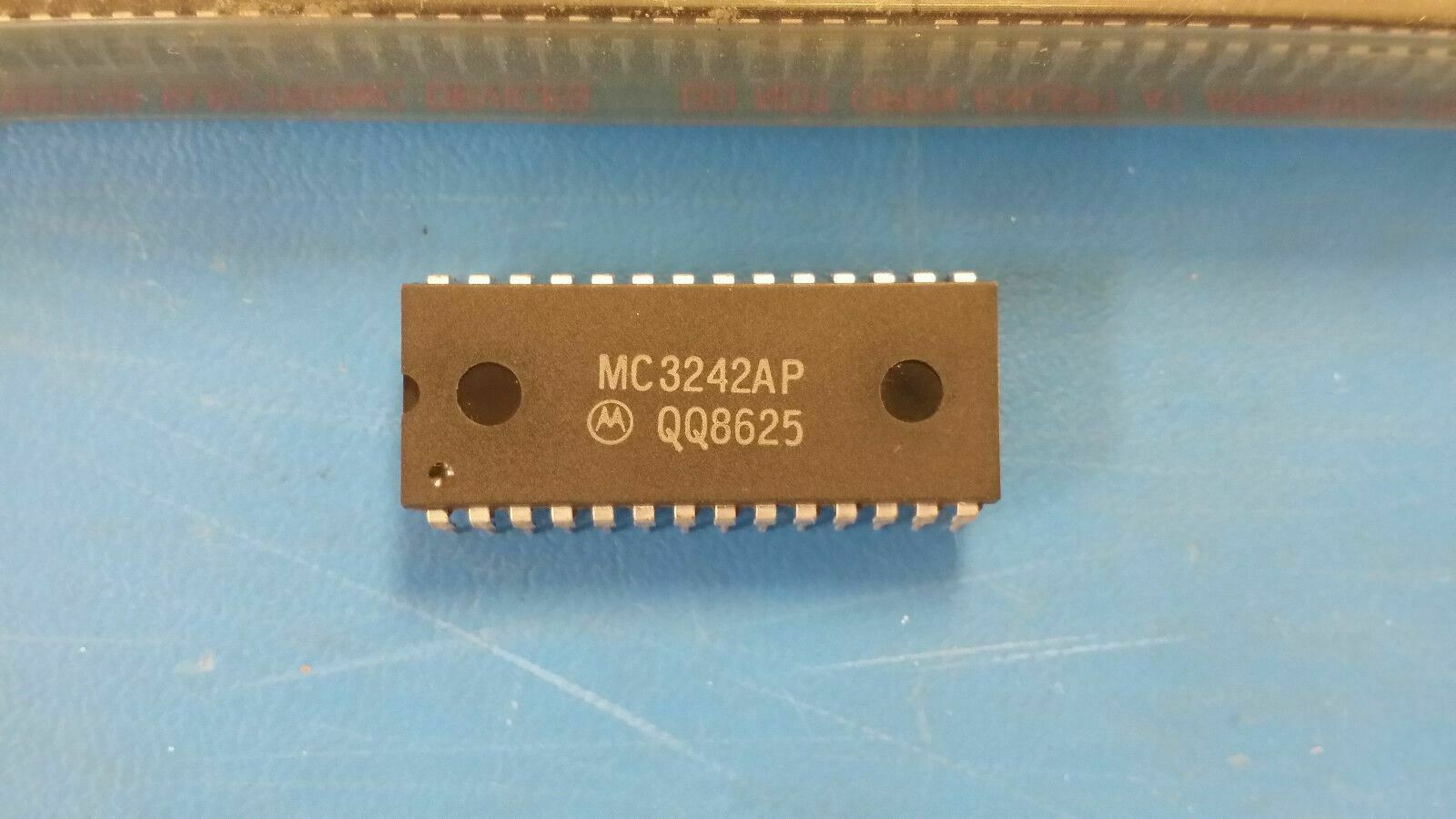

(2 PC) MC3242AP MC32 SERIES 14 LINE TO 1 LINE MULTIPLEXER INVERTED OUTPUT PDIP28
Tax included.
THIS LISTING IS FOR (1 PC) OF MC3242AP BY MOTOROLA SEMI
MC32 SERIES 14 LINE TO 1 LINE MULTIPLEXER INVERTED OUTPUT PDIP28
Manufacturer: Motorola Solutions, Inc.
Description: MC32 SERIES, 14 LINE TO 1 LINE MULTIPLEXER, INVERTED OUTPUT, PDIP28
Mfr Package Description
MC32 SERIES 14 LINE TO 1 LINE MULTIPLEXER INVERTED OUTPUT PDIP28
Part #: MC3242AP
Part Category: Logic ICsManufacturer: Motorola Solutions, Inc.
Description: MC32 SERIES, 14 LINE TO 1 LINE MULTIPLEXER, INVERTED OUTPUT, PDIP28
Mfr Package Description
| PLASTIC, DIP-28 | |
| Status | Discontinued |
| Logic IC Type | MULTIPLEXER |
| Family | MC32 |
| JESD-30 Code | R-PDIP-T28 |
| JESD-609 Code | e0 |
| Number of Functions | 1 |
| Number of Inputs | 14.0 |
| Number of Outputs | 1.0 |
| Number of Terminals | 28 |
| Operating Temperature-Min | 0.0 Cel |
| Operating Temperature-Max | 75.0 Cel |
| Output Polarity | INVERTED |
| Package Body Material | PLASTIC/EPOXY |
| Package Code | DIP |
| Package Shape | RECTANGULAR |
| Package Style | IN-LINE |
| Peak Reflow Temperature (Cel) | NOT SPECIFIED |
| Propagation Delay (tpd) | 9.0 ns |
| Qualification Status | Not Qualified |
| Seated Height-Max | 5.08 mm |
| Supply Voltage-Nom (Vsup) | 5 |
| Supply Voltage-Min (Vsup) | 4.5 V |
| Supply Voltage-Max (Vsup) | 5.5 V |
| Surface Mount | NO |
| Temperature Grade | COMMERCIAL EXTENDED |
| Terminal Finish | TIN LEAD |
| Terminal Form | THROUGH-HOLE |
| Terminal Pitch | 2.54 mm |
| Terminal Position | DUAL |
| Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
| Length | 36.83 mm |
| Width | 7.62 mm |
