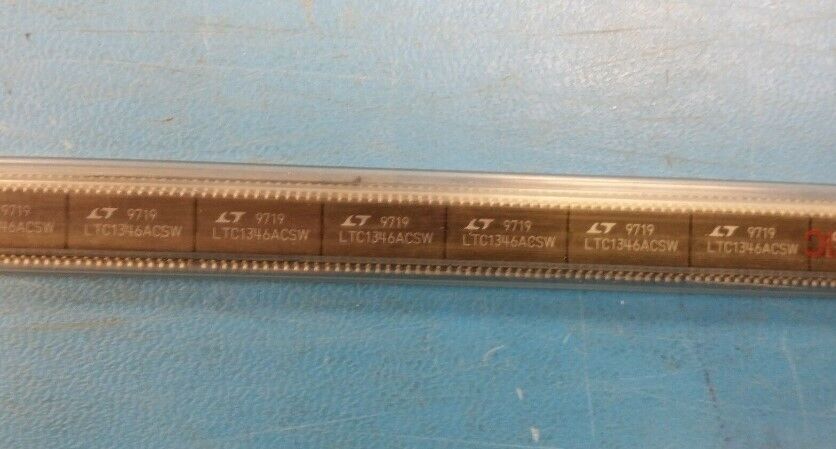

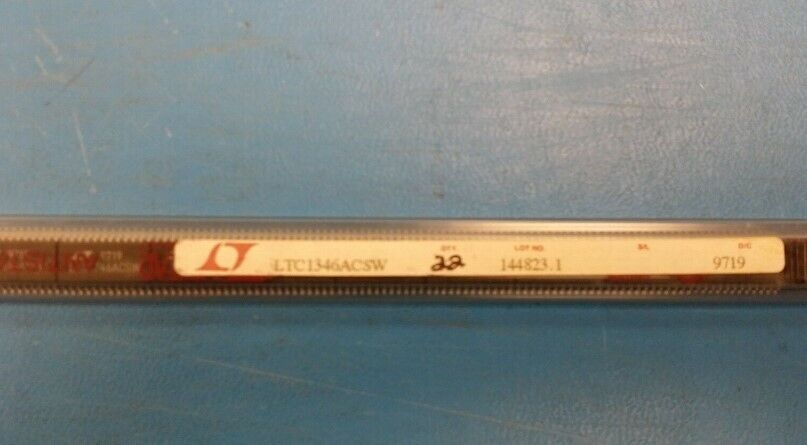

(1 PC) LTC1346ACSW IC TXRX V.35 DCE/DTE 24-SOIC
Tax included.
THIS LISTING IS FOR (1PC) OF LTC1346ACSW BY LINEAR TECHNOLOGY
Mfr Package Description 0.300 INCH, PLASTIC, SO-24
Status Transferred
Interface IC Type LINE TRANSCEIVER
Differential Output YES
Driver Number of Bits 3.0
High Level Input Current-Max 1.0E-5 Amp
Input Characteristics DIFFERENTIAL SCHMITT TRIGGER
Interface Standard EIA-232; EIA-422; EIA-485; V.35
JESD-30 Code R-PDSO-G24
JESD-609 Code e0
Moisture Sensitivity Level 1
Negative Supply Voltage-Nom -5.0 V
Number of Functions 3
Number of Terminals 24
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Out Swing-Min 0.44 V
Output Characteristics TOTEM-POLE
Output Low Current-Max 0.004 Amp
Output Polarity COMPLEMENTARY
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP24,.4
Package Shape RECTANGULAR
Package Style SMALL OUTLINE
Qualification Status Not Qualified
Receive Delay-Max 100.0 ns
Receiver Number of Bits 3.0
Seated Height-Max 2.65 mm
Sub Category Line Driver or Receivers
Supply Current-Max 50.0 mA
Supply Voltage-Nom 5.0 V
Supply Voltage-Min 4.75 V
Supply Voltage-Max 5.25 V
Supply Voltage1-Nom -5.0 V
Supply Voltage1-Min -4.75 V
Supply Voltage1-Max -5.25 V
Surface Mount YES
Technology CMOS
Temperature Grade COMMERCIAL
Terminal Finish TIN LEAD
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Transmit Delay-Max 70.0 ns
Length 15.4 mm
Width 7.5 mm
