(1 PC) FB2033BB TTL/H/L SERIES, 8-BIT REGISTERED TRANSCEIVER, INVERTED OUTPUT
Tax included.

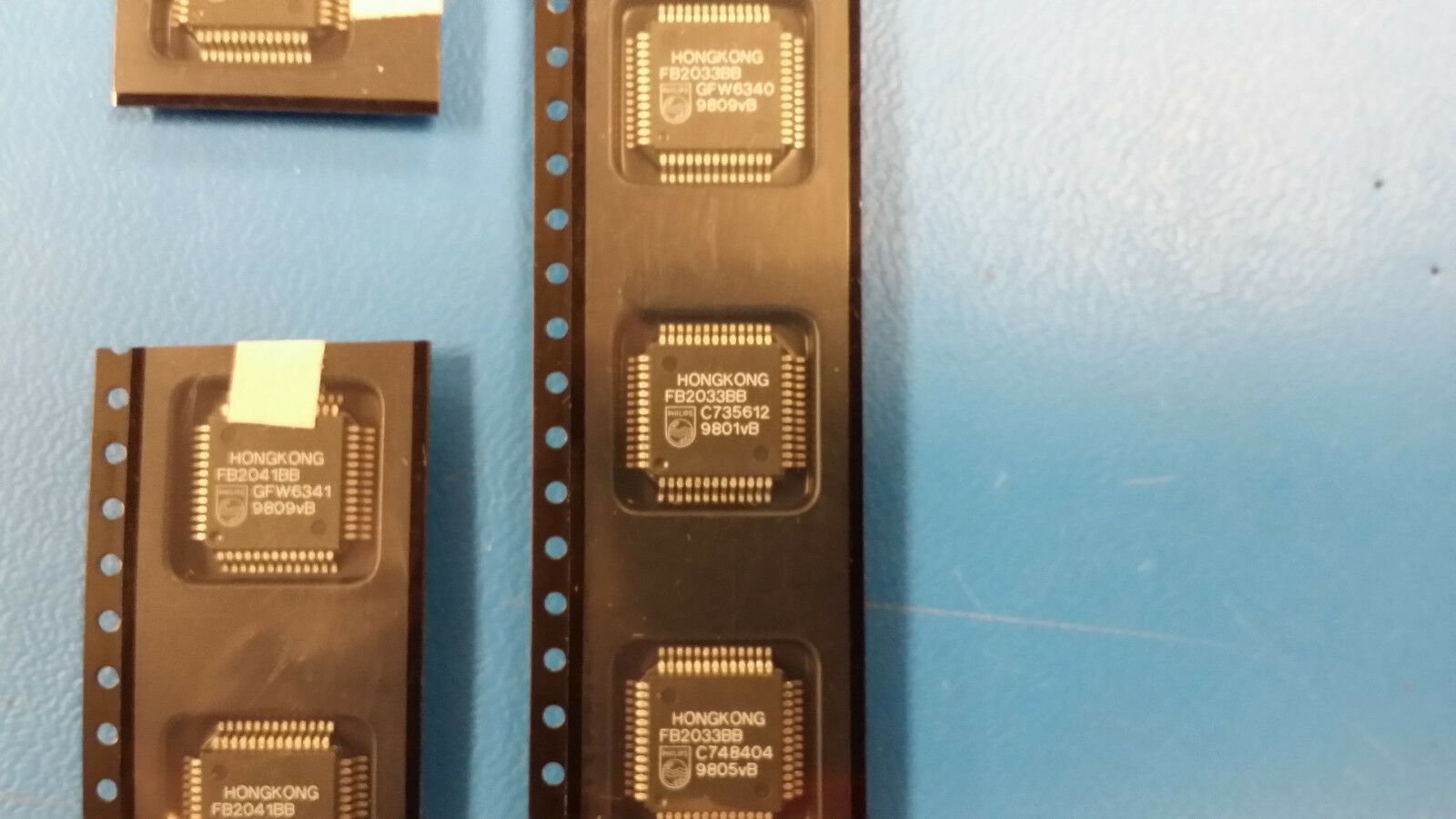

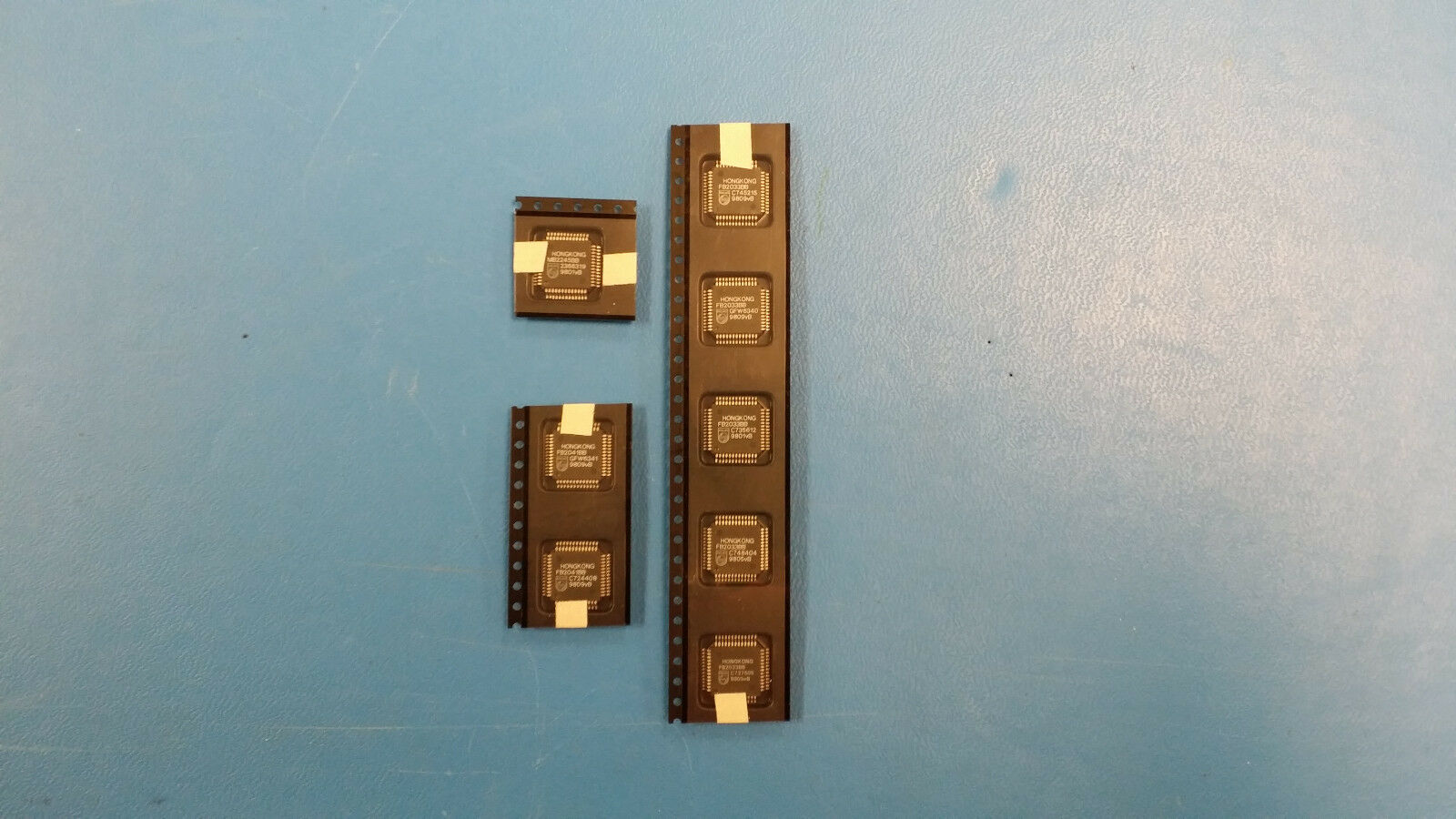

THIS LISTING IS FOR (1 PC) OF FB2033BB BY PHILIPS SEMICONDUCTOR
TTL/H/L SERIES, 8-BIT REGISTERED TRANSCEIVER, INVERTED OUTPUT, PQFP-52
Manufacturer: NXP
Description: TTL/H/L SERIES, 8-BIT REGISTERED TRANSCEIVER, INVERTED OUTPUT, PQFP52
Mfr Package Description
TTL/H/L SERIES, 8-BIT REGISTERED TRANSCEIVER, INVERTED OUTPUT, PQFP-52
Part #: FB2033BB
Part Category: Logic ICsManufacturer: NXP
Description: TTL/H/L SERIES, 8-BIT REGISTERED TRANSCEIVER, INVERTED OUTPUT, PQFP52
Mfr Package Description
PLASTIC, QFP-52 | |
Status | Discontinued |
Logic IC Type | REGISTERED BUS TRANSCEIVER |
Family | TTL/H/L |
JESD-30 Code | S-PQFP-G52 |
Load Capacitance (CL) | 50.0 pF |
Number of Bits | 8 |
Number of Functions | 1 |
Number of Ports | 2 |
Number of Terminals | 52 |
Operating Temperature-Min | 0.0 Cel |
Operating Temperature-Max | 70.0 Cel |
Output Characteristics | OPEN-COLLECTOR/3-STATE |
Output Polarity | INVERTED |
Package Body Material | PLASTIC/EPOXY |
Package Code | QFP |
Package Shape | SQUARE |
Package Style | FLATPACK |
Power Supply Current-Max (ICC) | 75.0 mA |
Propagation Delay (tpd) | 6.5 ns |
Qualification Status | Not Qualified |
Seated Height-Max | 2.45 mm |
Supply Voltage-Nom (Vsup) | 5 |
Supply Voltage-Min (Vsup) | 4.5 V |
Supply Voltage-Max (Vsup) | 5.5 V |
Surface Mount | YES |
Technology | TTL |
Temperature Grade | COMMERCIAL |
Terminal Form | GULL WING |
Terminal Pitch | 0.65 mm |
Terminal Position | QUAD |
Length | 10.0 mm |
Width | 10.0 mm |
Additional Feature | MULTIPLEXED REAL TIME/REGISTERED/LATCHED DATA; OPEN COLLECTOR BTL PORT OUTPUTS |
