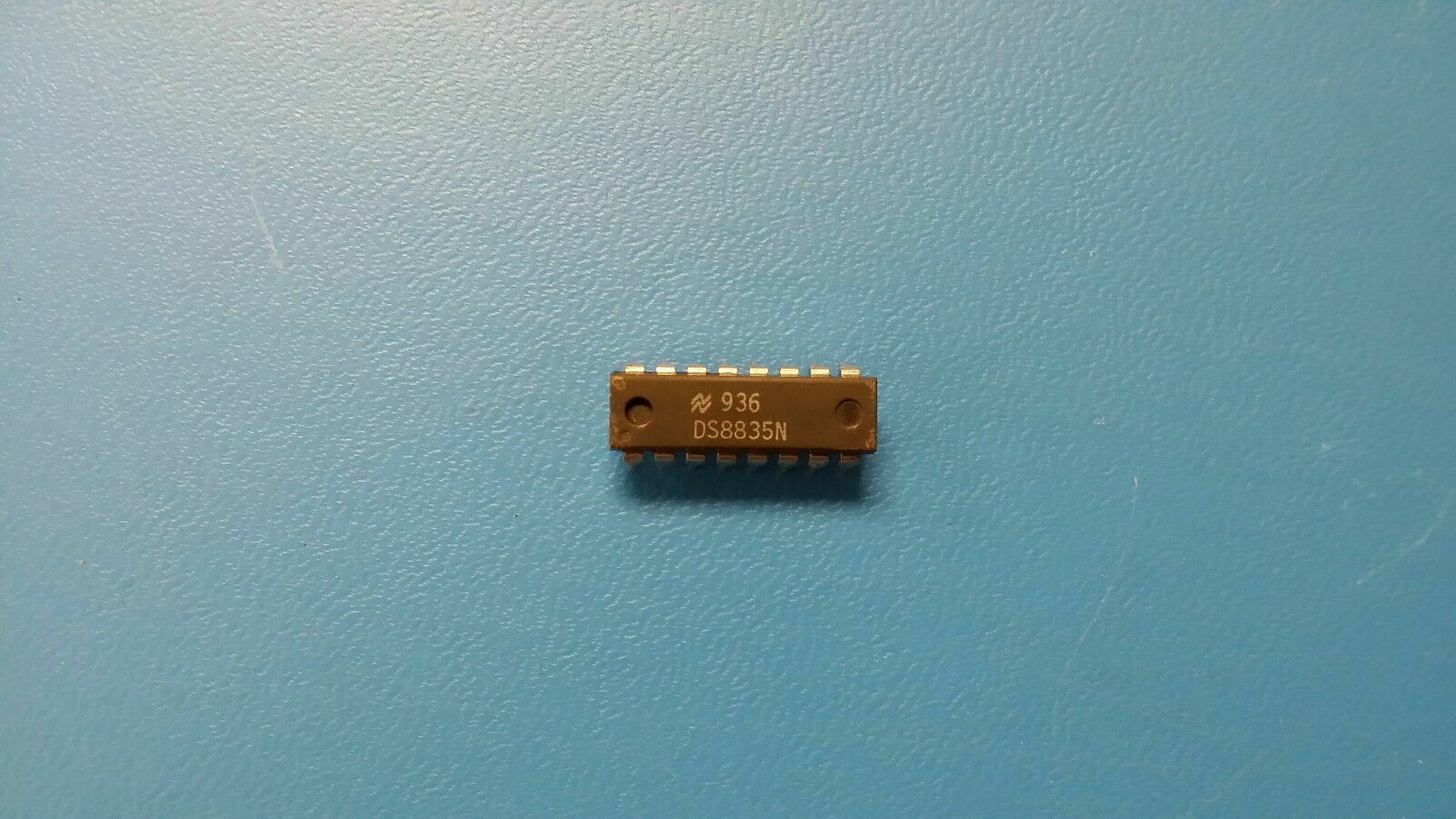

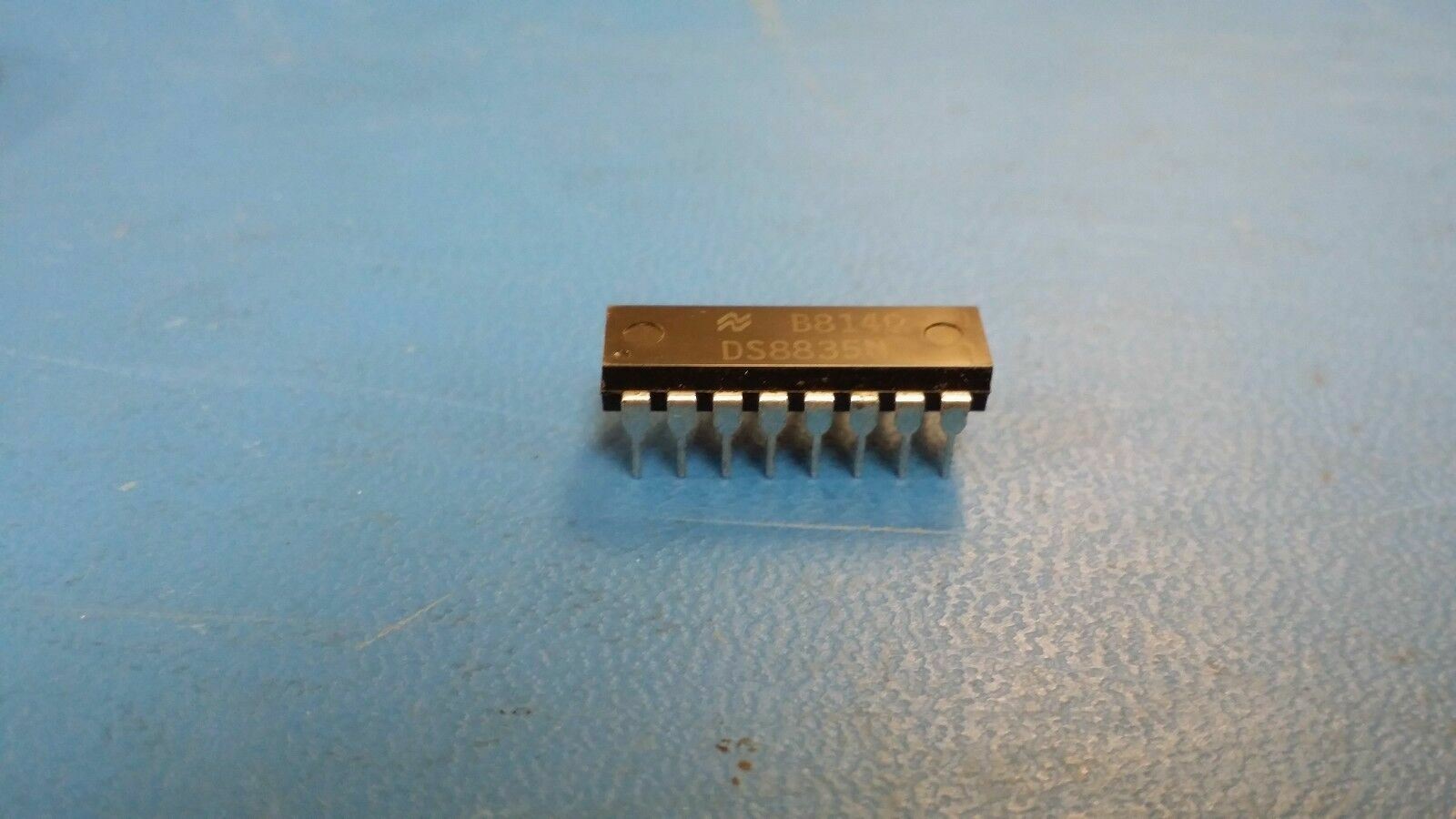

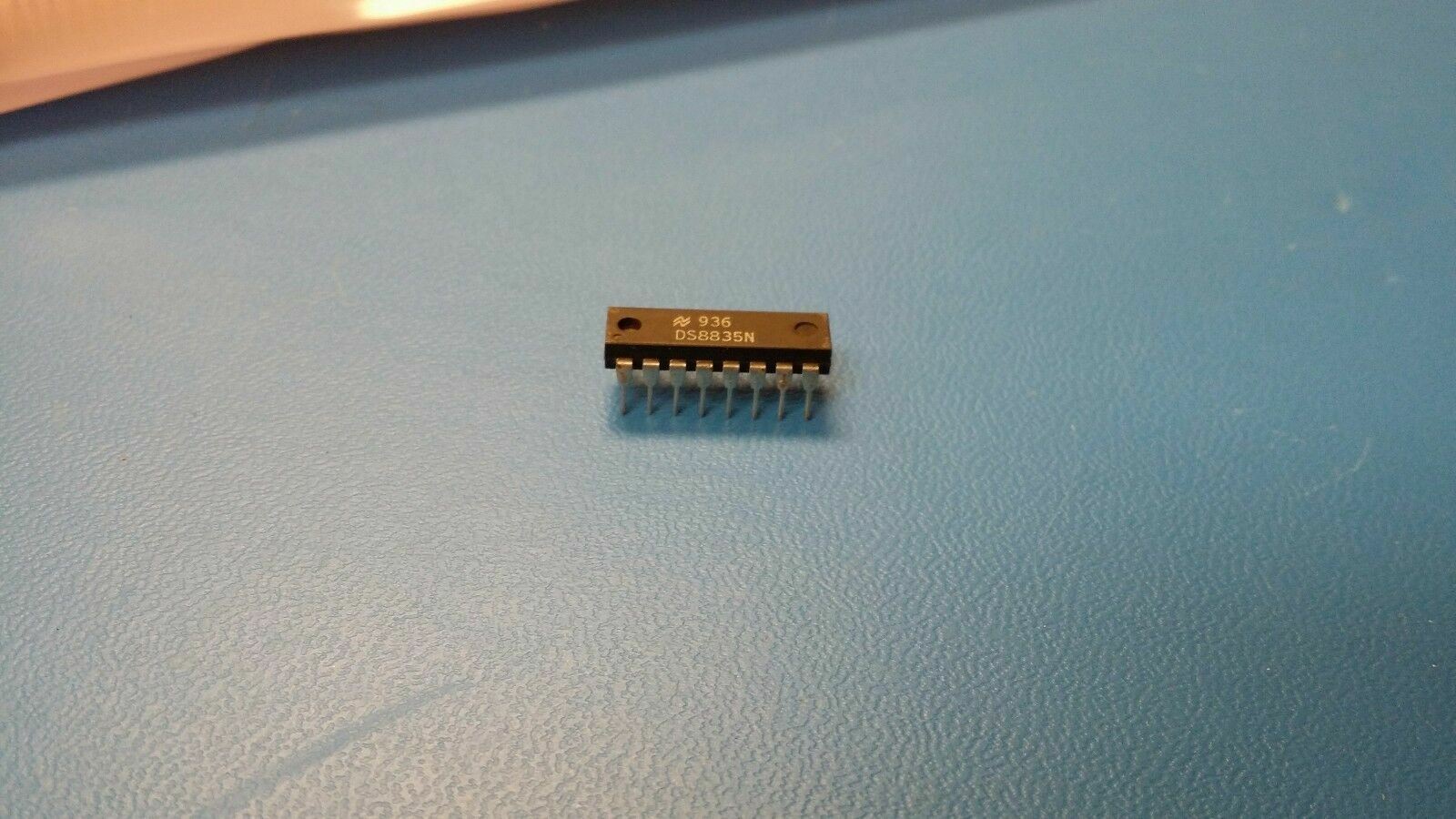

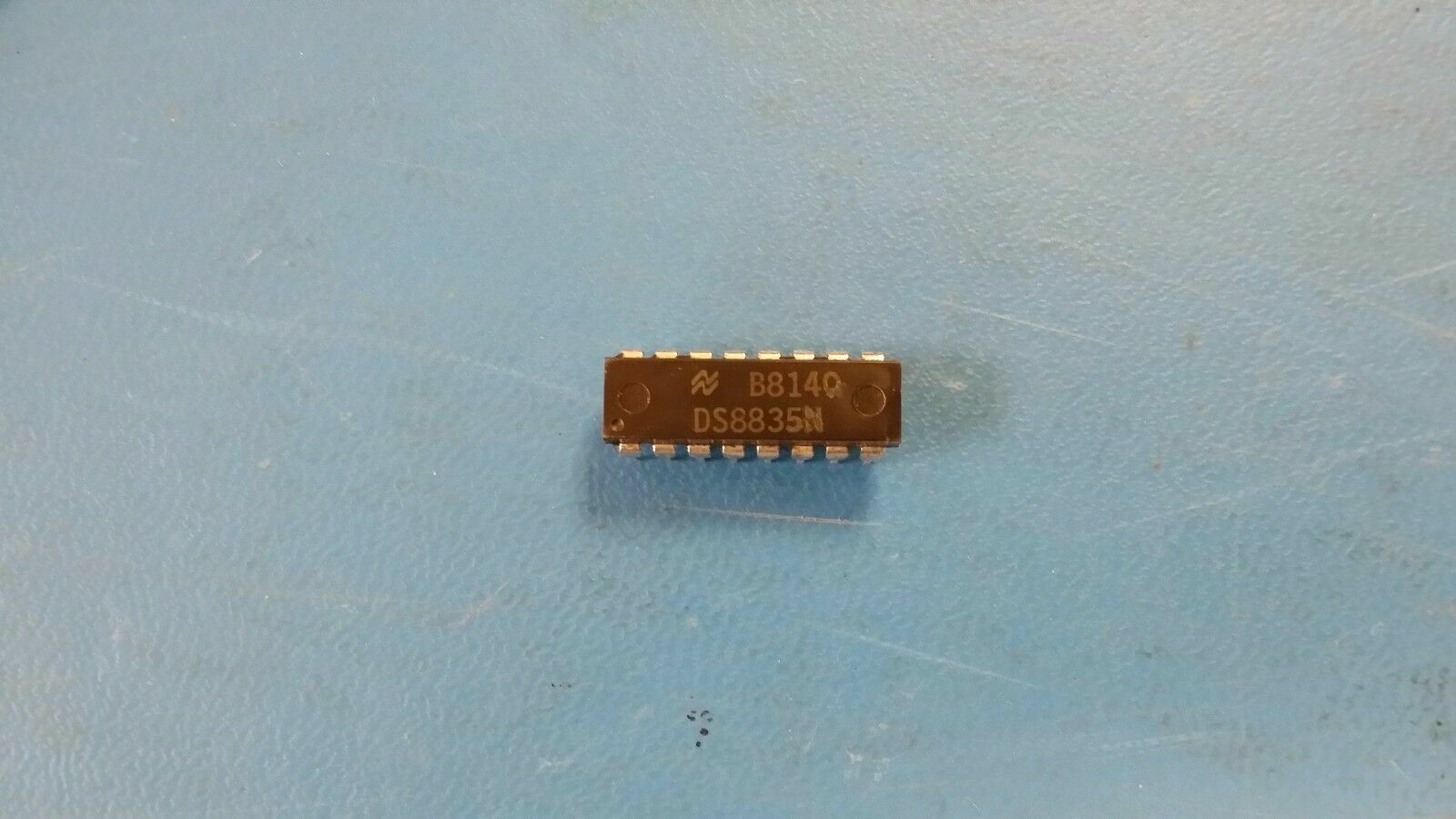

(1 PC) DS8835N NSC LINE TRANSCEIVER, PDIP16
Tax included.
THIS LISTING IS FOR (1 PC) OF DS8835N BY NSC
LINE TRANSCEIVER, PDIP16
Mfr Package Description 0.300 INCH, PLASTIC, DIP-16
Status Discontinued
Interface IC Type LINE TRANSCEIVER
Differential Output NO
Driver Number of Bits 4.0
Input Characteristics SCHMITT TRIGGER
Interface Standard GENERAL PURPOSE
JESD-30 Code R-PDIP-T16
JESD-609 Code e0
Number of Functions 1
Number of Terminals 16
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Polarity INVERTED
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Shape RECTANGULAR
Package Style IN-LINE
Qualification Status Not Qualified
Receive Delay-Max 35.0 ns
Receiver Number of Bits 4.0
Seated Height-Max 5.08 mm
Supply Current-Max 95.0 mA
Supply Voltage-Nom 5.0 V
Supply Voltage-Min 4.75 V
Supply Voltage-Max 5.25 V
Surface Mount NO
Technology BIPOLAR
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Transmit Delay-Max 20.0 ns
Length 21.755 mm
Width 7.62 mm
