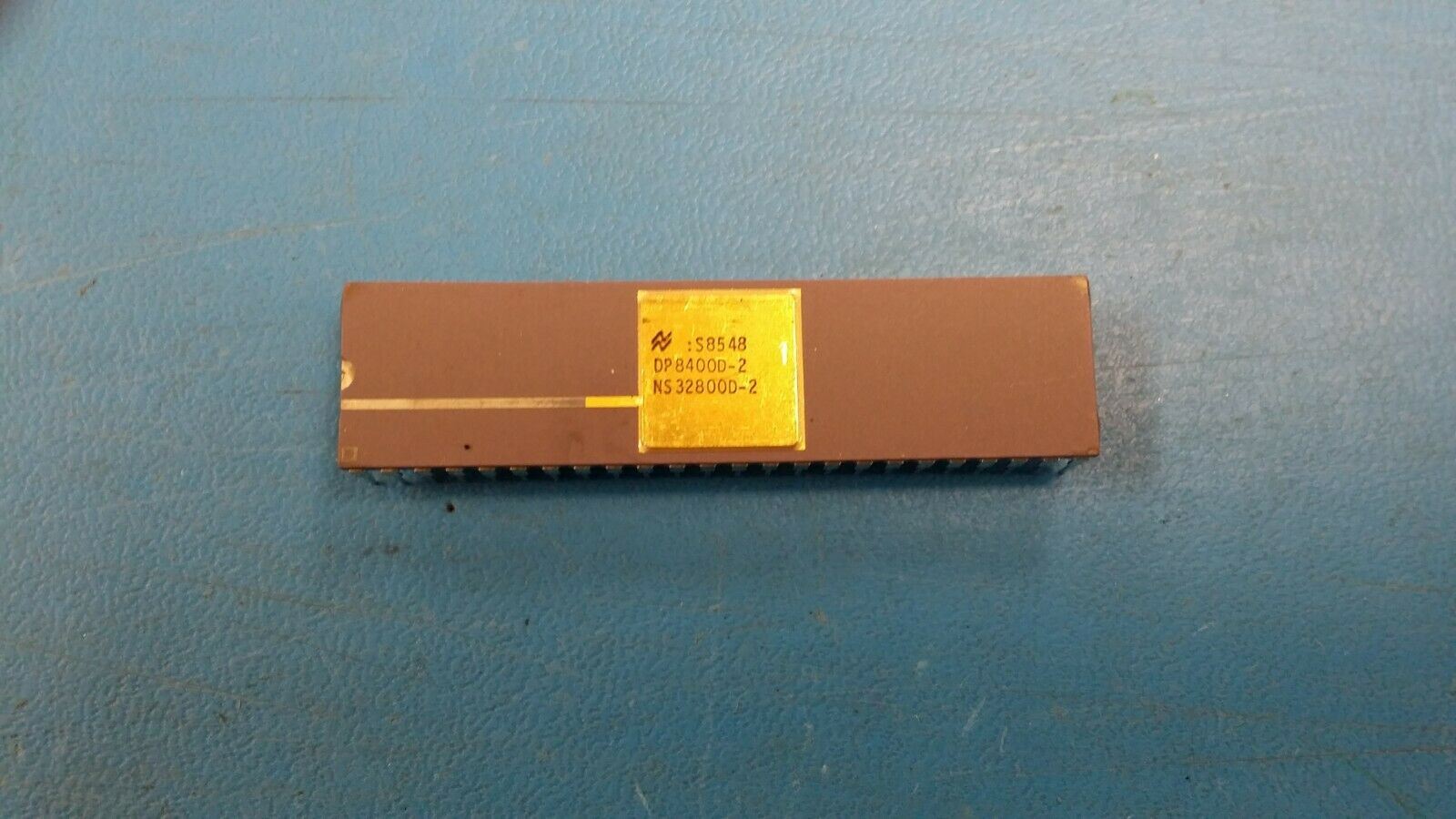

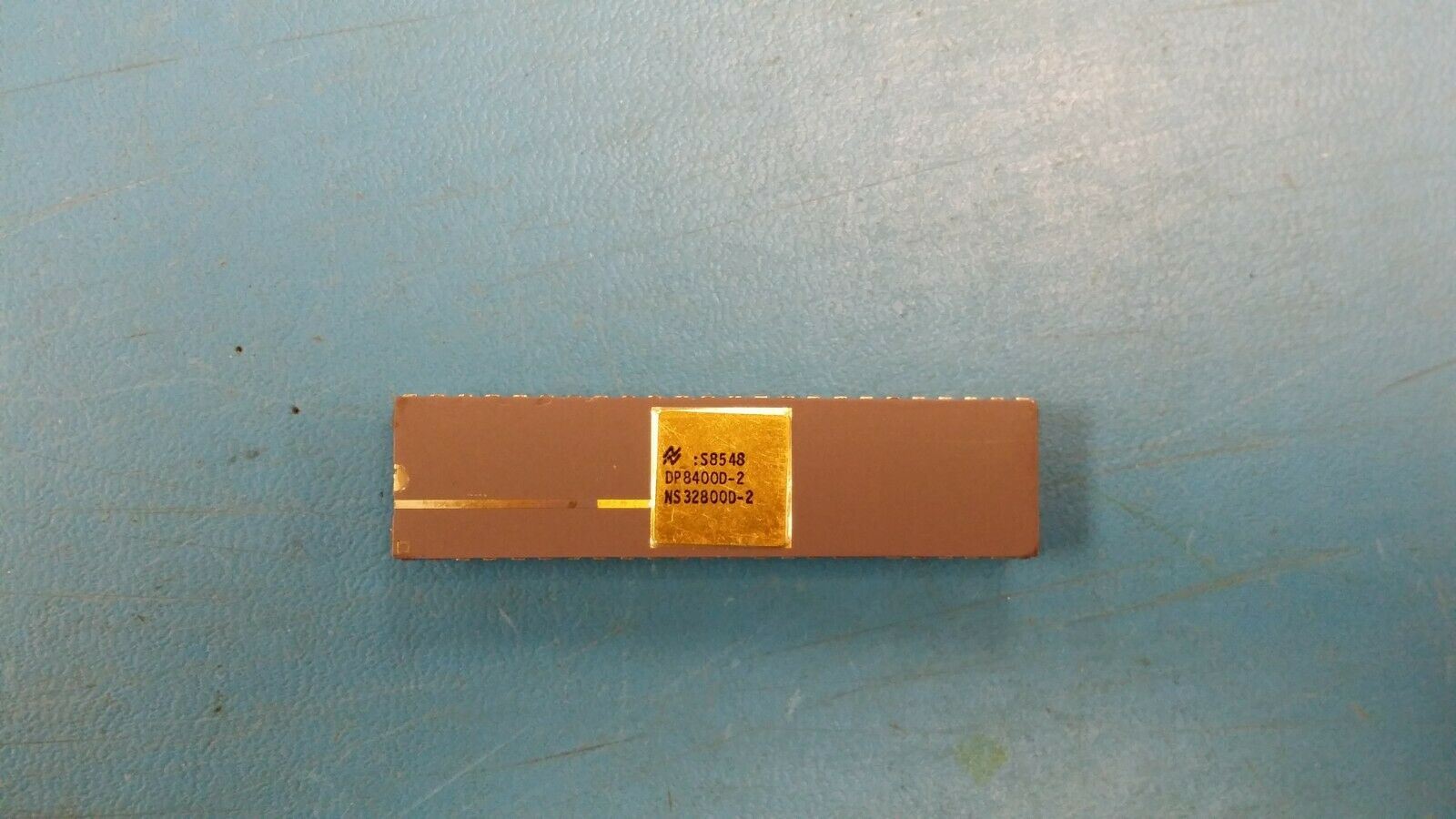

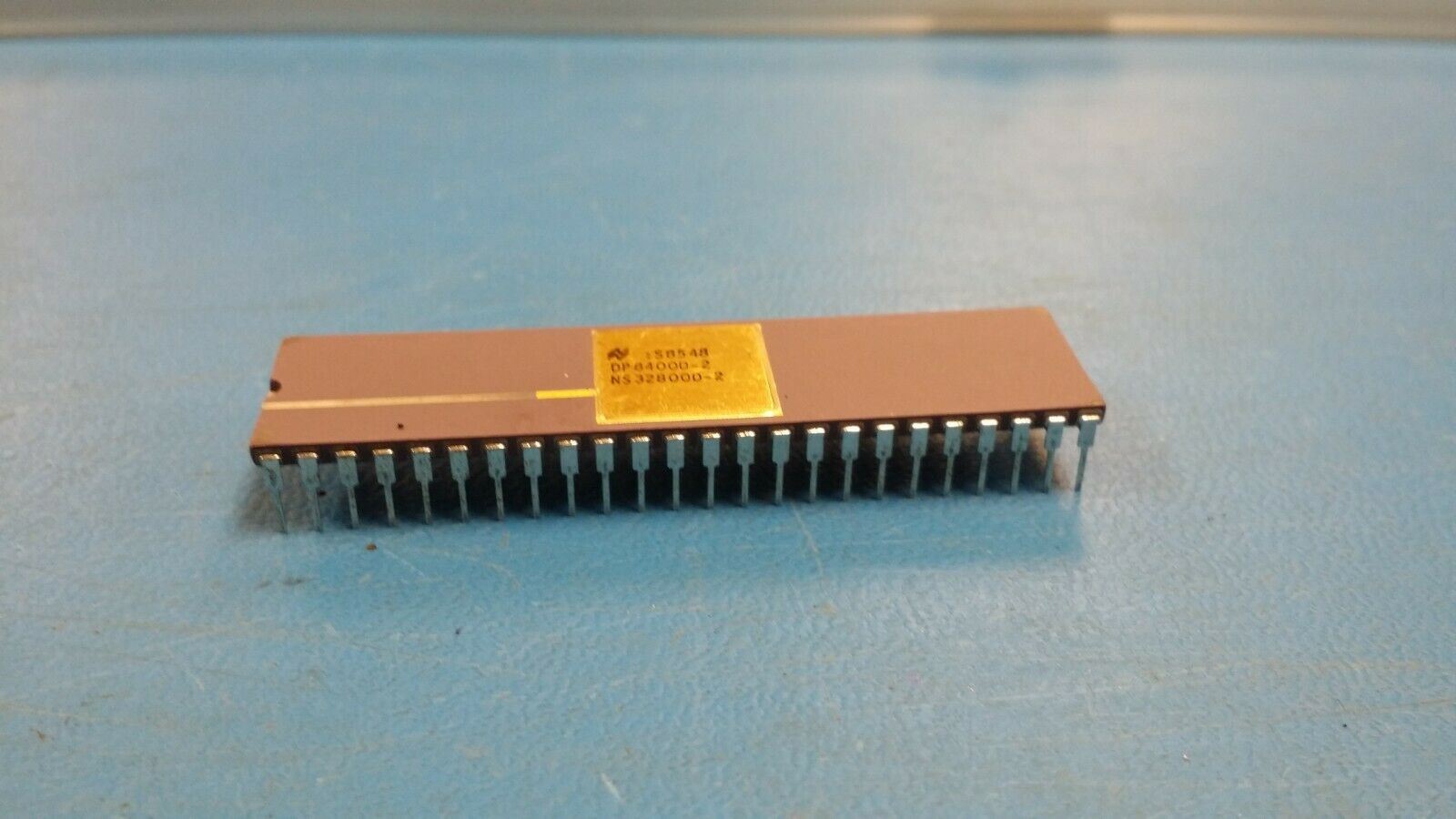

(1 PC) DP8400D-2 NSC Error Detection And Correction Circuit,16-Bit, TTL, CDIP48
Tax included.
THIS LISTING IS FOR (1 PC) OF DP8400D-2 BY NSC
Error Detection And Correction Circuit,16-Bit, TTL, CDIP48
Part #: DP8400D-2
Part Category: Logic ICs
Manufacturer: Texas Instruments High-Performance Analog
Description: Error Detection And Correction Circuit, 84 Series, 16-Bit, TTL, CDIP48
Mfr Package Description HERMETIC SEALED, DIP-48
Status Discontinued
Logic IC Type ERROR DETECTION AND CORRECTION CIRCUIT
Sub Category Arithmetic Circuits
Family 84
JESD-30 Code R-CDIP-T48
JESD-609 Code e0
Load Capacitance (CL) 50.0 pF
Number of Bits 16
Number of Functions 1
Number of Terminals 48
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Characteristics 3-STATE
Package Body Material CERAMIC, METAL-SEALED COFIRED
Package Code DIP
Package Equivalence Code DIP48,.6
Package Shape RECTANGULAR
Package Style IN-LINE
Peak Reflow Temperature (Cel) NOT SPECIFIED
Power Supply Current-Max (ICC) 300.0 mA
Propagation Delay (tpd) 110.0 ns
Qualification Status Not Qualified
Seated Height-Max 5.08 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.75 V
Supply Voltage-Max (Vsup) 5.25 V
Surface Mount NO
Technology TTL
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Width 15.24 mm
