(1 PC) DP8304BJ AMD Bus Transceiver, 1-Func, 8-Bit, True Output, TTL, CDIP20
Tax included.

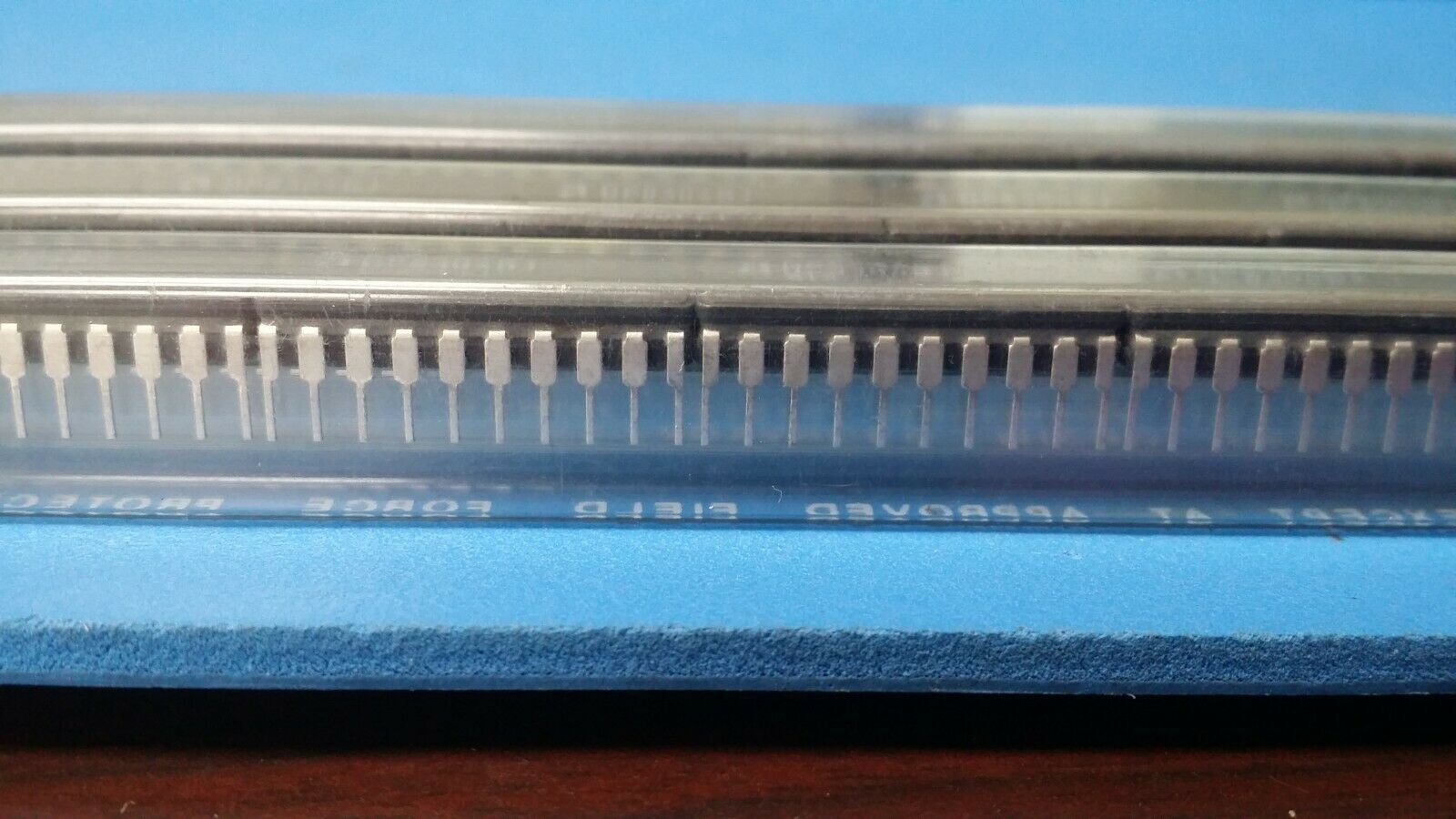

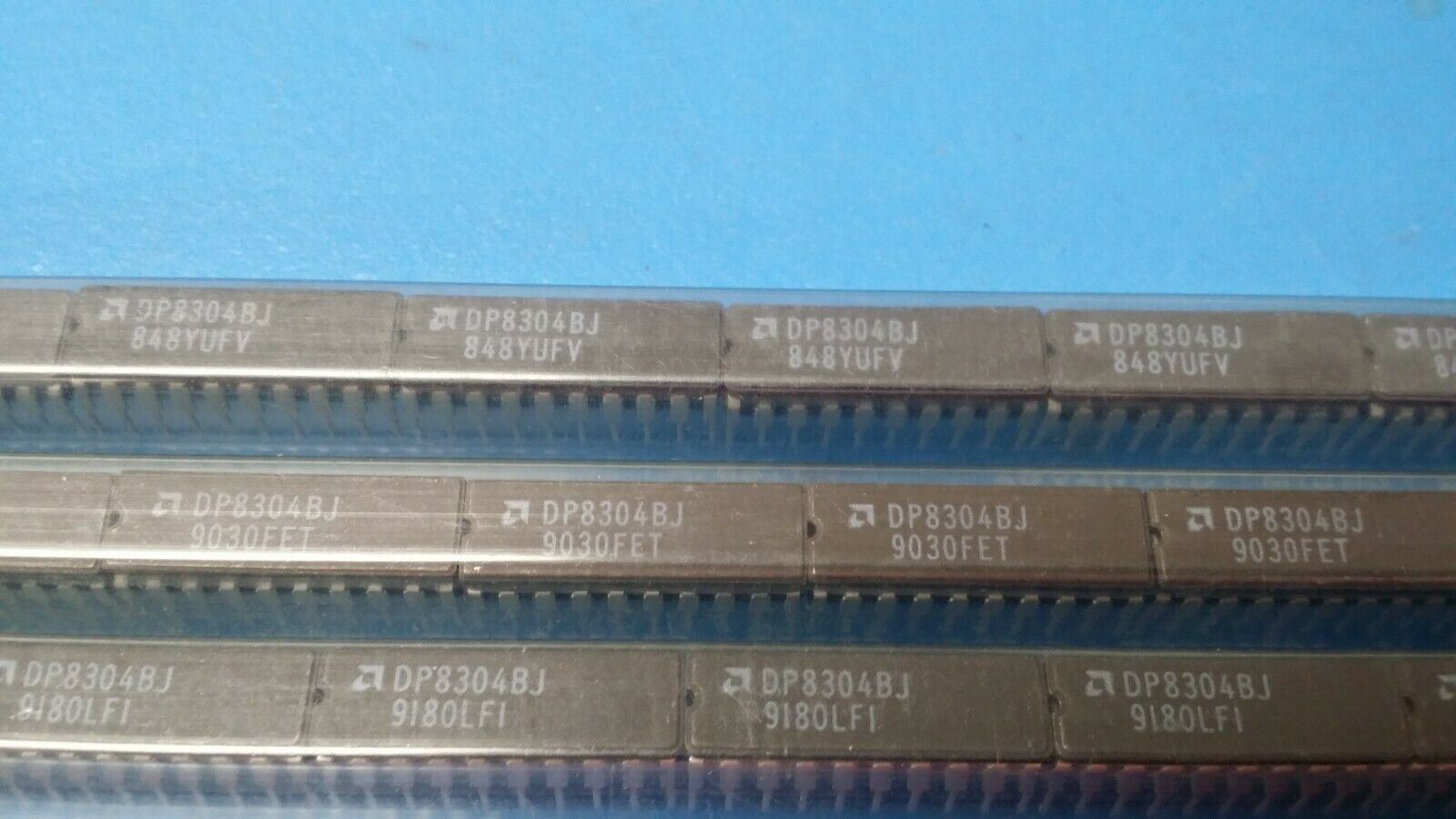

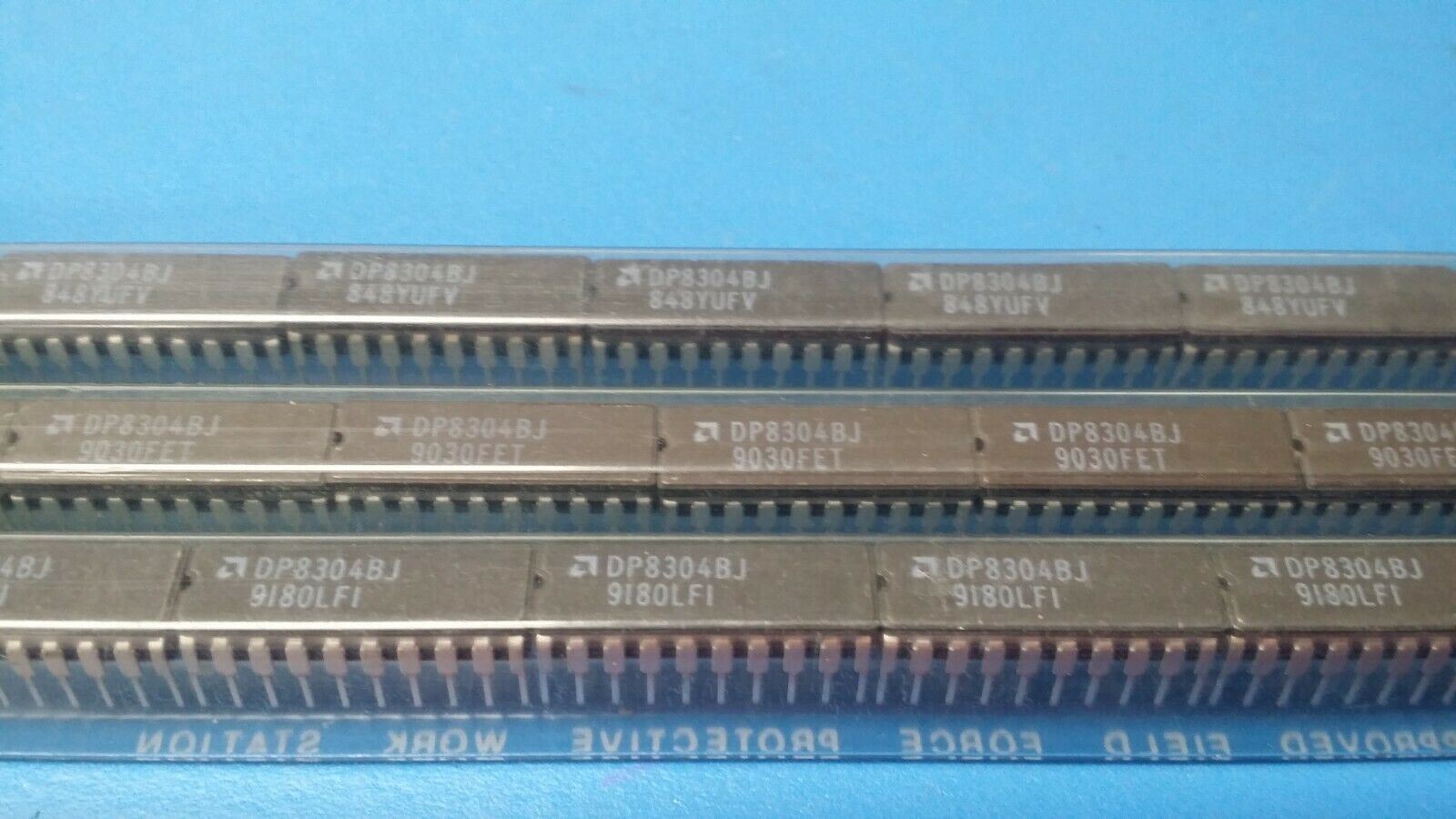

THIS IS FOR (1 PC) OF DP8304BJ BY AMD
Bus Transceiver, 1-Func, 8-Bit, True Output, TTL, CDIP20
Part #: DP8304BJ
Part Category: Logic ICs
Manufacturer: Advanced Micro Devices, Inc.
Description: Bus Transceiver, TTL/H/L Series, 1-Func, 8-Bit, True Output, TTL, CDIP20
Mfr Package Description HERMETIC SEALED, CERAMIC, DIP-20
Status Discontinued
Logic IC Type BUS TRANSCEIVER
Sub Category Bus Driver/Transceivers
Control Type COMMON CONTROL
Count Direction BIDIRECTIONAL
Family TTL/H/L
JESD-30 Code R-CDIP-T20
JESD-609 Code e0
Load Capacitance (CL) 300.0 pF
Max I(ol) 0.048 Amp
Number of Bits 8
Number of Functions 1
Number of Ports 2
Number of Terminals 20
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Characteristics 3-STATE
Output Polarity TRUE
Package Body Material CERAMIC, METAL-SEALED COFIRED
Package Code DIP
Package Equivalence Code DIP20,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Peak Reflow Temperature (Cel) NOT SPECIFIED
Power Supply Current-Max (ICC) 130.0 mA
Prop. Delay@Nom-Sup 40.0 ns
Propagation Delay (tpd) 23.0 ns
Qualification Status Not Qualified
Seated Height-Max 5.588 mm
Supply Voltage-Nom (Vsup) 5
Supply Voltage-Min (Vsup) 4.75 V
Supply Voltage-Max (Vsup) 5.25 V
Surface Mount NO
Technology TTL
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
Translation N/A
Length 24.1935 mm
Width 7.62 mm
