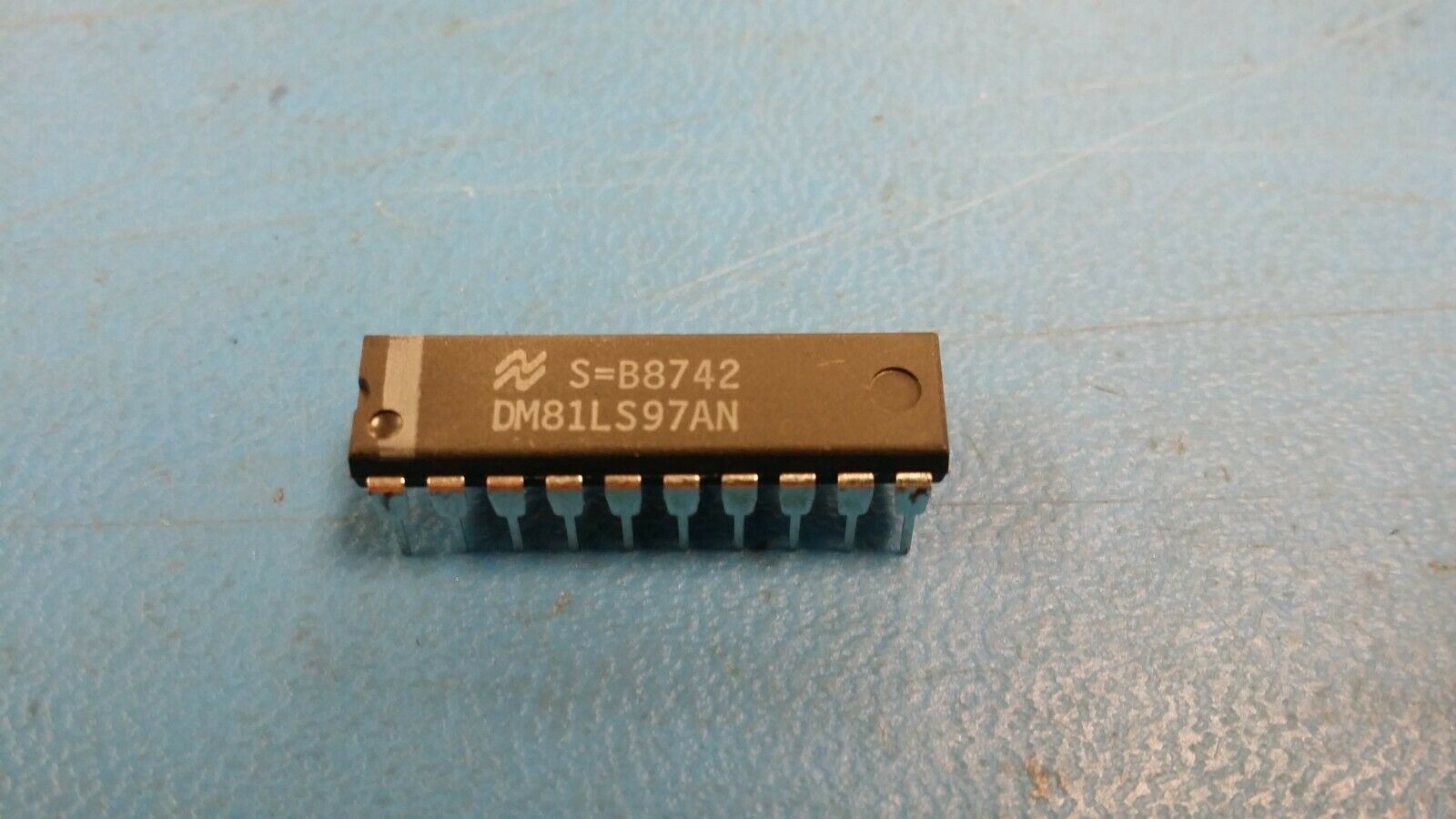

(1 PC) DM81LS97AN NSC Bus Driver, 2-Func, 4-Bit, True Output, TTL, PDIP20
Tax included.
THIS LISTING IS FOR (2 PCS) OF DM81LS97N BY NSC
Bus Driver, 2-Func, 4-Bit, True Output, TTL, PDIP20
REACH Compliant Yes
Status Discontinued
Logic IC Type BUS DRIVER
Sub Category Bus Driver/Transceivers
Control Type ENABLE LOW
JESD-30 Code R-PDIP-T20
JESD-609 Code e0
Max I(ol) 0.016 Amp
Number of Bits 4
Number of Functions 2
Number of Terminals 20
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Output Characteristics 3-STATE
Output Polarity TRUE
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP20,.3
Package Shape RECTANGULAR
Package Style IN-LINE
Power Supply Current-Max (ICC) 26.0 mA
Prop. Delay@Nom-Sup 22.0 ns
Qualification Status Not Qualified
Supply Voltage-Nom (Vsup) 5
Surface Mount NO
Technology TTL
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
