(1 PC) DG526CY HARRIS Analog Multiplexer Single 16:1 SOIC28
Tax included.

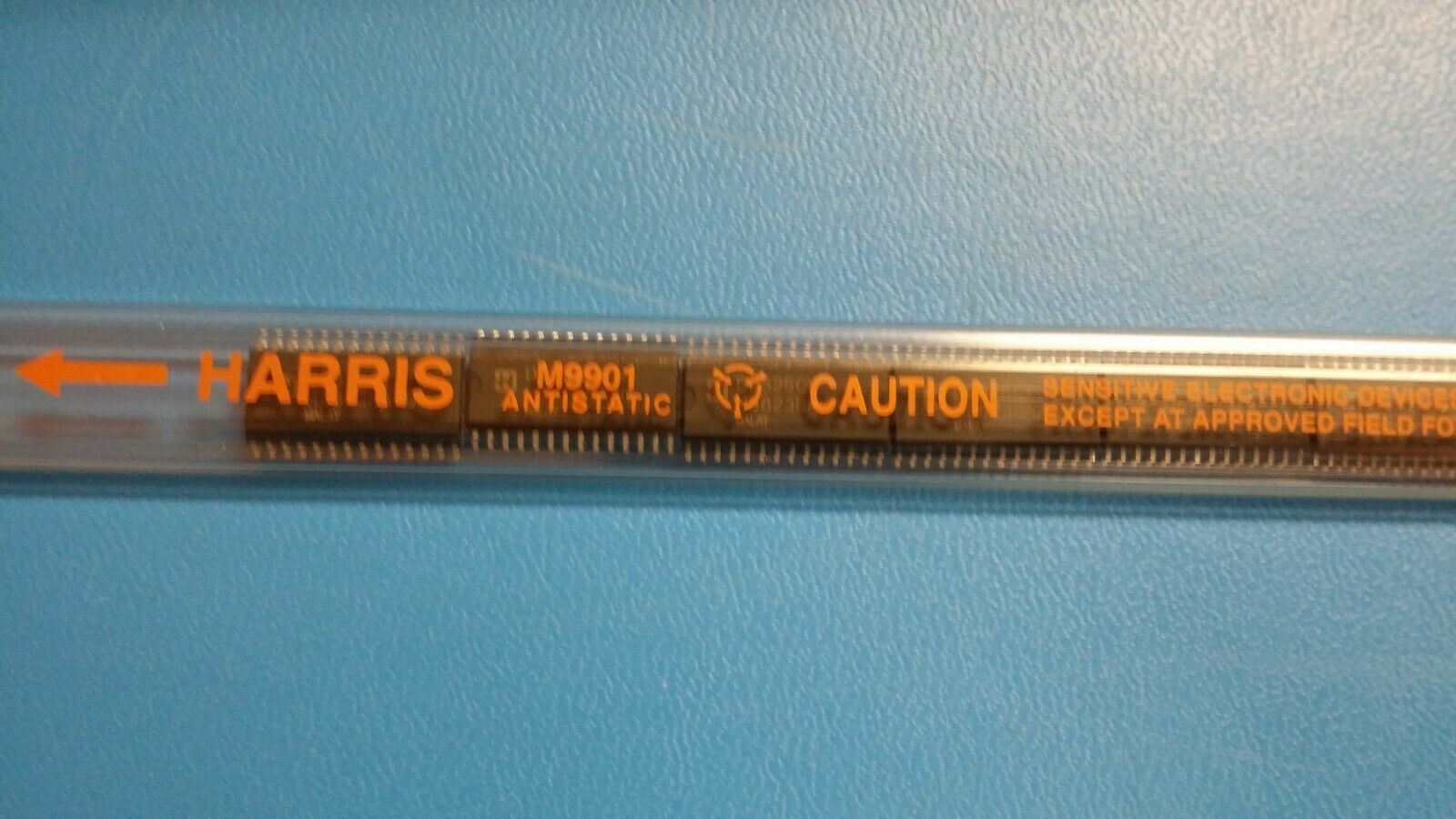

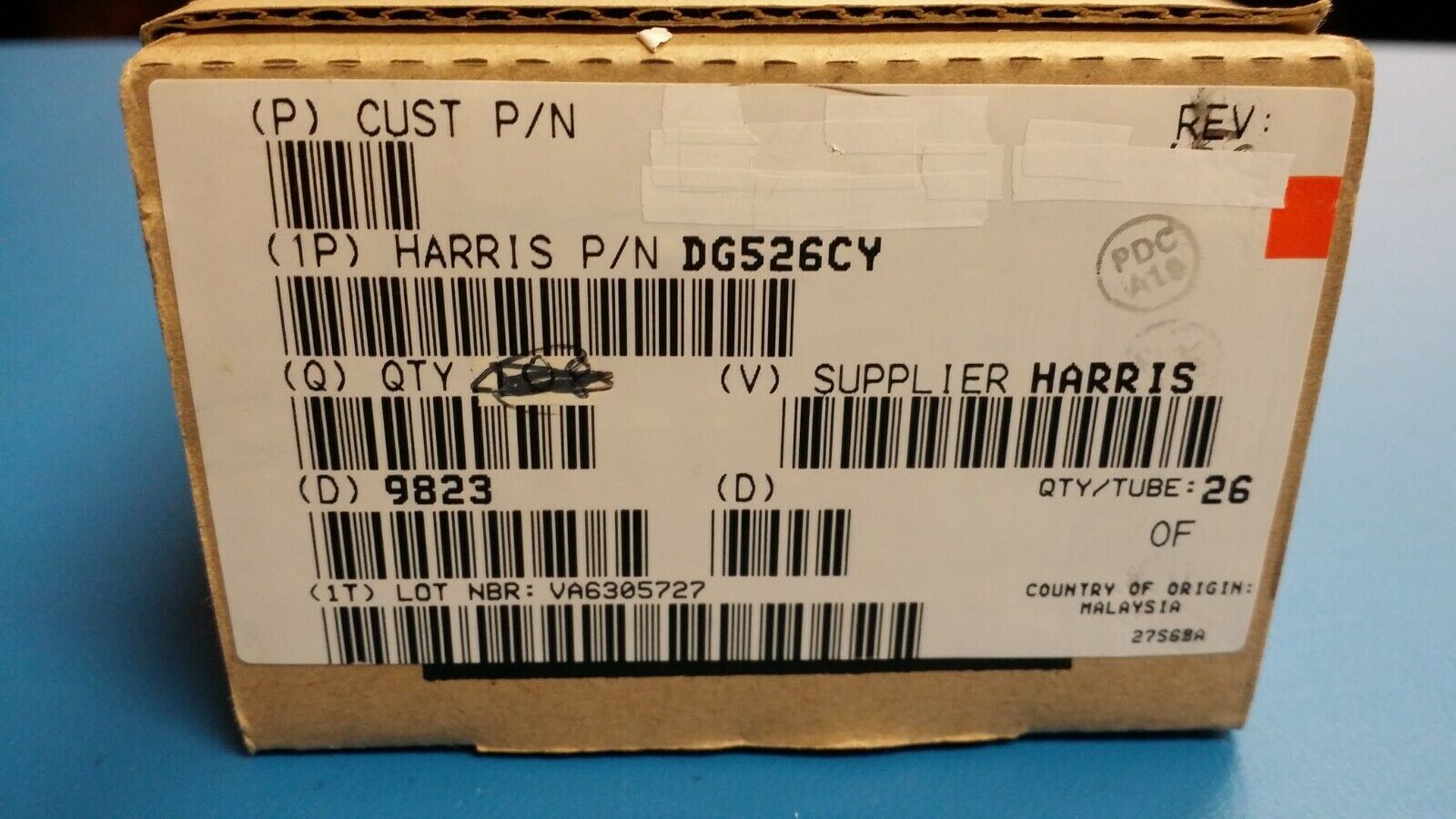

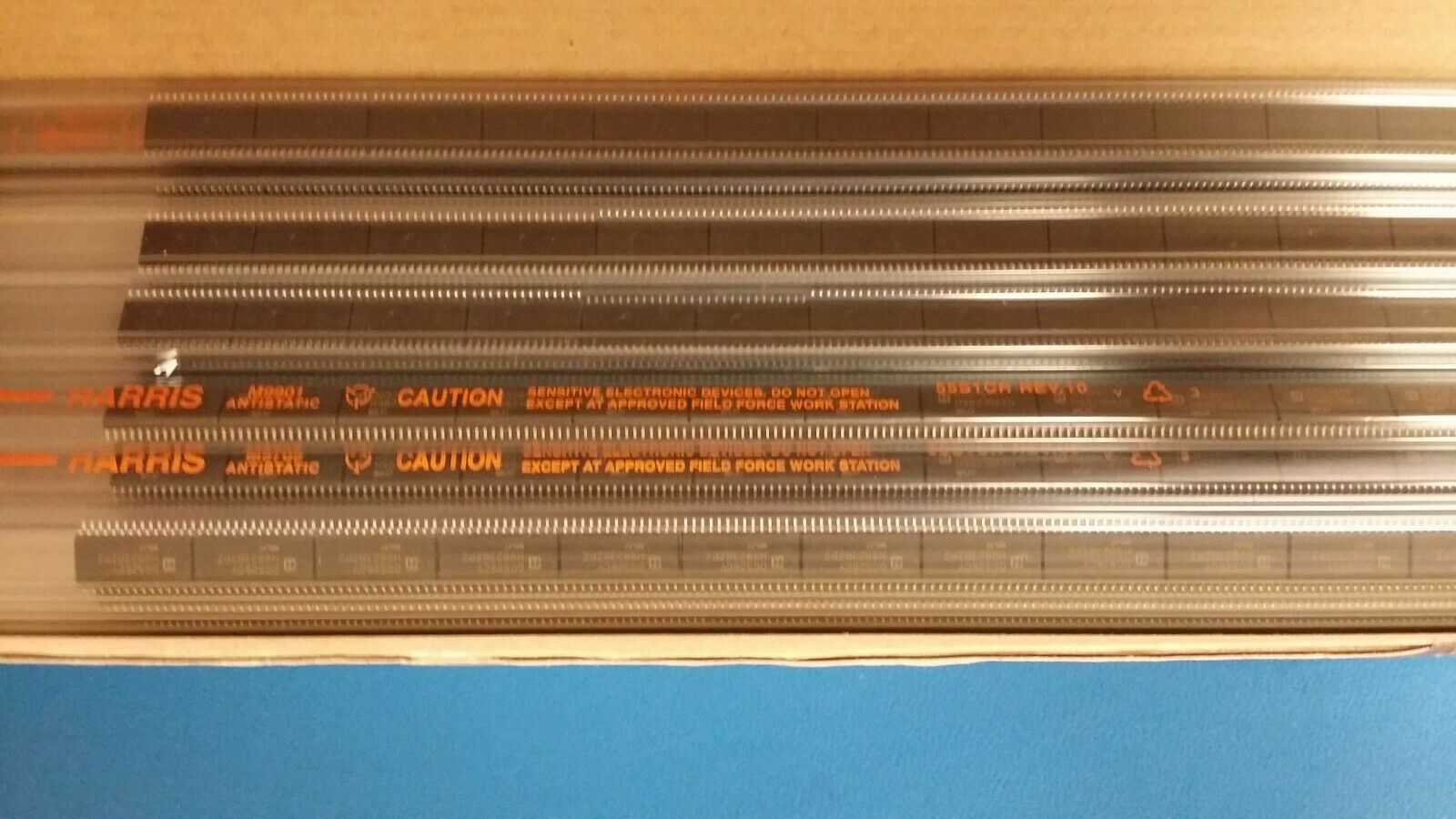

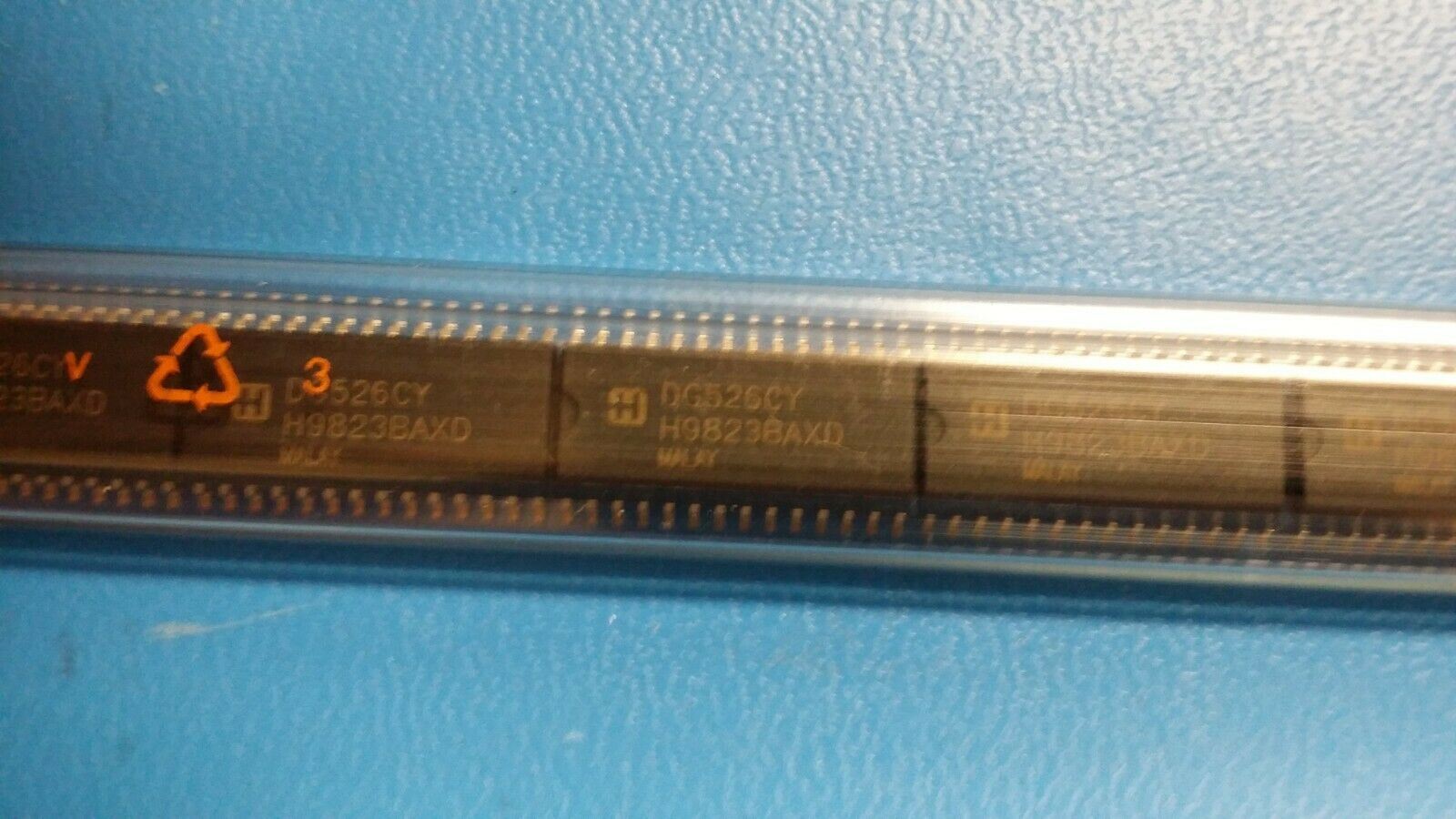

THIS LISTING IS FOR (1 PC) OF DG526CY BY HARRIS
Analog Multiplexer Single 16:1 SOIC28
Part #: DG526CY
Part Category: Other Semiconductors
Manufacturer: Harris Corporation
Description: Single-Ended Multiplexer, 1 Func, 16 Channel, CMOS, PDSO28
Status Discontinued
Analog IC - Other Type SINGLE-ENDED MULTIPLEXER
JESD-30 Code R-PDSO-G28
JESD-609 Code e0
Neg Supply Voltage-Nom (Vsup) -15.0 V
Number of Channels 16
Number of Functions 1
Number of Terminals 28
Off-state Isolation-Nom 55.0 dB
On-state Resistance Match-Nom 16.2 ohm
On-state Resistance-Max (Ron) 450.0 ohm
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP28,.4
Package Shape RECTANGULAR
Package Style SMALL OUTLINE
Peak Reflow Temperature (Cel) NOT SPECIFIED
Qualification Status Not Qualified
Signal Current-Max 0.02 A
Sub Category Multiplexer or Switches
Supply Current-Max (Isup) 4.5 mA
Supply Voltage-Nom (Vsup) 15.0 V
Surface Mount YES
Switch-on Time-Max 1500.0 ns
Technology CMOS
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
