(1 PC) AM9516A-8DC AMD DMA Controller, 2 Channel(s), 8MHz, MOS, CDIP48
Tax included.

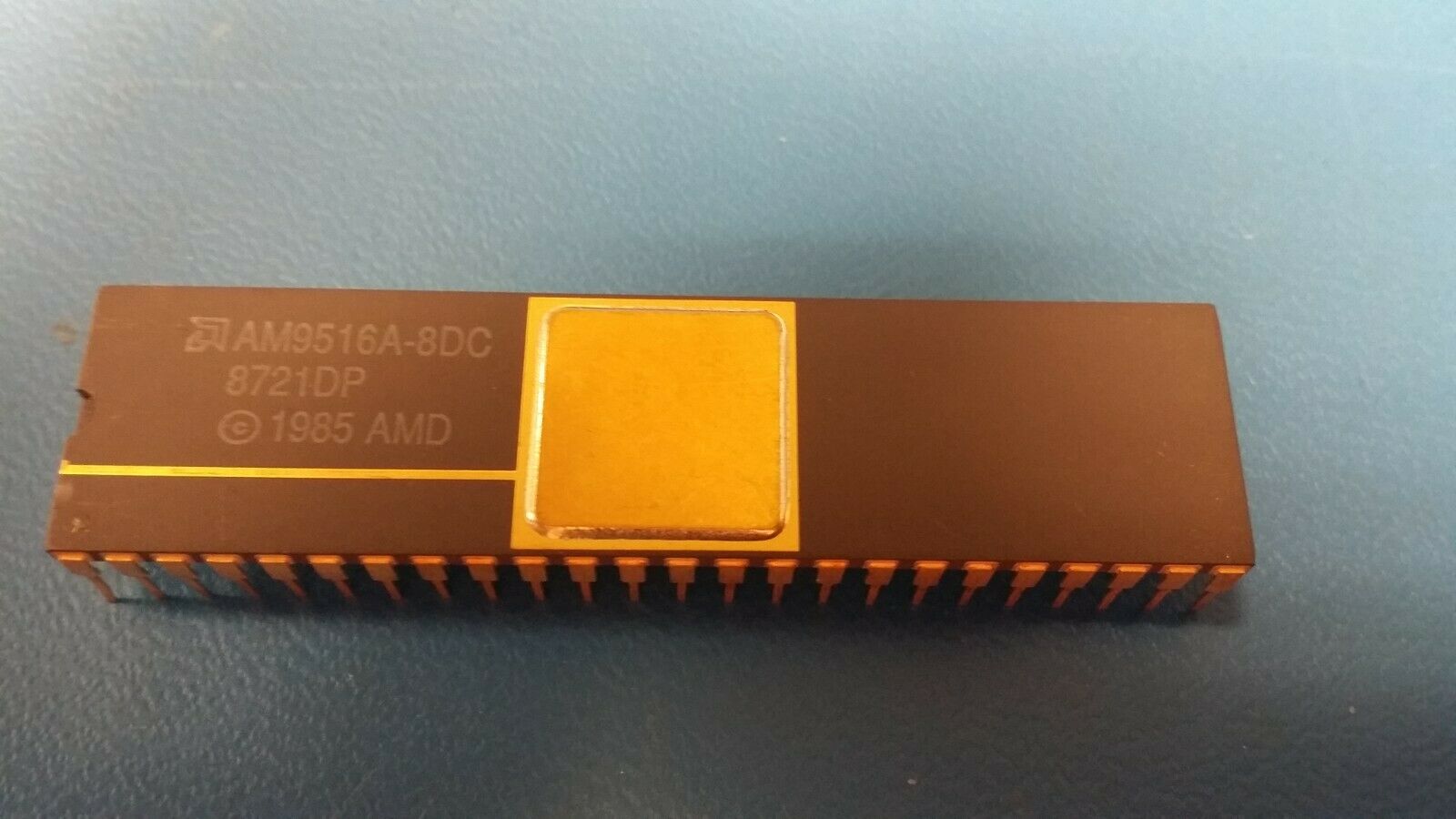

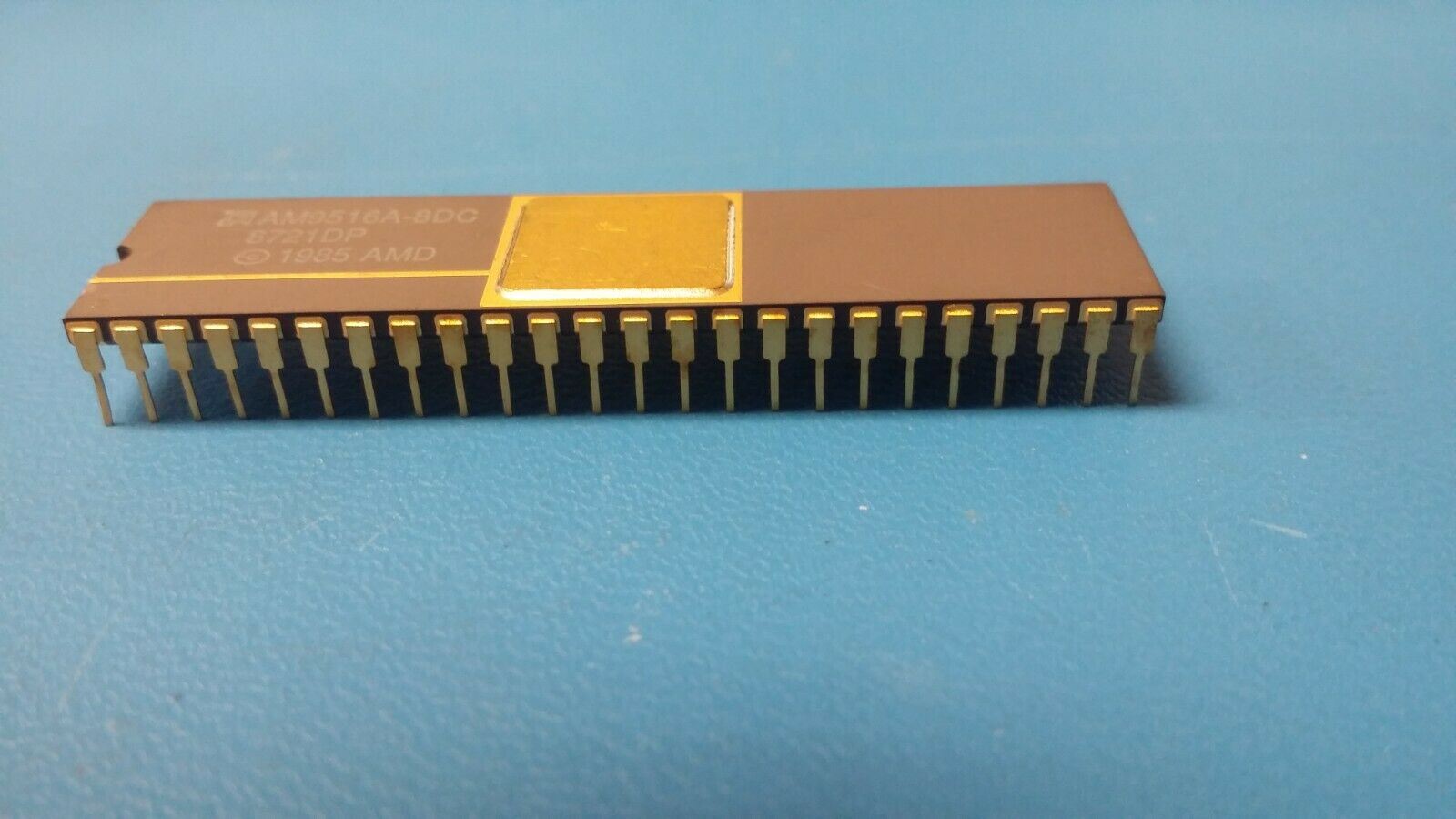

THIS LISTING IS FOR (1 PC) OF AM9516A-8DC BY AMD
DMA Controller, 2 Channel(s), 8MHz, MOS, CDIP48
Part #: AM9516A-8DC
Part Category: Microprocessors/Microcontrollers/Peripheral ICs
Manufacturer: Advanced Micro Devices, Inc.
Description: DMA Controller, 2 Channel(s), 8MHz, MOS, CDIP48
Mfr Package Description SIDE BRAZED, CERAMIC, DIP-48
REACH Compliant Yes
Status Discontinued
Address Bus Width 24.0
Bus Compatibility 8086; 68000
Clock Frequency-Max 8.0 MHz
External Data Bus Width 16.0
JESD-30 Code R-CDIP-T48
JESD-609 Code e0
Number of DMA Channels 2.0
Number of Terminals 48
Operating Temperature-Min 0.0 Cel
Operating Temperature-Max 70.0 Cel
Package Body Material CERAMIC, METAL-SEALED COFIRED
Package Code DIP
Package Equivalence Code DIP48,.6
Package Shape RECTANGULAR
Package Style IN-LINE
Peak Reflow Temperature (Cel) NOT SPECIFIED
Power Supplies 5
Qualification Status Not Qualified
Seated Height-Max 4.445 mm
Sub Category DMA Controllers
Supply Current-Max 350.0 mA
Supply Voltage-Nom 5.0 V
Supply Voltage-Min 4.75 V
Supply Voltage-Max 5.25 V
Surface Mount NO
Technology MOS
Temperature Grade COMMERCIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
